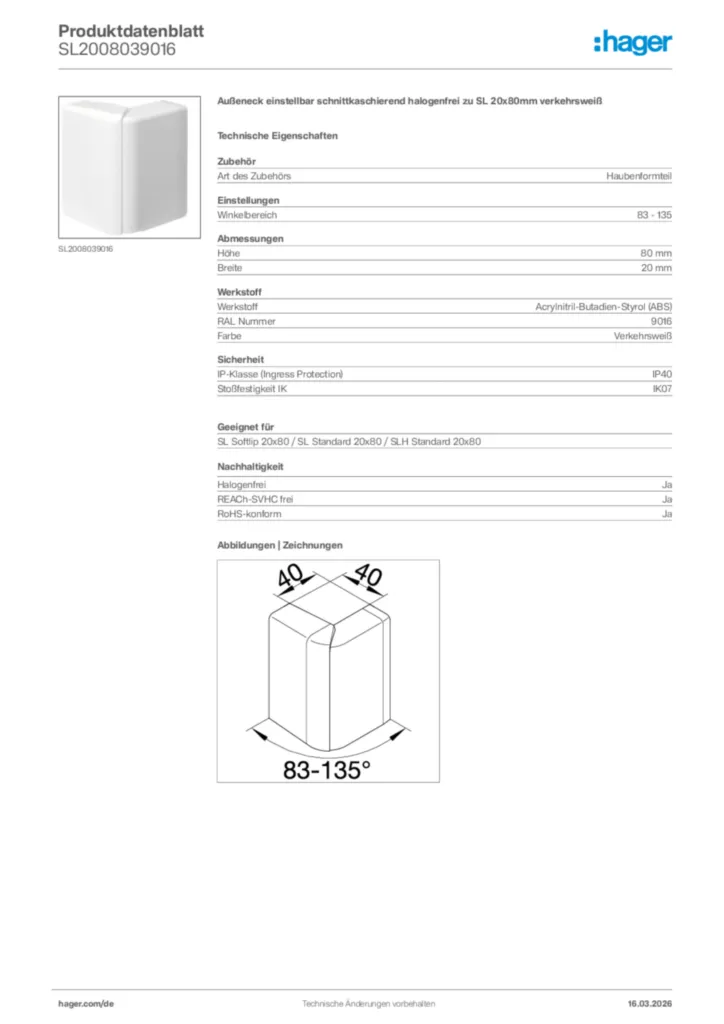

Hager

SL2008039016

Außeneck einstellbar schnittkaschierend halogenfrei zu SL 20x80mm verkehrsweiß
Best-Nr.
SL2008039016
EAN-Nr.
4012740018005
VPE
1 Stück
Preisgruppe
T100
Preis
4,00 € / Stück *

Technische Merkmale

  • Farbe
    • verkehrsweiß
  • RAL Farbnummer
    • 9016
  • Formteilausführung
    • Haubenformteil
  • Winkelbereich
    • 83 / 135 °
  • Werkstoff
    • ABS
  • Oberfläche
    • unbehandelt
  • Halogenfrei
    • ja
  • Range-Name
    • tehalit SL

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für SL2008039016

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.SL

    Stand: 01.01.2020

    PDF
    841 KB
  • Produktlizenz

  • Produktlizenz_NF004_1078_SL

    PDF
    1 MB
Weitere Downloads

Systemtext

Sockelleistenkanalsystem SL mit 2 Weichlippen
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil mit 2 Weichlippen, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand oder Größe 20 x 80 mm mit zwei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.
Elektro-Installations-System Sockelleistenkanal SL
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand, Größe 20 x 80 mm mit zwei festen Trennwänden oder Größe 20 x 115 mm mit drei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.
Sockelleistenkanalsystem SLH halogenfrei
aus halogenfreiem Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Halogenfreier Kunststoff ist flammwidrig und entwickelt in Verbindung mit Feuchtigkeit, z.B. Löschwasser, keine korrosiven Brandgase. Somit sind elektronische Geräte und Sachwerte besser geschützt.

Kanalunterteil mit Oberteil, Größe 20 x 80 mm mit zwei festen Trennwänden zur Systemtrennung. zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder Unterputz-Geräte mit Abdeckrahmen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Außeneck einstellbar schnittkaschierend halogenfrei zu SL 20x80mm verkehrsweiß
Außeneck als Formteil zum Elektro-Installationskanal-System Sockelleistenkanal nach DIN EN 50085-1 als Geräteeinbaukanal. Schnittkaschierendes Außeneck zum Aufrasten auf das Unterteil. Das axial winkelverstellbare (83-135 Grad) Außeneck ermöglicht den Ausgleich baulicher Ungenauigkeiten.
  • Farbe :verkehrsweiß
  • RAL Farbnummer :9016
  • Formteilausführung :Haubenformteil
  • Einstellbar :nein
  • Winkelbereich :83 / 135 °
  • Werkstoff :ABS
  • Oberfläche :unbehandelt
  • Halogenfrei :ja
  • Range-Name :tehalit SL

Fabrikat : Hager oder gleichwertig
Artikel : SL2008039016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren
