Kompaktschalter 63A 4 Schließer 400V AC mit Zusatzklemme 3,5PLE SH463B
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Polanzahl4
-
Polart3P+N
-
Anzahl Module3,50
-
Nennstrom63 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung5 kA
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Nennspannung400 - 400 V
-
Nominales Drehmoment2 - 2 Nm
-
Höhe77 mm
-
Breite61,25 mm
-
Tiefe65 mm
-
Gesamtverlustleistung unter Nennstrom7,80 W
-
IP-Klasse (Ingress Protection)IP20
-
Anschlussquerschnitt bei flexiblem Leiter16 mm²
-
Anschlussquerschnitt bei starrem Leiter25 mm²
-
Frequenz50 - 50 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

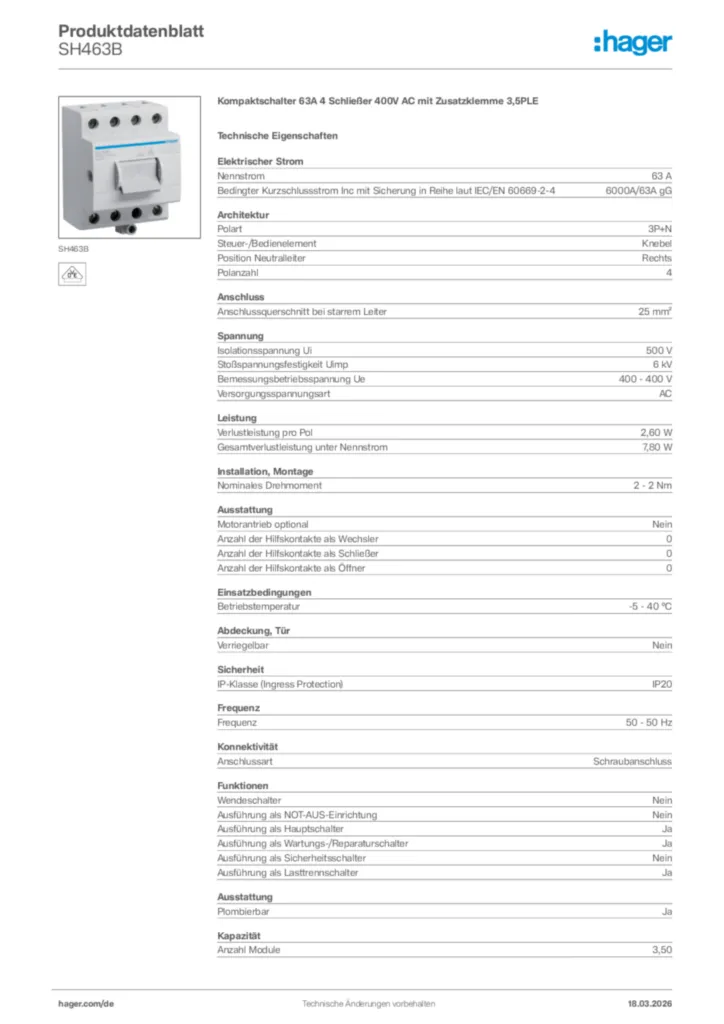

Produktbild SH463B
-
Technische Beilage (single-product)
Technischer Anhang - Schalt- und Meldegeräte
Stand: 01.04.2022
PDF605,36 kBVerlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URLHagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URLZählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Ausschreibungstext
Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen.
Nennstrom: 63 A
Anzahl Module: 3,50
Anschlussquerschnitt bei flexiblem Leiter: 16 mm²
Anschlussquerschnitt bei starrem Leiter: 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SH463B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
