Kompaktschalter 63A, 3-polig, 400V AC, bietet eine sperrbare Funktion zur Sicherung vor ungewollter Betätigung. Mit einer Breite von 2,5 Platzeinheiten (PLE) ermöglicht eine platzsparende Installation in Verteilern. Geeignet für Haupt- und Not-Aus-Schaltungen in industriellen Anlagen. Hält hohe Betriebslasten stand und garantiert zuverlässiges Schalten unter Last.
EAN
3250615589972
Marke
Hager
VPE
1 Stück
Preisgruppe
H450
Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE SH363S
Preis
79,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
-
Bedingter Kurzschlussstrom Inc mit Sicherung in Reihe laut IEC/EN 60669-2-46000A/63A gG
Architektur
-
Polart3P
-
Steuer-/BedienelementKnebel
-
Position Neutralleiterohne Neutralleiter
-
Polanzahl3
Anschluss
-
Anschlussquerschnitt bei starrem Leiter25 mm²
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6 kV
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
Leistung
-
Verlustleistung pro Pol2,60 W
-
Gesamtverlustleistung unter Nennstrom7,80 W
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
-
PlombierbarJa
Einsatzbedingungen
-
Betriebstemperatur-5 - 40 °C
Abdeckung, Tür
-
VerriegelbarNein
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 50 Hz
Konnektivität
-
AnschlussartSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterNein
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module2,50
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SH363S
-

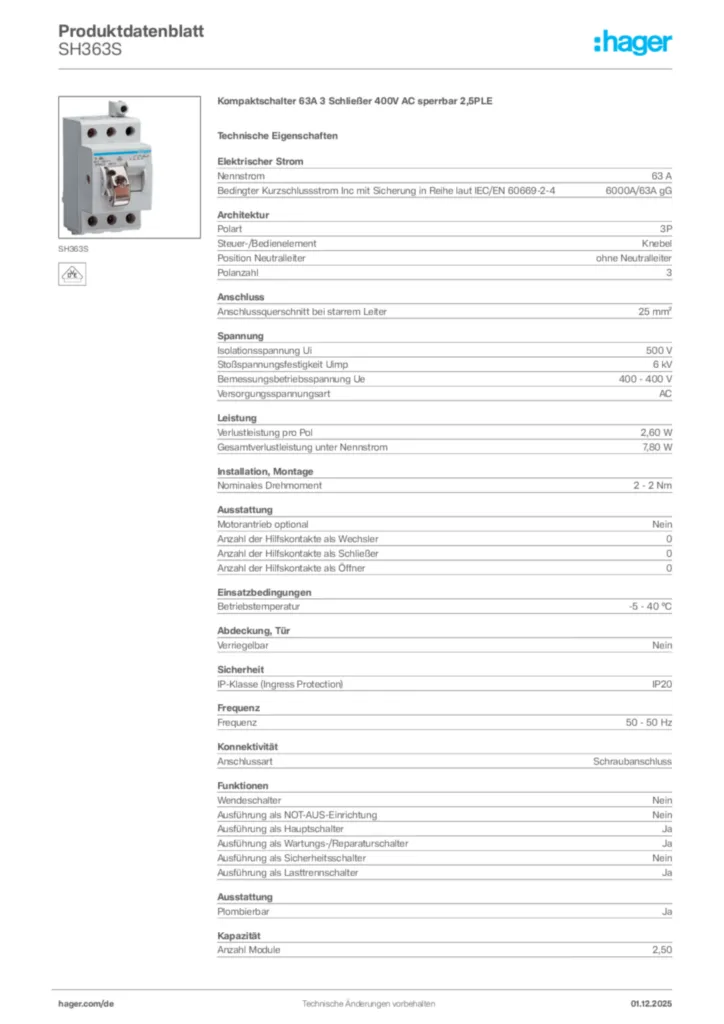

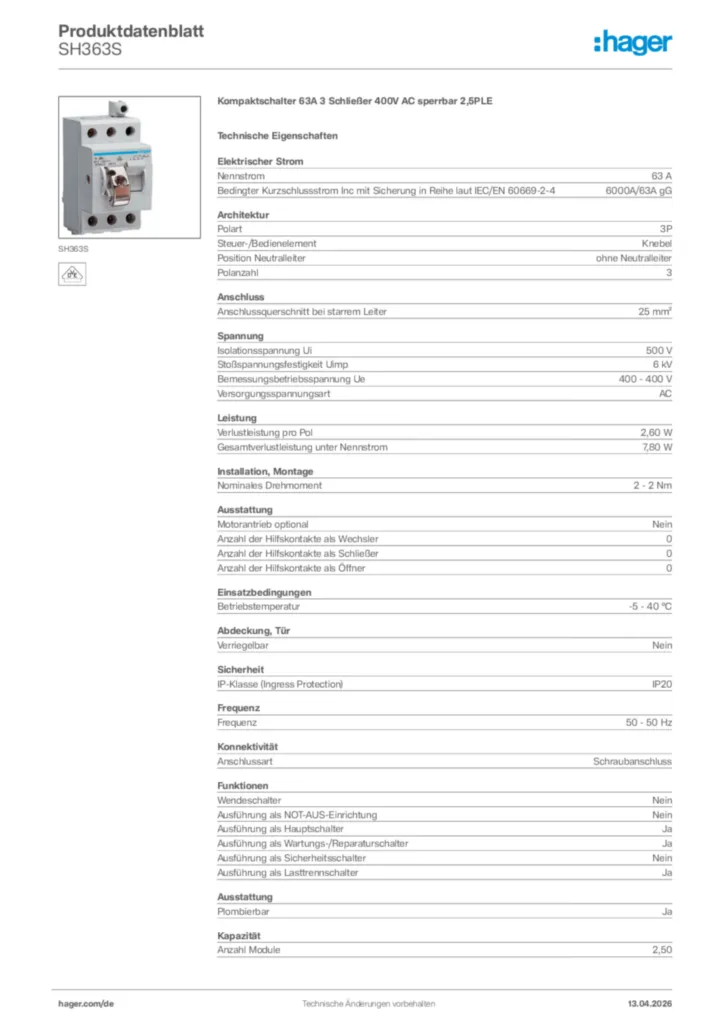

Produktdatenblatt
Hager Produktdatenblatt SH363S
Kompaktschalter 63A 3 Schließer 400V AC sperrbar 2,5PLE
PDF -
Montageanleitung
Montageanleitung für SH363K - Kompaktschalter 63A 3 Schließer 400V AC (DE, Stand: 12.2009)
Montageanleitung de-DE 2020-01-01
PDF109,88 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Smartphone:
Royalty free for all Hager concern marketing tools without temporally or territorially restrictions; no transmission to a third party like customers or publisher! Licensee: Hager CME | DE
__________
Licensee: CME-Customer Marketing Europe; Royalty Free without time or georaphic restrictions for all media including press releases.
Usable by the Hager Group and all affiliated companies and their trading and distribution partners.
Editing rights: Only products may be exchanged or changed in the pictures, but in no case the room and the interior!URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HA454Lasttrennschalter 4polig 250A mit TrennungsanzeigePreis523,00 €/ Stück * -
2
HAD310Lasttrennschalter 3polig 100A für Hutschiene oder MontageplattePreis104,50 €/ Stück * -
3
HA366Lasttrennschalter mit Trennungsanzeige 3P 2500APreis7.109,50 €/ Stück * -
4
HAB306Lasttrennschalter 3polig 63A für Hutschiene oder MontageplattePreis72,10 €/ Stück * -
5
HAB302Lasttrennschalter 3polig 20A für Hutschiene oder MontageplattePreis46,80 €/ Stück *
Ausschreibungstext
Kompaktschalter 63A 3 Schließer 400V AC sperrbar 2,5PLE
Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen. Ausschalter mit Zusatzklemme 10 mm² ist sperrbar, plombierbar oder abschließbar.
Nennstrom: 63 A
Polart: 3P
Verlustleistung pro Pol: 2,60 W
Gesamtverlustleistung unter Nennstrom: 7,80 W
Motorantrieb optional: Nein
Betriebstemperatur: -5 - 40 °C
Verriegelbar: Nein
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : SH363S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen. Ausschalter mit Zusatzklemme 10 mm² ist sperrbar, plombierbar oder abschließbar.
Nennstrom: 63 A
Polart: 3P
Verlustleistung pro Pol: 2,60 W
Gesamtverlustleistung unter Nennstrom: 7,80 W
Motorantrieb optional: Nein
Betriebstemperatur: -5 - 40 °C
Verriegelbar: Nein
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : SH363S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
