Kompaktschalter 63A 3 Schließer 400V AC mit Zusatzklemme 2,5PLE SH363K
EAN
3250615589996
Marke
Hager
VPE
1 Stück
Preisgruppe
H450
Preis
67,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelklemmenanschluss 1 Produkte verfügbar
Technische Merkmale
Architektur
-
Polanzahl3
-
Polart3P
Kapazität
-
Anzahl Module2,50
Elektrischer Strom
-
Nennstrom63 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung5 kA
Spannung
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Nennspannung400 - 400 V
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
Abmessungen
-
Höhe77 mm
-
Breite43,75 mm
-
Tiefe65 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom7,80 W
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 40 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter16 mm²
-
Anschlussquerschnitt bei starrem Leiter25 mm²
Frequenz
-
Frequenz50 - 50 Hz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

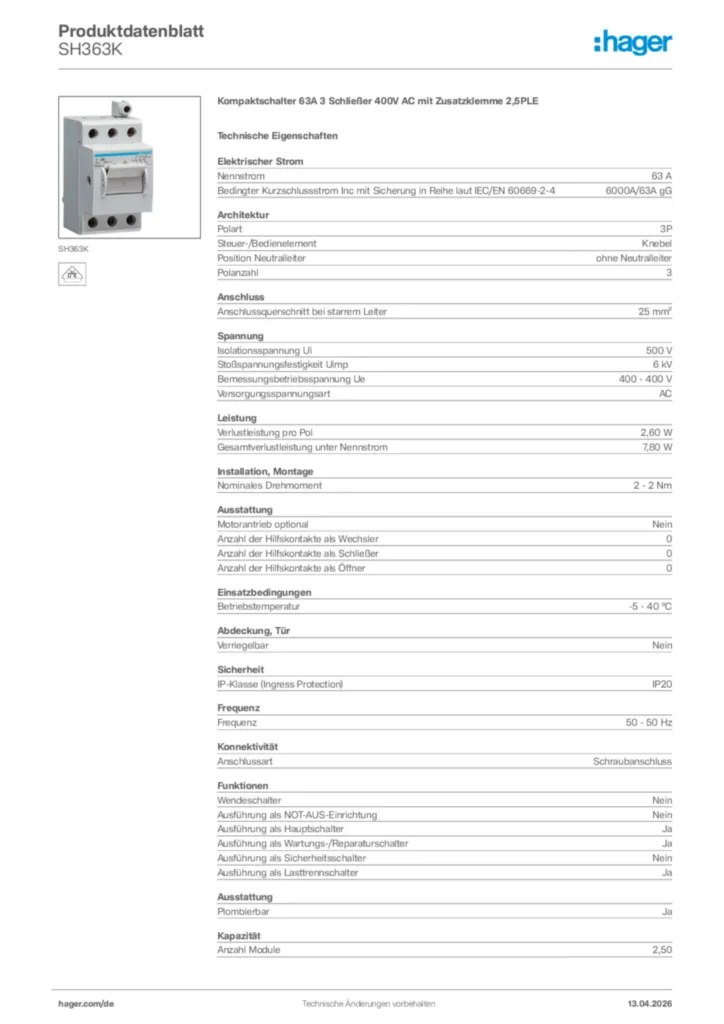

Produktbild SH363K
-
Montageanleitung
Montageanleitung für SH363K - Kompaktschalter 63A 3 Schließer 400V AC (DE, Stand: 12.2009)
Montageanleitung de-DE 2020-01-01
PDF109,88 kB -
Technische Beilage (single-product)
Technischer Anhang - Schalt- und Meldegeräte
Stand: 01.04.2022
PDF605,36 kB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SH363NKompaktschalter 63A 3 Schließer 400V AC 2, 5PLEPreis57,40 €/ Stück * -
2
SH363SKompaktschalter 63A 3 Schließer 400V AC sperrbar 2, 5PLEPreis77,50 €/ Stück * -
3
SH463BKompaktschalter 63A 4 Schließer 400V AC mit Zusatzklemme 3, 5PLEPreis94,60 €/ Stück * -
4
SH463NKompaktschalter 63A 4 Schließer 400V AC 3, 5PLEPreis89,40 €/ Stück * -
5
HA351Lasttrennschalter 3polig 125A mit TrennungsanzeigePreis138,20 €/ Stück *
Ausschreibungstext
Kompaktschalter 63A 3 Schließer 400V AC mit Zusatzklemme 2,5PLE
Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen.
Nennstrom: 63 A
Anzahl Module: 2,50
Anschlussquerschnitt bei flexiblem Leiter: 16 mm²
Anschlussquerschnitt bei starrem Leiter: 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SH363K
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen.
Nennstrom: 63 A
Anzahl Module: 2,50
Anschlussquerschnitt bei flexiblem Leiter: 16 mm²
Anschlussquerschnitt bei starrem Leiter: 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SH363K
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
