Ausschalter 16A 1 Schließer 230V AC mit Leuchtmelder 1PLE SBT116
EAN
3250615511645
Marke
Hager
VPE
1 Stück
Preisgruppe
H450
Preis
52,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar
Technische Merkmale
Architektur
-
Polanzahl1
-
Position Neutralleiterohne Neutralleiter
-
Polart1P
Elektrischer Strom
-
Nennstrom16 A
-
Strombelastbarkeit bei AC21 in Kategorie A16 A
-
Strombelastbarkeit bei AC21 in Kategorie B16 A
-
Strombelastbarkeit bei AC22 in Kategorie A16 A
-
Strombelastbarkeit bei AC22 in Kategorie B16 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 240 V AC nach IEC 60947-30,33 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609470,24 kA
-
Bedingter Kurzschlussstrom Inc mit Sicherung in Reihe laut IEC/EN 60669-2-43000A/80A gG parallel 32A gG
Installation, Montage
-
Nominales Drehmoment1,80 - 1,80 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stoßspannungsfestigkeit Uimp4000 V
Kapazität
-
Anzahl Module1
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe68 mm
Ausstattung
-
Anzahl Schließerkontakte1
-
Anzahl Öffnerkontakte0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele200000
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
Leistung
-
Gesamtverlustleistung unter Nennstrom0,40 W
-
Verlustleistung pro Pol0,40 W
Beleuchtung
-
Art der LampeLED
Konnektivität
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SBT116
-

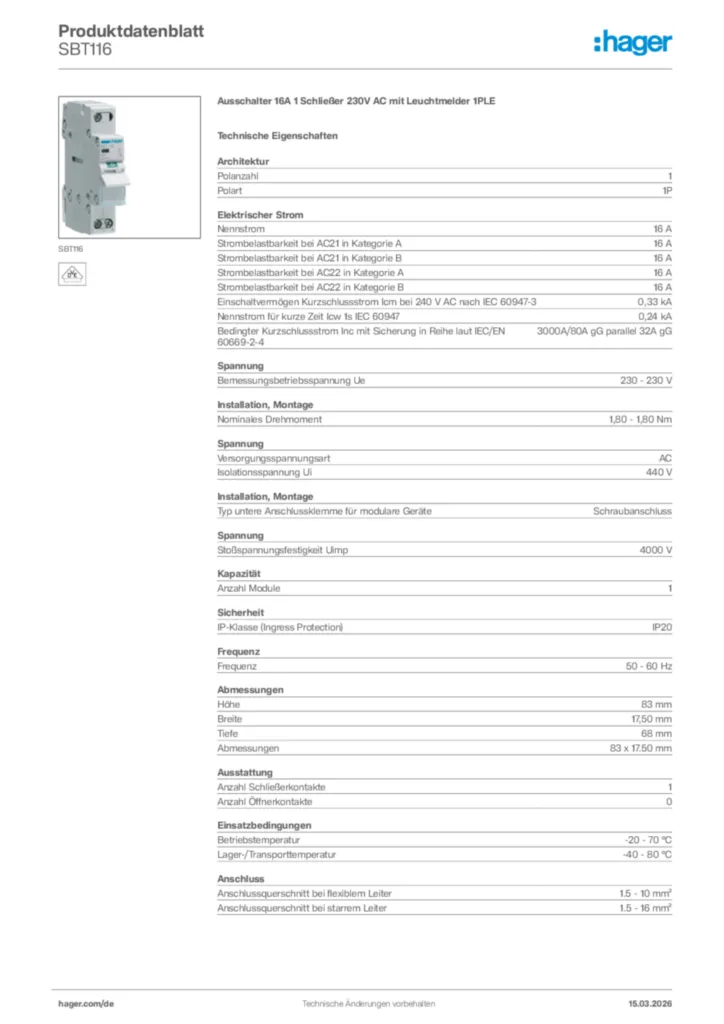

Produktdatenblatt
Hager Produktdatenblatt SBT116
Ausschalter 16A 1 Schließer 230V AC mit Leuchtmelder 1PLE
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktlizenz
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,53 MB
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,23 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-01-31
PDF311,88 kB
Declaration
Konformitätserklärung International 2022-11-28
PDF931,94 kB
Konformitätserklärung en-GB 2025-02-06
PDF990,73 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SK600Umschalter mit Nullstellung 20A 400VPreis103,90 €/ Stück * -
2
SBN363Ausschalter 63A 3 Schließer 400V AC 3PLEPreis68,50 €/ Stück * -
3
SBN416Ausschalter 16A 4 Schließer 400V AC 2PLEPreis75,60 €/ Stück * -
4
SBM225Ausschalter 25A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLEPreis70,40 €/ Stück * -
5
SBT125Ausschalter 25A 1 Schließer 230V AC mit Leuchtmelder 1PLEPreis76,30 €/ Stück *
Ausschreibungstext
Ausschalter 16A 1 Schließer 230V AC mit Leuchtmelder 1PLE
Ausschalter mit LED Meldeleuchte nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 VDE 0632-2-4, DIN EN IEC 60947-3 VDE 0660-107 mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 16 A
Isolationsspannung Ui: 440 V
Anzahl Module: 1
Betriebstemperatur: -20 - 70 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SBT116
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Ausschalter mit LED Meldeleuchte nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 VDE 0632-2-4, DIN EN IEC 60947-3 VDE 0660-107 mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 16 A
Isolationsspannung Ui: 440 V
Anzahl Module: 1
Betriebstemperatur: -20 - 70 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SBT116
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
