Ausschalter 80A 2 Schließer 400V AC 2LE SBN280
EAN
3250615510259
Marke
Hager
VPE
1 Stück
Preisgruppe
H450
Preis
103,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar -
Phasentrennungsfunktionen 1 Produkte verfügbar -
Verriegelungsfunktionen 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ESC080
Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
29,20 € / Stück*
-
MZN121
Phasenabschottung für Leitungsschutzschalter 10kA
9,50 € / Set*
-
MZN120
Klemmenabdeckung für Leitungsschutzschalter 10kA 1 polig
19,80 € / Stück*
Technische Merkmale
Architektur
-
Polanzahl2
-
Position Neutralleiterohne Neutralleiter
-
Polart2P
Elektrischer Strom
-
Nennstrom80 A
-
Abschaltvermögen bei 400 V in AC23A1354 A
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung0,96 kA
-
Strombelastbarkeit bei AC21 in Kategorie A80 A
-
Strombelastbarkeit bei AC21 in Kategorie B80 A
-
Strombelastbarkeit bei AC22 in Kategorie A80 A
-
Strombelastbarkeit bei AC22 in Kategorie B80 A
-
Strombelastbarkeit bei AC23 in Kategorie A40 A
-
Strombelastbarkeit bei AC23 in Kategorie B40 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-31,35 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609470,96 kA
Installation, Montage
-
Nominales Drehmoment3,60 - 3,60 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stoßspannungsfestigkeit6000 V
Kapazität
-
Anzahl Module2
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe83 mm
-
Breite35 mm
-
Tiefe68 mm
Ausstattung
-
Anzahl Schließerkontakte2
-
Anzahl Öffnerkontakte0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 50 mm²
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele40000
-
Elektrische Lebensdauer bei Nennlast in AC212500
-
Elektrische Lebensdauer bei Nennlast in AC222500
Leistung
-
Gesamtverlustleistung unter Nennstrom5,40 W
-
Verlustleistung pro Pol2,70 W
Konnektivität
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SBN280
-
Technische Beilage (single-product)
Technischer Anhang - Schalt- und Meldegeräte
Stand: 01.04.2022
PDF605,36 kB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -

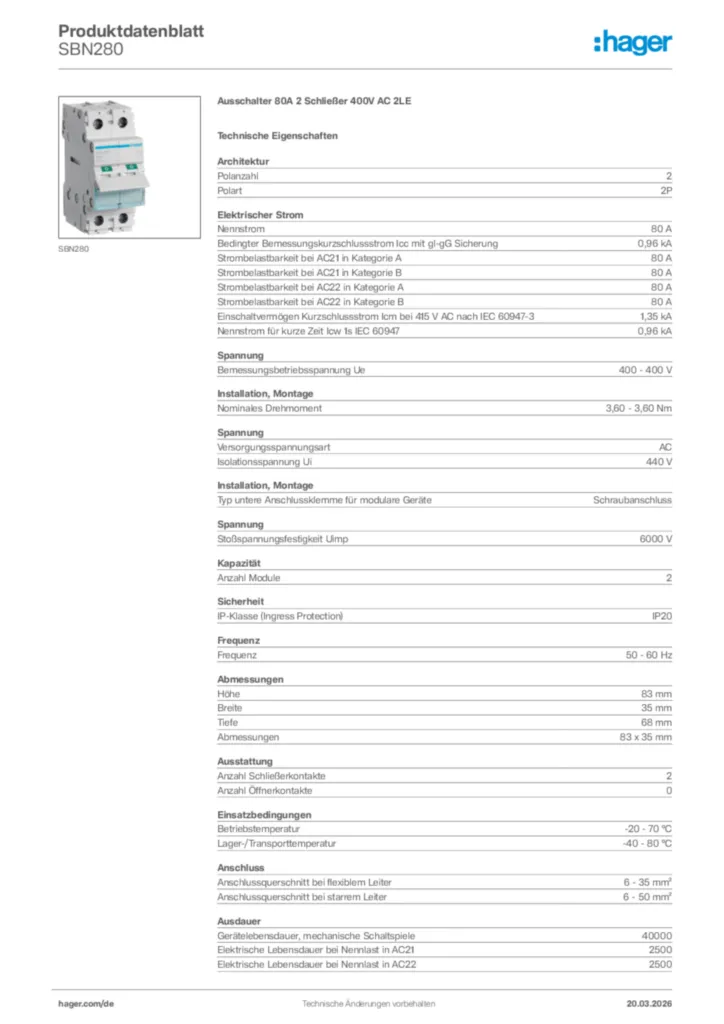

Produktdatenblatt
Produktdatenblatt en-GB 2024-03-22
PDF58,45 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktlizenz
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,53 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-11-28
PDF931,94 kB
Declaration
Konformitätserklärung International 2022-01-31
PDF311,88 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SBM216Ausschalter 16A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLEPreis66,70 €/ Stück * -
2
SBM225Ausschalter 25A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLEPreis85,50 €/ Stück * -
3
SBN116Ausschalter 16A 1 Schließer 230V AC 1PLEPreis23,30 €/ Stück * -
4
SBN125Ausschalter 25A 1 Schließer 230V AC 1PLEPreis44,90 €/ Stück * -
5
SBN140Ausschalter 40A 1 Schließer 230V AC 1PLEPreis48,40 €/ Stück *
Ausschreibungstext
Ausschalter 80A 2 Schließer 400V AC 2LE
Ausschalter nach DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 80 A
Isolationsspannung Ui: 440 V
Anzahl Module: 2
Betriebstemperatur: -20 - 70 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 6 - 35 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 50 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SBN280
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Ausschalter nach DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 80 A
Isolationsspannung Ui: 440 V
Anzahl Module: 2
Betriebstemperatur: -20 - 70 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 6 - 35 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 50 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SBN280
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
