Hager

REQ608Y

Türstation Video mit LED-Zustandsanzeige 8/1 2Draht Edelstahl matt ONE
Best-Nr.
REQ608Y
EAN-Nr.
3599430012150
VPE
1 Stück
Preisgruppe
E200
Preis
1.408,60 € / Stück *

Technische Merkmale

  • Systemtechnologie
    • 2Draht
  • Einbau in Gehäuse AP/UP Größe
    • 5
  • Abmessungen Frontplatte (B x H x T)
    • 133.5 x 422 x 2 mm
  • Kameraauflösung (horizontal x vertikal)
    • 720 x 480 px
  • Kamera Schwenkbereich horizontal/vertikal
    • 11.5 °
  • Kamera Öffnungswinkel horizontal
    • 140 °
  • Kamera Öffnungswinkel vertikal
    • 120 °
  • Farbe
    • Edelstahl, Metall gebürstet
  • Materialstärke Edelstahl
    • 2 mm
  • Putzausgleich
    • 17 mm
  • Betriebsspannung
    • 24 V DC
  • Für Beschriftungsband
    • 12 mm
  • Betriebsspannung LED und Kameraheizung
    • 12 V AC
  • LED-Betriebsstrom je Ruftastenmodul
    • 45 mA
  • Schaltspannung Türöffnerkontakt
    • max. 24 V
  • Schaltstrom Türöffnerkontakt
    • max. 1 A
  • Abmessungen Namensschild (B x H)
    • 75.5 x 14.5 mm
  • Abmessungen Namensschild-Einlage (B x H)
    • 72.4 x 12 mm
  • Betriebstemperatur
    • -20…55 °C
  • Kontakt
    • potenzialfreier Türöffnerkontakt
  • Anzahl der Klingeltasten
    • 8
  • Empfohlene Kamera Montagehöhe
    • 1.5 m
  • Technische Ausführung
    • 8/1
    • Edelstahl-Oberfläche quer gebürstet
    • kratzfeste Kameraabdeckung
    • Lautstärke, Mikrofonempfindlichkeit, Türöffner Funktion und Ruftaster-Hinterleuchtung einstellbar
    • Ruftaste mit Licht, Türöffner oder ohne Funktion einstellbar
    • Ruftaster mit Quittierungston (abschaltbar) und taktiler Rückmeldung
    • temperaturgesteuerte Kameraheizung für klare Sicht
    • Geräte-Konfiguration über LED Display
    • mit LED Zustandsanzeige für Klingeln, Sprechverbindung und Türöffnen
    • Kameraverstellung durch frontseitig zugängliche Feststellschraube
    • Namensschildwechsel von vorne ohne Spezialwerkzeug
    • langlebige, homogene weiße LED Ruftasten-Hinterleuchtung
    • LED Nachtbeleuchtung für Kamera
    • Lautsprecher und Mikrofon mit Durchstoßschutz
    • Türöffnen nur bei Verbindung oder jederzeit einstellbar
    • bruchsichere, flächenbündige Ruftaster
    • Montage in Gehäuse AP oder UP
    • für senkrechte Montage
    • steckbarer Anschluss-Klemmblock mit Schraubklemmen
    • Mithör- und Mitsehsperre
    • Achtung! Kamera nicht auf direkte Lichtquellen/Sonneneinstrahlung, starken Kontrast oder stark reflektierenden Hintergrund ausrichten.
    • mit Fugendichtungsband

Downloads

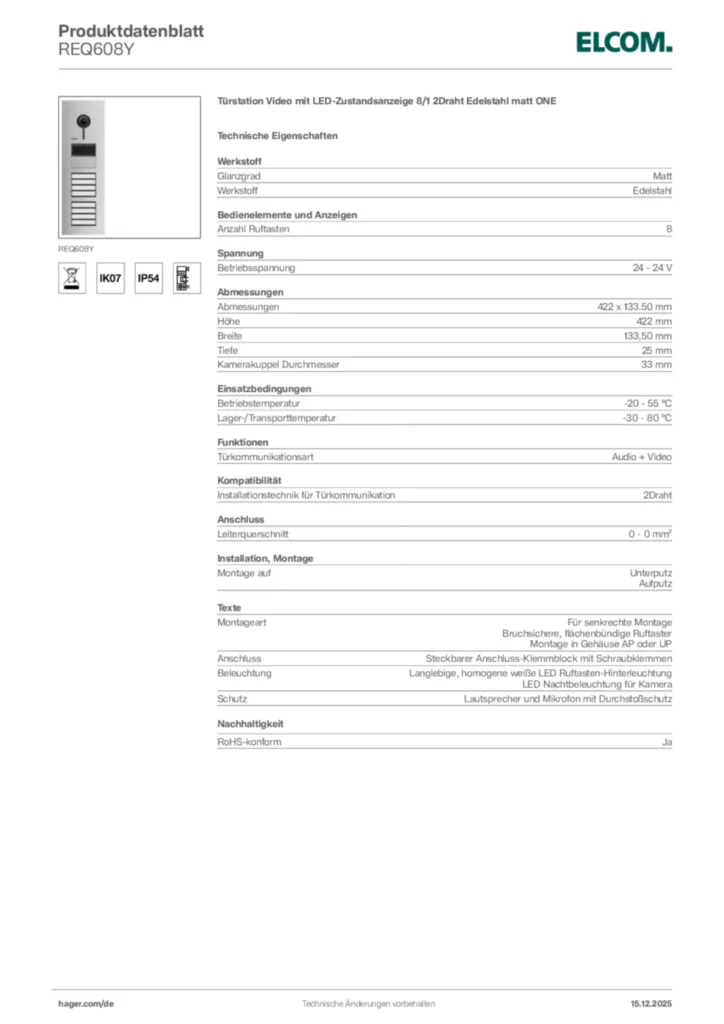

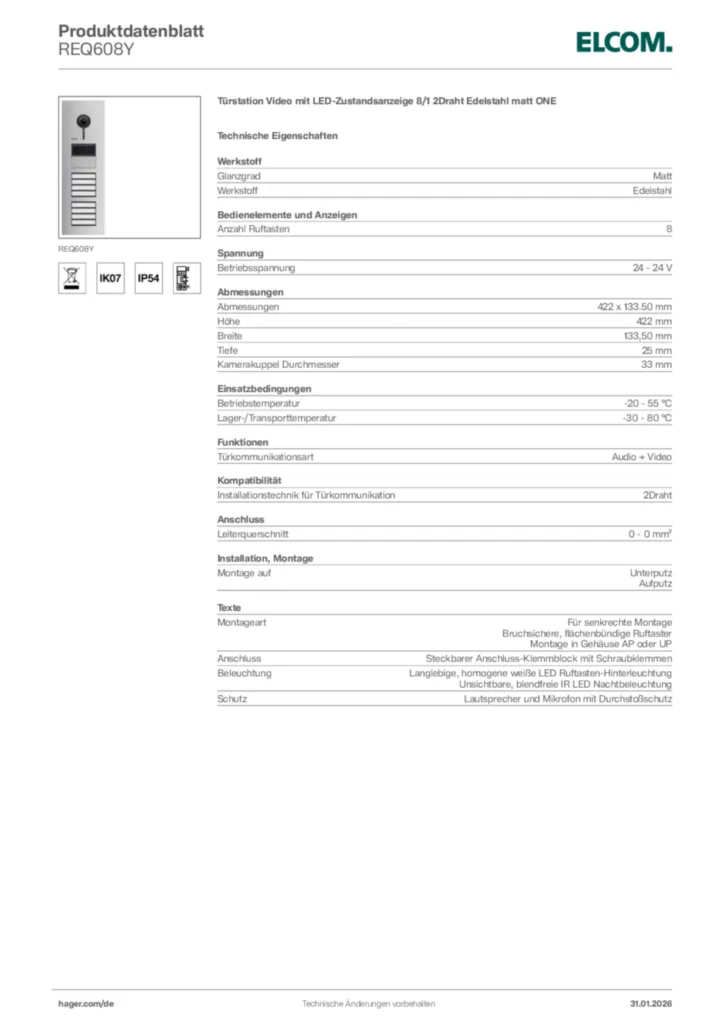

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für REQ608Y

  • Bedienungs- & Montageanleitungen

  • Bedienungs- und Montageanleitung für REQ5XXY, REQ6XXY, REQ7XXA, REQ8XXA - Türstation Video 2Draht (DE, Stand: 06.2015)

    PDF
    6 MB
  • Technik-Broschüre

  • 2Draht Türkommunikation

    Doppelt besser (17DE0070_01)

    PDF
    12 MB
  • Produktinformationen

  • Produktinformation Elcom - Produkt-Optimierungen:

    Neue 2Draht Kamera für ELCOM Außenstationen (20DE0239)

    PDF
    1 MB
  • Technischer Anhang

  • Technischer Anhang - 2Draht

    Stand: 01.01.2020

    PDF
    737 KB
  • Handbuch

  • Türkommunikation - 2Draht Bussystem (17DE0337)

    PDF
    14 MB
Weitere Downloads

Ausschreibungstext

Türstation Video mit LED-Zustandsanzeige 8/1 2Draht Edelstahl matt ONE
Video Außenstation mit Zustandsanzeige für Sprechanlage nach DIN EN 50486 in 2Draht-Technik. Außenstation zur Montage in separaten erhältlichen Gehäusen UP oder AP, bestehend aus einer 2 mm dicken Frontplatte aus Edelstahl matt gebürstet mit Sprech- und Kameraöffnung, Farbkamera mit kratzfester Abdeckung, schraubenlose Befestigung für Gehäuse (Auf-/Unterputz) mit Einrast-Federmechanismus und Öffnungsmechanik mit Vandalenschutz, flächenbündiges Namensschild(er) (von vorn wechselbar) mit Ruftaste(n) inklusive weißer LED-Hinterleuchtung und steckbarem Anschluss-Klemmblock mit Schraubklemmen. Integrierte LED-Zustandsanzeige nach DIN 18040 zum barrierefreien Bauen für die Visualisierung der Zustände. Vorverdrahtete Frontplatte mit Elektronikkomponenten in gekapselter Monoblock-Bauweise mit Lautsprecher, Mikrofon und Kamera. Geräte-Konfiguration über rückseitiges LED-Display mit 3 Softtasten und 7-Segment-Anzeige, Anzeigemodus 180 Grad drehbar für eine optimale Lese- und Bedienbarkeit sowie automatische Adressierung bei erstmaligem Spannungszuschaltung. Umgebungslicht abhängige Einschaltung der Tastenbeleuchtung, anpassbar an Umgebungsverhältnisse über Helligkeitssensor. Funktionen: Kamera horizontal und vertikal ein- und feststellbar von vorne, Umgebungslicht abhängige Einschaltung einer integrierten IR-Beleuchtung zur Unterstützung der Kamerafunktion bei Dunkelheit, integrierte Kameraheizung zur Vermeidung von Kondensat- und Frostbeschlag der Kamerakugel. Integrierter Türöffnerkontakt, Ruftaste mit Licht-/Türöffner-/Relais-Funktion einstellbar. Lautstärke, Mikrofonempfindlichkeit, Türöffnerfunktion und Ruftaster-Hinterleuchtung einstellbar. Ruftaster mit Quittierungston (abschaltbar) und taktiler Rückmeldung. Lautsprecher und Mikrofon sabotagegeschützt. Ein-Mann-Inbetriebnahme durch LED-Display Konfiguration.
  • Systemtechnologie :2Draht
  • Abmessungen Frontplatte (B x H x T) :133.5 x 422 x 2 mm
  • Kameraauflösung (horizontal x vertikal) :720 x 480 px
  • Kamera Schwenkbereich horizontal/vertikal :11.5 °
  • Kamera Öffnungswinkel horizontal :140 °
  • Kamera Öffnungswinkel vertikal :120 °
  • Farbe :Edelstahl, Metall gebürstet
  • Betriebsspannung :24 V DC
  • Für Beschriftungsband :12 mm
  • Betriebsspannung LED und Kameraheizung :12 V AC
  • LED-Betriebsstrom je Ruftastenmodul :45 mA
  • Schaltspannung Türöffnerkontakt :max. 24 V
  • Schaltstrom Türöffnerkontakt :max. 1 A
  • Betriebstemperatur :-20…55 °C

Fabrikat : Elcom oder gleichwertig
Artikel : REQ608Y
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.

06842 945-9704
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
