Der PEN-Anschluss LVZAVK nimmt Cu- und Al-Leiter von 25 bis 300 mm² auf, flexibel ebenso wie starr in den Ausführungen rm, re, sm und se. Die Klemmschraube M12 wird mit 35 Nm angezogen, ausgelegt ist der Anschluss für die Sicherungsgrößen NH1 bis NH3. Der Hager-Katalog ordnet ihn dem Zubehör der NH-Sicherungslastschaltleisten zu. Die Abmessungen betragen 15 x 20 x 100 mm.
EAN
4049857250028
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
PEN-Anschluss LV, NH1-NH3, 25-300 mm², Klemmschraube M12, 35 Nm, für Cu/Al-Leiter LVZAVK
Preis
17,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Sicherung
-
SicherungsgrößeNH1-NH3
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter25 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter25 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter (RM)25 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter (SM)25 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter (RE)25 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)25 - 300 mm²
Abmessungen
-
Höhe15 mm
-
Breite20 mm
-
Tiefe100 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVZAVK
-

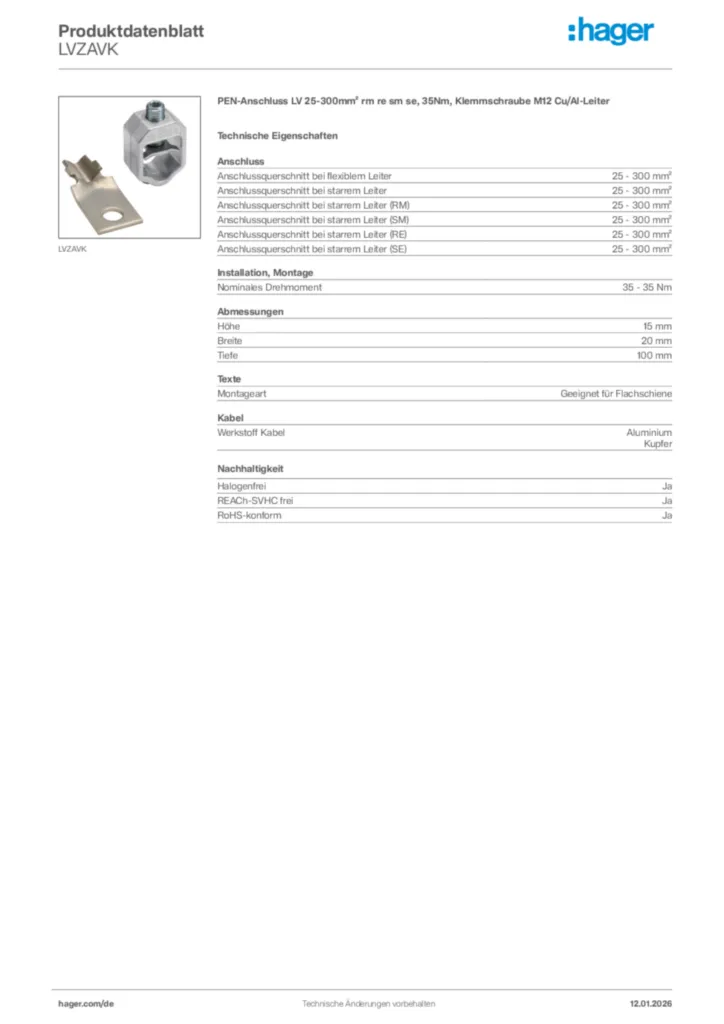

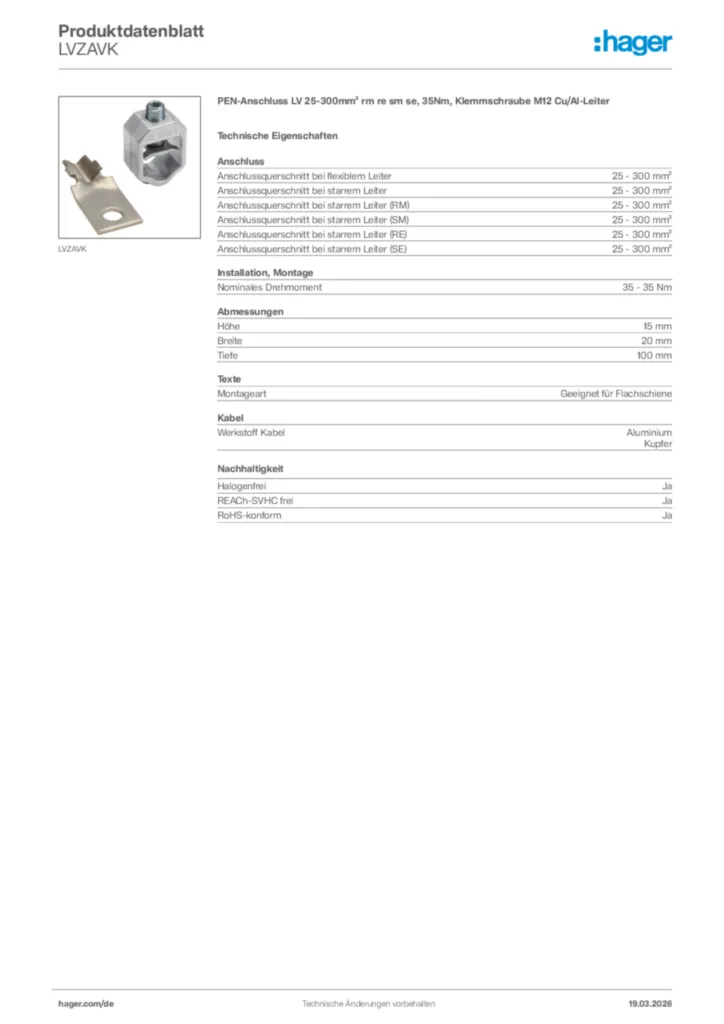

Produktdatenblatt
Hager Produktdatenblatt LVZAVK
PEN-Anschluss LV 25-300mm² rm re sm se, 35Nm, Klemmschraube M12 Cu/Al-Leiter
