Leitungsführungskanal aus PVC LF 60x230 mm lichtgrau LF6023007035
Leitungsführungskanal aus PVC, LF 60x230mm, lichtgrau, entspricht DIN EN 50085-1. Ausgestattet mit Trennwand-Einbaumöglichkeit, einrastbarem Kanalunterteil und -oberteil sowie vorgestanzter Bodenlochung im 125 mm Abstand. Die vormontierten Kupplungen unterstützen die einfache Ein-Mann-Montage. Rückhalteklammern sind anstellbar, was die Installation erleichtert.
EAN
4012740875288
Marke
Hager
VPE
8 m
Preisgruppe
T200
Passende Tools
Preis
68,90 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Klemm-/Abzweigdose 1 Produkte verfügbar -
Trennwand 1 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
Außeneck 1 Produkte verfügbar -
Flachwinkel 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe60 mm
-
Breite230 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt10998 - 10998 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)46
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer7035
-
FarbeLichtgrau
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 4
-
Anzahl steckbare Trennwände3
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Mit SchutzfolieNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LF6023007035
-

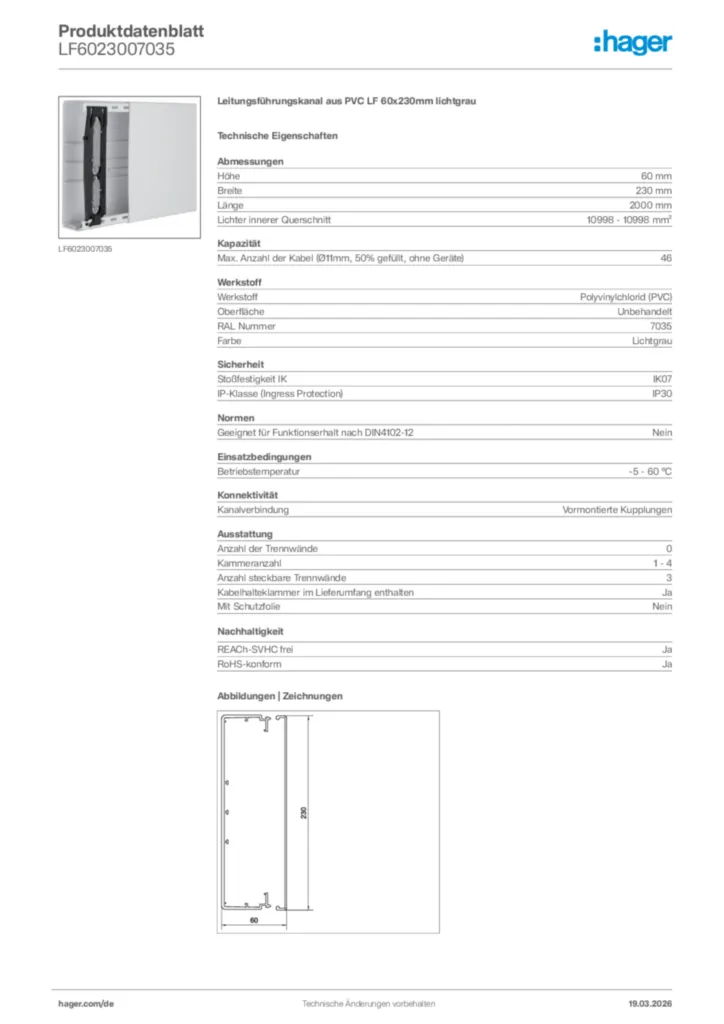

Produktdatenblatt
Hager Produktdatenblatt LF6023007035
Leitungsführungskanal aus PVC LF 60x230mm lichtgrau
PDF -
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
DXF Dateien
DXF_Datei lf602300
DXF Dateien International 2023-02-02
DXF369,07 kB -
STEP Dateien
Step Model lf602300
STEP Dateien International 2023-02-02
STP326,64 kB -
Produkt Zeichnung
ProductTechnicalDrawing_lf602300
Produkt Zeichnung International 2023-02-02
PDF67,70 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
T062B_EU-Declaration-of-conformity_DE-EN_LF-LFE
Konformitätserklärung International 2023-02-07
PDF52,28 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
R2293VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 200mm verzinktPreis3,40 €/ Stück * -
2
R2292VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 150mm verzinktPreis3,05 €/ Stück * -
3
R2291VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 100mm verzinktPreis2,90 €/ Stück * -
4
R2290VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 60mm verzinktPreis2,80 €/ Stück * -
5
M7249Klammer frei positionierbar aus PC/ABS halogenfrei zu LF mit Oberteil 110mmPreis1,32 €/ Stück *
Ausschreibungstext
Leitungsführungskanal aus PVC LF 60x230mm lichtgrau
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit Trennwand-Einbaumöglichkeit, einrastbar, mit vorgestanzter Bodenlochung im Abstand von 125 mm, mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 60 mm
Breite: 230 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 10998 - 10998 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 46
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Lichtgrau
RAL Nummer: 7035
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 3
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF6023007035
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit Trennwand-Einbaumöglichkeit, einrastbar, mit vorgestanzter Bodenlochung im Abstand von 125 mm, mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 60 mm
Breite: 230 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 10998 - 10998 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 46
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Lichtgrau
RAL Nummer: 7035
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 3
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF6023007035
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
