Hager

M2026

Trennwand aus PVC zu Leitungsführungskanal LF/LFE Höhe 60mm
Best-Nr.
M2026
EAN-Nr.
4012740875318
VPE
50 m
Preisgruppe
T210
Preis
4,35 € / m *

Technische Merkmale

  • Ausführung
    • 1 fach
  • Montageart
    • Geclipst
  • Kanalhöhe
    • 60 mm
  • Länge
    • 2000 mm
  • Werkstoff
    • PVC
  • Oberfläche
    • unbehandelt
  • Halogenfrei
    • nein
  • Farbe
    • lichtgrau

Downloads

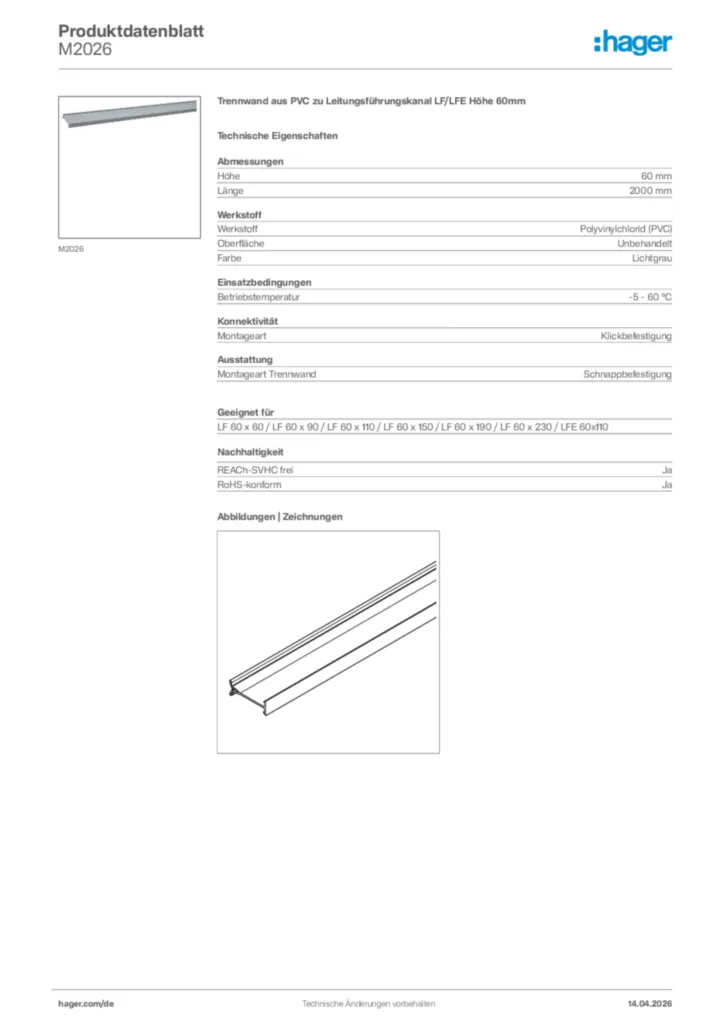

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für M2026

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Kataloge

  • Leitungsführungssysteme in Verkehrsweiß RAL 9016

    Bestellhilfe Mai 2020 (20DE0108_01)

    PDF
    626 KB
  • Technischer Anhang

  • Technischer Anhang - tehalit.LFS

    Stand: 01.01.2020

    PDF
    110 KB
  • Technischer Anhang - tehalit.LFE

    Stand: 01.01.2020

    PDF
    124 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Produktlizenz

  • Produktlizenz_NF004_1074_LFF

    PDF
    1 MB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für LFxx, LFExx - Elektroinstallationssystem für Wand und Decke (DE-EN, Stand: 07.2019)

    PDF
    49 KB
  • T062A_EU-Declaration-of-conformity_DE-EN_LF-LFE

    PDF
    48 KB
Weitere Downloads

Systemtext

Elektro-Installations-System Leitungsführungskanal LFE
aus UV-stabilisiertem Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung im Außenbereich, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Endstücke, Trennwände, Kabelrückhalteklammern und Kupplungen.

Kanalunterteil mit vorgestanzter Bodenlochung im Abstand von 125 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage, vormontierte anstellbaren Rückhalteklammern und Trennwandeinbaumöglichkeit. Offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Sicherer Deckelhalt durch Doppelverschlusskontur nur mit Werkzeug zu öffnen. Erhöhte Schlagfestigkeit IK 10 gleichwertig.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Elektro-Installations-System Leitungsführungskanal LF
aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen.

Kanalunterteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbare Rückhalteklammern. Ab Größe 20 x 35 mm mit oder ohne Trennwand und ab Größe 40 x 60 mm mit fester oder einrastbarer Trennwand.

Richtungsänderungen sind mit Hauben-Formteile auszuführen, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Trennwand aus PVC zu Leitungsführungskanal LF/LFE Höhe 60mm
Trennwand, einrastbar, für Leitungsführungskanal.
  • Ausführung :1 fach
  • Montageart :Geclipst
  • Kanalhöhe :60 mm
  • Länge :2000 mm
  • Werkstoff :PVC
  • Oberfläche :unbehandelt
  • Halogenfrei :nein
  • Farbe :lichtgrau

Fabrikat : Hager oder gleichwertig
Artikel : M2026
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
