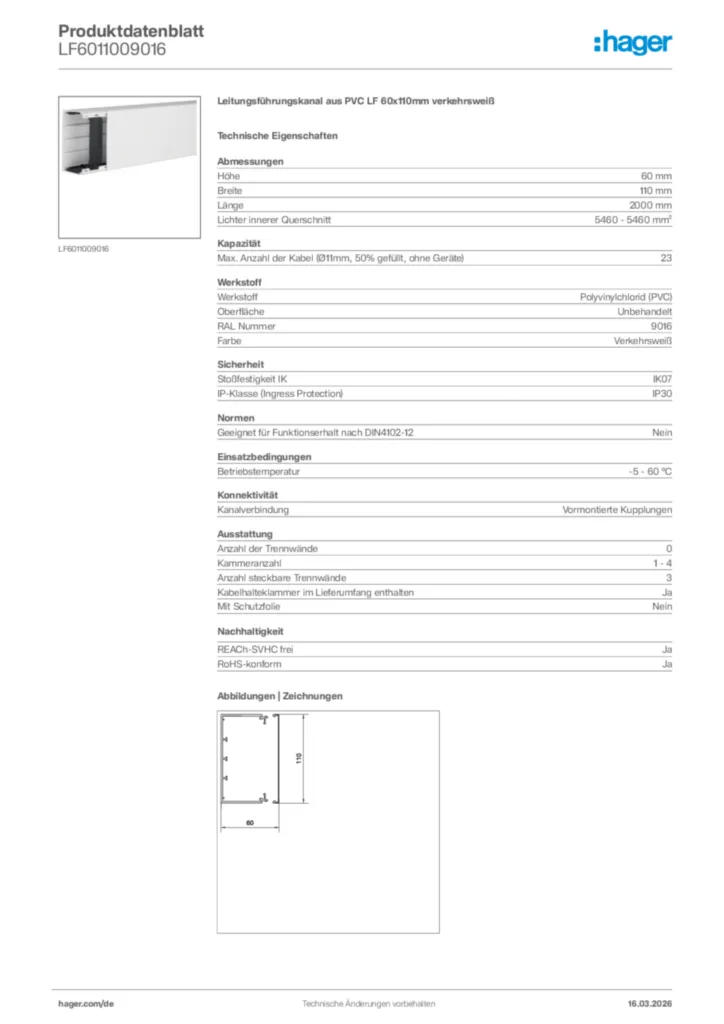

LF Leitungsführungskanal/Kabelkanal aus PVC/Kunststoff 60x110mm, verkehrsweiß LF6011009016
Der Leitungsführungskanal LF aus PVC, 60x110mm in Verkehrsweiß, dient zur sicheren und geordneten Verlegung von Elektrokabeln. Resistent gegen viele Chemikalien und mechanische Einflüsse. Ideal für den Einsatz in gewerblichen und industriellen Umgebungen. Einfache Montage durch integrierte Befestigungspunkte.
EAN
4012740012416
Marke
Hager
VPE
16 m
Preisgruppe
T200
Passende Tools
Preis
31,00 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kupplung 1 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Inneneck 2 Produkte verfügbar -
Außeneck 2 Produkte verfügbar -
Flachwinkel 2 Produkte verfügbar -
Mehr sehen 5 weitere Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe60 mm
-
Breite110 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt5460 - 5460 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)23
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 4
-
Anzahl steckbare Trennwände3
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Mit SchutzfolieNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LF6011009016
-
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Katalog
Leitungsführungssysteme in Verkehrsweiß RAL 9016
Bestellhilfe Mai 2020 (20DE0108_01)
PDF626,63 kB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.LF | LFW | LFR
Stand: 01.04.2022
PDF129,34 kB -
DXF Dateien
DXF_Datei lf601100
DXF Dateien International 2023-02-02
DXF369,36 kB -
STEP Dateien
Step Model lf601100
STEP Dateien International 2023-02-02
STP325,48 kB -
Product Drawing
ProductTechnicalDrawing_lf601100
Product Drawing International 2023-02-02
PDF67,34 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
T062B_EU-Declaration-of-conformity_DE-EN_LF-LFE
Konformitätserklärung International 2023-02-07
PDF52,28 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LF1001009016Leitungsführungskanal aus PVC LF 10x10mm verkehrsweißPreis2,30 €/ m * -
2
LF1001009016ALeitungsführungskanal mit Klebeband aus PVC LF 10x10mm verkehrsweißPreis2,55 €/ m * -
3
LF1501507030Leitungsführungskanal aus PVC LF 15x15mm steingrauPreis2,90 €/ m * -
4
LF1501507035Leitungsführungskanal aus PVC LF 15x15mm lichtgrauPreis2,90 €/ m * -
5
LF1501508014Leitungsführungskanal aus PVC LF 15x15mm braunPreis3,35 €/ m *
Ausschreibungstext
Leitungsführungskanal aus PVC LF 60x110mm verkehrsweiß
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit Trennwand-Einbaumöglichkeit, einrastbar, mit vorgestanzter Bodenlochung im Abstand von 125 mm, mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 60 mm
Breite: 110 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 5460 - 5460 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 23
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Schutzart IP: IP30
Kanalverbindung: Vormontierte Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 3
Mit Kabelhalteklammer: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF6011009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit Trennwand-Einbaumöglichkeit, einrastbar, mit vorgestanzter Bodenlochung im Abstand von 125 mm, mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 60 mm
Breite: 110 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 5460 - 5460 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 23
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
Schutzart IP: IP30
Kanalverbindung: Vormontierte Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 3
Mit Kabelhalteklammer: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LF6011009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
