Leitungsführungskanal PVC, LF 30x45mm graphitschwarz LF3004509011
Der Leitungsführungskanal aus PVC LF in Graphitschwarz (30x45 mm) ist ideal für Elektroinstallateure. Der hochwertige Kunststoff bietet eine langlebige Lösung für alle Kabelverwaltungsanforderungen. Die einfache Montage und die anpassungsfähige Größe machen ihn zu einer praktischen Option für verschiedene Anwendungen. Vertrauen Sie auf die Qualität von Hager und erreichen Sie optimale Ergebnisse in Ihren Elektroinstallationen.
EAN
4012740856744
Marke
Hager
VPE
32 m
Preisgruppe
T200
Passende Tools
Preis
10,60 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Endstück 1 Produkte verfügbar -
Inneneck 1 Produkte verfügbar -
Außeneck 1 Produkte verfügbar -
Flachwinkel 1 Produkte verfügbar -
Klemm-/Abzweigdose 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Abmessungen
-
Höhe30 mm
-
Breite45 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt1010 - 1010 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)5
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer9011
-
FarbeGraphitschwarz
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 1
-
Anzahl steckbare Trennwände0
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

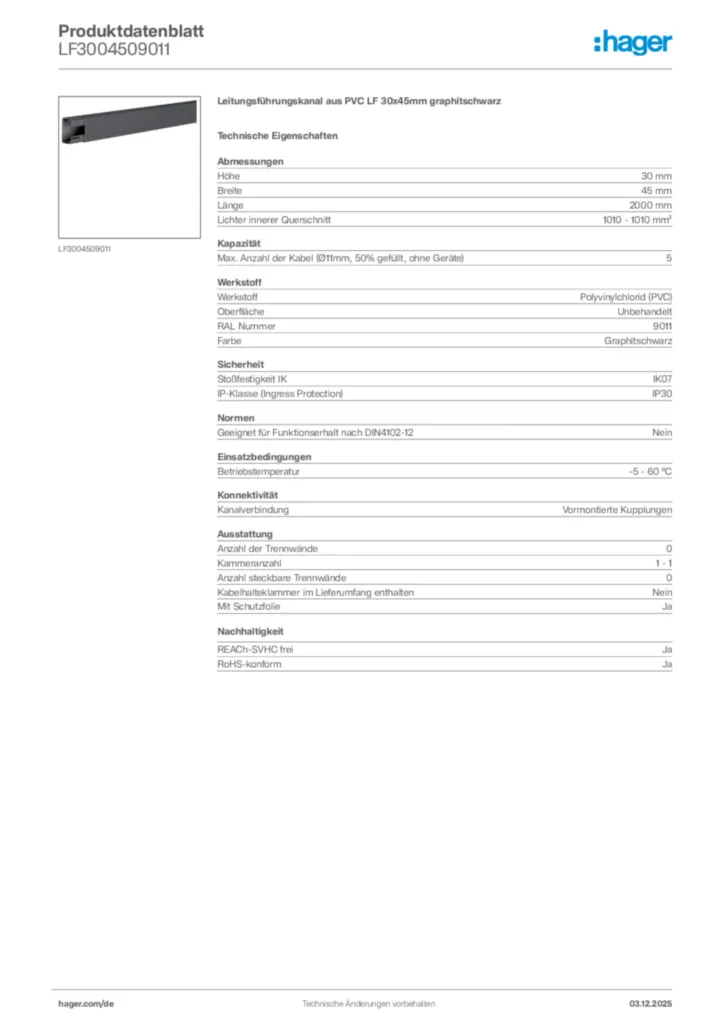

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LF3004509011
-
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
DXF Dateien
DXF_Datei lf300450
DXF Dateien International 2023-02-02
DXF365,91 kB -
STEP Dateien
Step Model lf300450
STEP Dateien International 2023-02-02
STP293,58 kB -
Produkt Zeichnung
ProductTechnicalDrawing_lf300450
Produkt Zeichnung International 2023-02-02
PDF66,67 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
T062B_EU-Declaration-of-conformity_DE-EN_LF-LFE
Konformitätserklärung International 2023-02-07
PDF52,28 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LF1001009016Leitungsführungskanal aus PVC LF 10x10mm verkehrsweißPreis2,30 €/ m * -
2
LF1001009016ALeitungsführungskanal mit Klebeband aus PVC LF 10x10mm verkehrsweißPreis2,55 €/ m * -
3
LF1501507030Leitungsführungskanal aus PVC LF 15x15mm steingrauPreis2,90 €/ m * -
4
LF1501507035Leitungsführungskanal aus PVC LF 15x15mm lichtgrauPreis2,90 €/ m * -
5
LF1501508014Leitungsführungskanal aus PVC LF 15x15mm braunPreis3,35 €/ m *
Ausschreibungstext
Leitungsführungskanal aus PVC LF 30x45mm graphitschwarz
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 30 mm
Breite: 45 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 1010 - 1010 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 5
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Graphitschwarz
RAL Nummer: 9011
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Nein
Mit Schutzfolie: Ja
Fabrikat : Hager oder gleichwertig
Artikel : LF3004509011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbaren Rückhalteklammern.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 30 mm
Breite: 45 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 1010 - 1010 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 5
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Graphitschwarz
RAL Nummer: 9011
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Nein
Mit Schutzfolie: Ja
Fabrikat : Hager oder gleichwertig
Artikel : LF3004509011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
