BKE-A, 1-phasig, univers Z, Basisausführung, VPE=1 Stück KU11LHE
Die BKE-A, 1-phasig, univers Z, ist eine Basisausführung für elektronische Haushaltszähler gemäß VDN-Lastenheft V 1.03. Sie verfügt über Berührungsschutz und eine plombierbare Abdeckung im Klemmleistenbereich. Die Hauptklemmstellen unterstützen Kupferleiter von 4 - 25 mm², massiv oder feindrähtig. Maße: B=133 mm, H=219 mm, T=113 mm. VDE-zertifiziert nach DIN VDE 0603-5.
EAN
3250613805890
Marke
Hager
VPE
1 Stück
Preisgruppe
H017
Passende Tools
Preis
100,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 25 Produkte verfügbar -
Kabelrückhalteklammer 2 Produkte verfügbar -
Endstück 2 Produkte verfügbar -
Verdrahtungskanal 8 Produkte verfügbar -
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Optionales Zubehör
-
KU9B43GBE
BKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-Buchse, 1 Stück
41,90 € / Stück* -
KU9B43GBZBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-Buchse, 10 Stück
417,00 € / Stück* -
KU9B43GVEBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-verdichtet, 1 Stück
32,90 € / Stück* -
KU9B43GVZBKE-Spgsabgriff, universZ, 430mm, br/bl, Stecker-verdichtet, 10 Stück
327,60 € / Stück* -
KU9S115SBELeitung für SABO, universZ, 1150mm, sw/bl, Stecker/Buchse, VPE=1 Stück
77,40 € / Stück* -
KU9S115SBZLeitung für SABO, universZ, 1150mm, sw/bl, Stecker/Buchse, VPE=10 Stück
775,60 € / Stück* -
KU9S115YEY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
95,50 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
954,20 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
67,80 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
677,40 € / Stück* -
KU9S30SVESpgsabgriff, universZ, 300mm, sw/bl, Stecker-verdichtet, 1 Stück
27,40 € / Stück* -
KU9S30SVZSpgsabgriff, universZ, 300mm, sw/bl, Stecker-verdichtet, 10 Stück
272,40 € / Stück* -
KU9S40HESpgabgriff für APZ und RfZ, univers Z, 800mm für SPD
71,80 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
47,00 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
470,30 € / Stück* -
KU9S46GBEBKE-Spgsabgriff, universZ, 460mm, sw/bl, Stecker-Buchse, 1 Stück
41,90 € / Stück* -
KU9S46GBZBKE-Spgsabgriff, univers Z, 460mm, sw/bl, Stecker-Buchse, 10 Stück
417,00 € / Stück* -
KU9S46GVEBKE-Spgsabgriff, univers Z, 460mm, sw/bl, Stecker-verdichtet, 1 Stück
32,90 € / Stück* -
KU9S46GVZBKE-Spgsabgriff, universZ, 460mm, sw/bl, Stecker-verdichtet, 10Stück
327,60 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
54,00 € / Stück*
-
KU9K43HES
Komplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
12,80 € / Stück* -
KU9K43HWKanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
130,50 € / Stück* -
KU9K46HESKomplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
14,70 € / Stück* -
KU9K46HWKanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
171,40 € / Stück* -
KU9K73HESKomplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
17,40 € / Stück* -
KU9K73HWKanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
224,30 € / Stück* -
KU9K76HESKomplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
19,70 € / Stück* -
KU9K76HWKanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
264,60 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe219 mm
-
Breite133 mm
-
Tiefe115 mm
Werkstoff
-
FarbeReinweiß
Elektrischer Strom
-
Nennstrom63 A
Konnektivität
-
AnschlussartSchraubanschluss
Architektur
-
Polanzahl2
Anschluss
-
PhasenabgriffL, N
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild KU11LHE
-

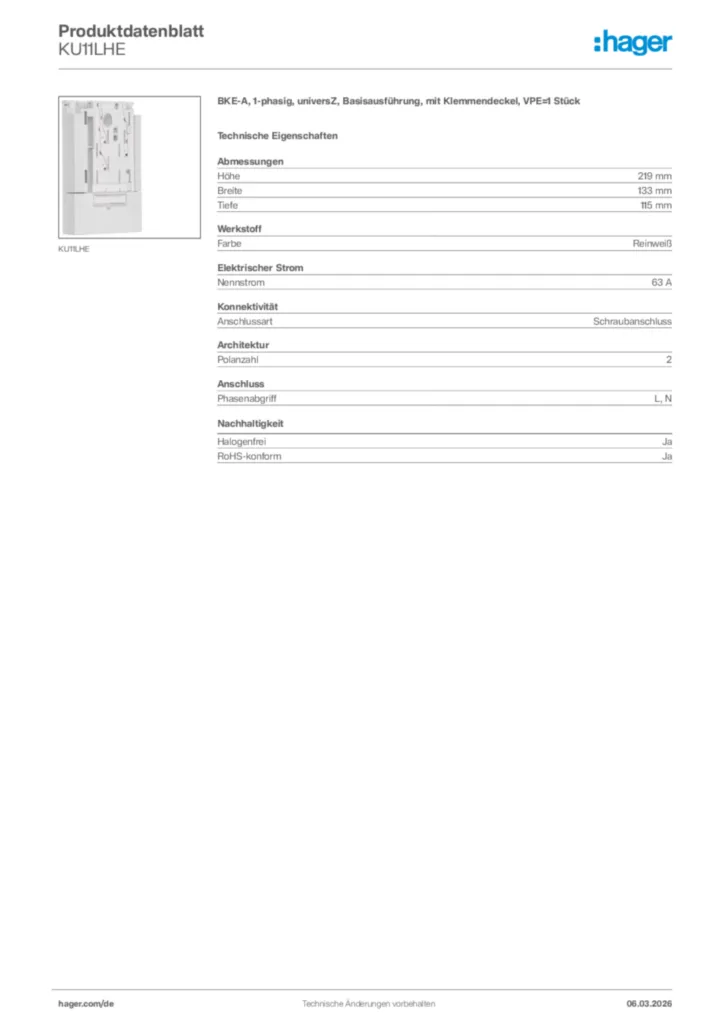

Produktdatenblatt
Hager Produktdatenblatt KU11LHE
BKE-A, 1-phasig, universZ, Basisausführung, mit Klemmendeckel, VPE=1 Stück
PDF -
Montageanleitung
Montageanleitung KU3... BKE-AZ
Montageanleitung International 2020-01-01
PDF6,42 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6,68 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
Y88AAbgangskabelbaum, 10mm², 4-p., Gabelkabelschuh, 3x braun, 1x blau, bis H=900mmPreis27,80 €/ Stück * -
2
Y87DZugangskabelbaum, univers Z, 10 mm², 4P., L1, 2, 3 N=375, 400, 425, 425, H/HPreis16,50 €/ Stück * -
3
Y88EAbgangskabelbaum, univ.Z, 10 mm², 5P., L1, 2, 3, N, PE=575, 575, 575, 950, 950, H/GPreis38,60 €/ Stück * -
4
Y87KZugangskabelbaum, univers Z, 16 mm², 4P., L1, 2, 3 N=375, 400, 425, 425, H/HPreis59,60 €/ Stück * -
5
KJ31Z1Steckerstifte, universZ, für Zählersteckklemme 100 A, 1 x flexibel, 6 x starrPreis30,80 €/ Stück *
Ausschreibungstext
BKE-A, 1-phasig, universZ, Basisausführung, mit Klemmendeckel, VPE=1 Stück
Befestigungs- und Kontaktiereinrichtung BKE-AZ, mit VDE-Zeichen nach DIN VDE 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4 - 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T1, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss (Hager: KJ0101S) möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 133 mm, Höhe = 219 mm, Einbautiefe = 113 mm. Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für die Eigentumsnummer, Zählpunktsbezeichnung oder Zählerstandsinformationen bei Zählerwechsel. Stillegung mit Blindplatte (Hager: KU40xxE ) für Befestigungs- und Kontaktiereinrichtungen eHZ.
Höhe: 219 mm
Breite: 133 mm
Tiefe: 115 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU11LHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Befestigungs- und Kontaktiereinrichtung BKE-AZ, mit VDE-Zeichen nach DIN VDE 0603-5 zur Aufnahme des elektronischen Haushaltszählers (eHZ) nach VDN-Lastenheft V 1.03, deren Berührungsschutzabdeckung für den Klemmleistenbereich durch den Zähler plombiert wird, BKE Bemessungsanschluss-Vermögen je Hauptklemmstelle für Kupferleiter: 4 - 25 mm², massiv oder feindrähtig mit Aderendhülse. BKE-Klemmbrettmaße für Anschlussleitungen nach DIN 43857 T1, passend auf ZSK. Steckbare, unter Spannung montierbare, Zusatzklemmstellen für Spannungsabgriff von ungezähltem und gezähltem Strom auf Phase L2 und N, Sperrung der BKE in nicht gebrückter Stellung durch Steckschloss (Hager: KJ0101S) möglich, maximale Abmessungen in Einbaulage mit plombierbarer Berührungsschutzabdeckung und eHZ-Zähler: Breite = 133 mm, Höhe = 219 mm, Einbautiefe = 113 mm. Auf der Berührungsschutzabdeckung und der BKE sind Beschriftungsfelder für die Eigentumsnummer, Zählpunktsbezeichnung oder Zählerstandsinformationen bei Zählerwechsel. Stillegung mit Blindplatte (Hager: KU40xxE ) für Befestigungs- und Kontaktiereinrichtungen eHZ.
Höhe: 219 mm
Breite: 133 mm
Tiefe: 115 mm
Farbe: Reinweiß
Nennstrom: 63 A
Anschlussart: Schraubanschluss
Fabrikat : Hager oder gleichwertig
Artikel : KU11LHE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
