Zählersteckklemme, univers Z, Drehstrom 100 A, mit Abdeckung KJ31S
Die Zählersteckklemme univers Z für Drehstrom 100 Ampere entspricht DIN VDE 0603-3 und ist kompatibel mit Elektrizitätszählern nach DIN 43857. Sie unterstützt einen Nennstrom von 100 Ampere und ist 3-polig ausgelegt. Die Klemme bietet Anschlüsse für Hauptleitungen bis 50mm² und Steuerleitungen bis 4mm². Zusätzlich ist eine zweite Anschlussmöglichkeit für den Neutralleiter sowie eine Steuerleitungsklemme pro Phase integriert. Farbe: RAL 9010, Maße: 153x60x38 mm.
EAN
3250613802813
Marke
Hager
VPE
1 Stück
Preisgruppe
H610
Preis
263,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 6 Produkte verfügbar -
Zubehör/Ersatzteile für Klemmen 1 Produkte verfügbar -
Zubehör/Ersatzteile für Zähleranschlussklemme 1 Produkte verfügbar -
Zu- und Abgangskabelbaum 3 Produkte verfügbar
Kompatible Produkte
-
Passend zu 3 Produkte verfügbar
Optionales Zubehör
-
KJ04Z
Plombierhaube, univers Z, für Wechselstromzählersteckklemme, KJ10S
22,20 € / Stück* -
KJ01ZSteckerstifte für Zählersteckklemme 63 A, 3 Stück, 40 mm, Wechselstrom
5,50 € / Set* -
KJ31Z1Steckerstifte, universZ, für Zählersteckklemme 100 A, 1 x flexibel, 6 x starr
30,80 € / Stück* -
KJ31Z2Steckerstifte, universZ, für Zählersteckklemme 100 A, 7 Stück, flexibel
113,40 € / Stück* -
KJ37ZPlombierhaube, univers Z, für alle KJ31..
33,70 € / Stück* -
KJ31Z4Steckerstifte, universZ, für Zählersteckklemme 100 A, 7 Stück, starr
40,80 € / Stück*
-
KJ06Z
Hartpapierschieber, univers Z, für KJ04Z
5,80 € / Stück*
Passend zu
Technische Merkmale
Elektrischer Strom
-
Nennstrom100 A
Leistung
-
Gesamtverlustleistung unter Nennstrom9,56 W
Architektur
-
Polart4P
Abmessungen
-
Höhe60 mm
-
Breite153 mm
-
Tiefe38 mm
Anschluss
-
Anschlussquerschnitt Schraubklemme50 mm²
-
Leiterquerschnitt50 - 50 mm²
-
TarifanschlussNein
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Installation, Montage
-
Nominales Drehmoment5 - 5 Nm
Konnektivität
-
AnschlussartSchraubanschluss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild KJ31S
-

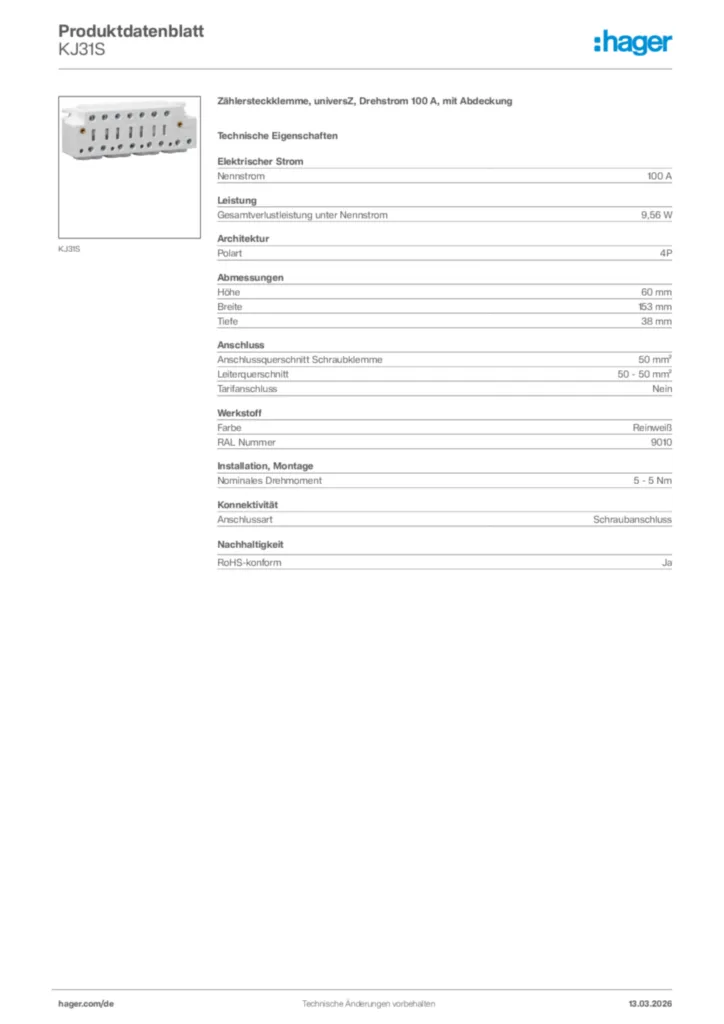

Produktdatenblatt
Hager Produktdatenblatt KJ31S
Zählersteckklemme, universZ, Drehstrom 100 A, mit Abdeckung
PDF -
Montageanleitung
Montageanleitung 6LE007276A
Montageanleitung International 2020-01-02
PDF1,94 MB
Montageanleitung 6le001254B
Montageanleitung International 2020-04-21
PDF1,73 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-02-10
PDF257,64 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KJ31Z1Steckerstifte, universZ, für Zählersteckklemme 100 A, 1 x flexibel, 6 x starrPreis30,80 €/ Stück *
-
2
KJ06ZHartpapierschieber, univers Z, für KJ04ZPreis5,80 €/ Stück *
-
3
KJ37ZPlombierhaube, univers Z, für alle KJ31..Preis33,70 €/ Stück *
-
4
KJ31Z4Steckerstifte, universZ, für Zählersteckklemme 100 A, 7 Stück, starrPreis40,80 €/ Stück *
-
5
KJ03ZSteckerstifte für Zählersteckklemme 63A, 7x45mm, DrehstromPreis13,10 €/ Set *
Ausschreibungstext
Zählersteckklemme, universZ, Drehstrom 100 A, mit Abdeckung
Zählersteckklemme angelehnt an DIN VDE 0603-3, Passend für Elektrizitätszähler nach DIN 43857 und 100A-zähler, für den schnellen und sicheren Wechsel von Elektrizitätszählern, Nennstrom: 100A, 3-polig, Mit 2. Anschluss für N-Leiter, 1 Steuerleitungsklemme pro Phase, Klemmenquerschnitt Hauptleitung bis 50mm², Klemmenquerschnitt Steuerleitung bis 4mm², Farbe: RAL 9010; Maße (LxBxH)= 153x60x38
Nennstrom: 100 A
Gesamtverlustleistung unter Nennstrom: 9,56 W
Polart: 4P
Höhe: 60 mm
Breite: 153 mm
Tiefe: 38 mm
Anschlussquerschnitt Schraubklemme: 50 mm²
Farbe: Reinweiß
Zählersteckklemme angelehnt an DIN VDE 0603-3, Passend für Elektrizitätszähler nach DIN 43857 und 100A-zähler, für den schnellen und sicheren Wechsel von Elektrizitätszählern, Nennstrom: 100A, 3-polig, Mit 2. Anschluss für N-Leiter, 1 Steuerleitungsklemme pro Phase, Klemmenquerschnitt Hauptleitung bis 50mm², Klemmenquerschnitt Steuerleitung bis 4mm², Farbe: RAL 9010; Maße (LxBxH)= 153x60x38
Nennstrom: 100 A
Gesamtverlustleistung unter Nennstrom: 9,56 W
Polart: 4P
Höhe: 60 mm
Breite: 153 mm
Tiefe: 38 mm
Anschlussquerschnitt Schraubklemme: 50 mm²
Farbe: Reinweiß
