Phasenschiene 12 Module 63A L1N-L2N-L3N-L1N-L2N-L3N QuickBusbar KDS563A
EAN
3250613710095
Marke
Hager
VPE
42 Stück
Preisgruppe
H601
Passende Tools
Preis
26,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schutzkappe/-streifen für Phasenschiene 1 Produkte verfügbar
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
Architektur
-
Polanzahl4
Abmessungen
-
Länge215 mm
Spannung
-
Stoßspannungsfestigkeit4000 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Anschluss
-
Anschlussquerschnitt bei starrem Leiter10 mm²
-
Anschluss-/SteckertypPhasenschiene mit Gabel
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Kapazität
-
Anzahl Module12
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

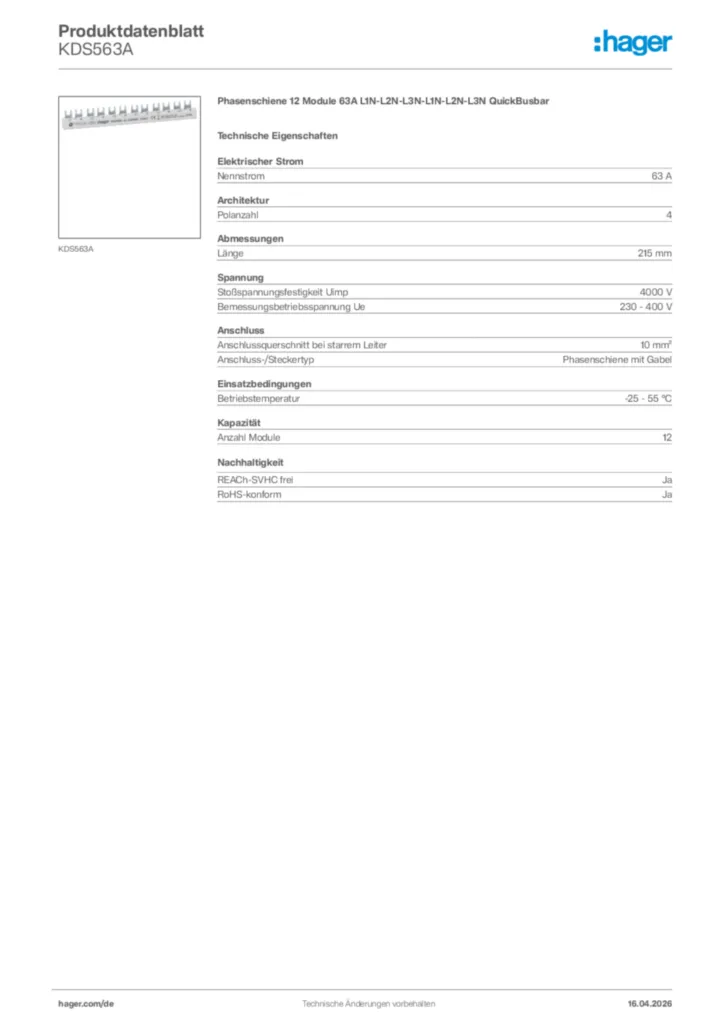

Produktbild KDS563A
-
Montageanleitung
Installationsanleitung für KCF563L, KCF663S, KCF863L, KCF963L - Phasenschiene senkrecht 63A (DE, Stand: 02.2019)
Montageanleitung en-GB, fr-FR, de-DE 2019-02-14
PDF854,11 kB -
Technische Broschüre
News - Markteinführungen Oktober 2021
(21DE0020)
PDF11,67 MB
Schnell, sicher, einfach.
quickconnect (21DE0132_01)
PDF6,92 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2018-12-14
PDF128,37 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UST22PENMontagesatz, universN, N-/PE, 800APreis47,90 €/ Stück * -
2
UST42PENMontagesatz, universN, N-/PE, 800-1600APreis44,30 €/ Stück * -
3
UST444Hauptsammelschienenträger, universN UST4, 800A für Cu 2x 20x10, 4 poligPreis36,50 €/ Stück * -
4
UST446Hauptsammelschienenträger universN UST4, 1250A für Cu 2x 30x10, 4 poligPreis38,10 €/ Stück * -
5
UST447Hauptsammelschienenträger universN UST4, 1600A für Cu 2x 40x10, 4 poligPreis39,90 €/ Stück *
Ausschreibungstext
Phasenschiene 12 Module 63A L1N-L2N-L3N-L1N-L2N-L3N QuickBusbar
Kompakte waagerechte Phasenschienen. Maximaler Berührungsschutz und Sicherheit durch fest montierte Seitenteile zur Isolierung der Kupferschienen.
Nennstrom: 63 A
Polanzahl: 4
Länge: 215 mm
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt bei starrem Leiter: 10 mm²
Betriebstemperatur: -25 - 55 °C
Fabrikat : Hager oder gleichwertig
Artikel : KDS563A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kompakte waagerechte Phasenschienen. Maximaler Berührungsschutz und Sicherheit durch fest montierte Seitenteile zur Isolierung der Kupferschienen.
Nennstrom: 63 A
Polanzahl: 4
Länge: 215 mm
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt bei starrem Leiter: 10 mm²
Betriebstemperatur: -25 - 55 °C
Fabrikat : Hager oder gleichwertig
Artikel : KDS563A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
