Leistungsschalter Baugröße h250 4polig 50kA 125A elektronischer Einstell. LSI HNC126H
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Ähnliche Produkte:
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Arbeitsstromauslöser 6 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verbindungsfunktionen 2 Produkte verfügbar -
Hilfs-Verriegelungskabel 2 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar
Optionales Zubehör
-
HXC002H
Arbeitsstromauslöser für Baugröße 48V DC (h250-h400-h630-h800-h1000)
167,90 € / Stück* -
HXC004HArbeitsstromauslöser für Baugröße 200-240V AC (h250-h400-h630-h800-h1000)
167,90 € / Stück* -
HXC003HArbeitsstromauslöser für Baugröße 100-120V AC (h250-h400-h630-h800-h1000)
167,90 € / Stück* -
HXC005HArbeitsstromauslöser für Baugröße 380-450V AC (h250-h400-h630-h800-h1000)
167,90 € / Stück* -
HXC001HArbeitsstromauslöser für Baugröße 24V DC (h250-h400-h630-h800-h1000)
167,90 € / Stück* -
HXC008HArbeitsstromauslöser für Baugröße 110V DC (h250-h400-h630-h800-h1000)
167,90 € / Stück*
-
HXC026H
Signalkontakt für Baugröße Wechslerkontakt 125V AC (h250…h1600)
98,00 € / Stück* -
HXC021HHilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)
82,40 € / Stück* -
HXC025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)
82,40 € / Stück* -
HXC024HSignalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)
99,50 € / Stück*
-
HYB010H
Anschlussverlängerung für Baugröße x/P250 4polig
54,10 € / Stück* -
HYB012HAnschlussverlängerung für Baugröße x250/h250 4polig gespreizt
68,20 € / Stück*
-
HXC018H
Unterspannungsauslöser für Baugröße 100-120V DC (h250-h400-h630)
152,00 € / Stück* -
HXC019HUnterspannungsauslöser für Baugröße 200-240V DC (h250-h400-h630)
152,00 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom125 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-250 kA
-
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
Architektur
-
Polanzahl4
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp8000 V
-
Isolationsspannung Ui800 V
Funktionen
-
AuslöseeinheitLSI
Elektrische Hauptattribute
-
Auslösezeit magnetischer Auslöser100 - 200 ms
Leistung
-
Gesamtverlustleistung unter Nennstrom18,30 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer, mechanische Schaltspiele4000
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Einbau-/AnschlussortVorne
Einstellungen
-
Einstllbereich thermischer Auslöser xIn0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers0 - 0 A
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HNC126H
-

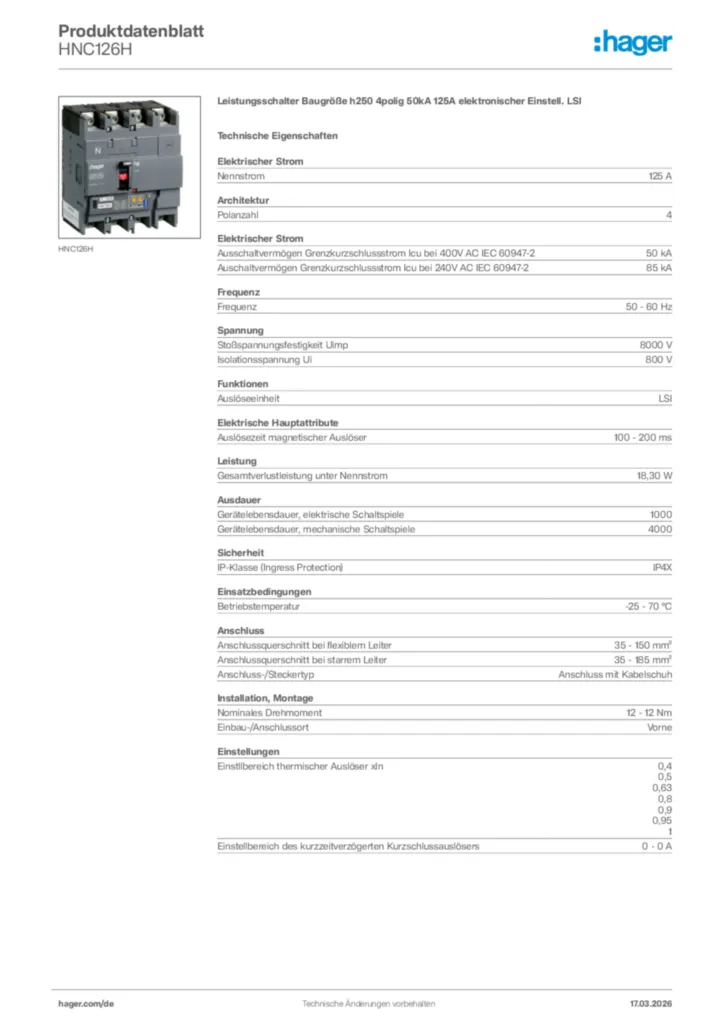

Produktdatenblatt
