Deutschland
EAN
3250613190200
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Lastumschalter 4polig 1600A HI464
Preis
7.386,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 3 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Optionales Zubehör
-
HZ014
Achsenverlängerung 200 mm für Umschalter hi800/1600
33,00 € / Stück* -
HZC106Achse 320mm für Geräte 800-1800A
49,20 € / Stück* -
HZC105Achse 200mm für Geräte 800-1800A
41,80 € / Stück*
-
HZI205
Anschlussabdeckung 1600A 4polig
152,70 € / Stück*
-
HZ164
Abgangsbrücke 4polig für HI464, HIB492
1.167,40 € / Stück* -
HZ162Abgangsbrücke für HI460, HIB490 4polig
538,00 € / Stück*
-
HZI003Drehantrieb für Lastumschalter 800-1600A, schwarz
136,20 € / Stück*
Technische Merkmale
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12000 V
Elektrischer Strom
-
Nennstrom1600 A
-
Nennstrom für kurze Zeit ICW IEC 6094778 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung100 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC11053000 W
-
Gesamtverlustleistung unter Nennstrom488 W
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementlanger Drehgriff
-
Polart4P
Abmessungen
-
Höhe288 mm
-
Breite598 mm
-
Tiefe375 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter6x 185 mm²
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HI464
-

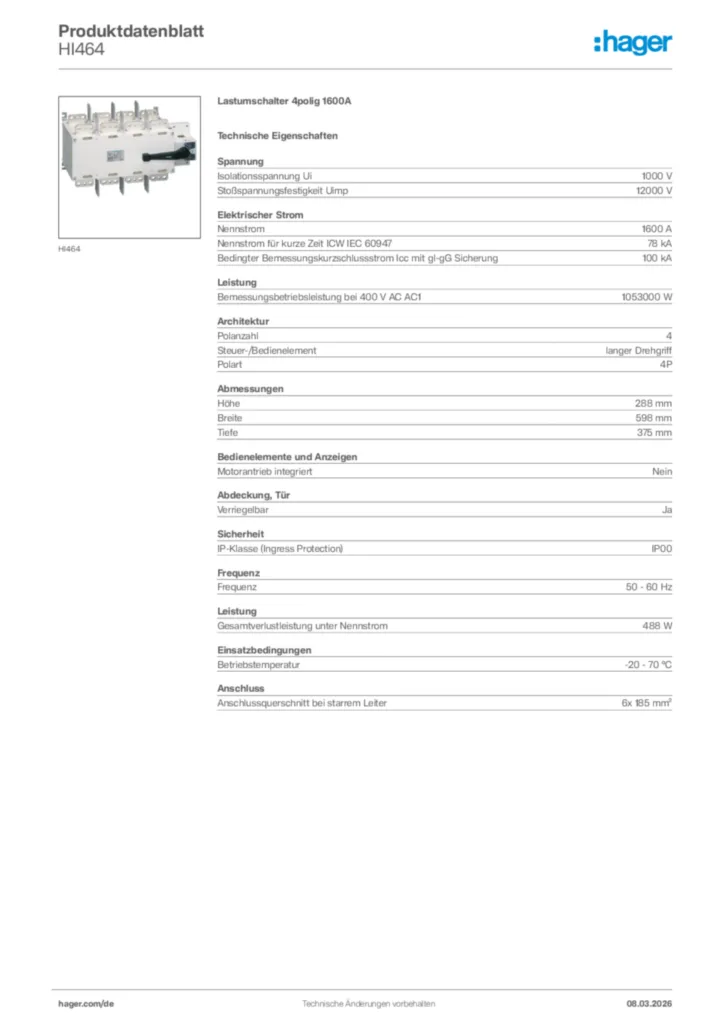

Produktdatenblatt
Hager Produktdatenblatt HI464
Lastumschalter 4polig 1600A
PDF -
Montageanleitung
Montageanleitung für HI460 - Lastumschalter 4-polig (DE-PT-EN-FR-ES-NL, Stand: 02.2019)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, nl-NL, pt-PT 2019-02-21
PDF1,27 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Konformitätserklärung en-GB 2024-12-04
PDF639,40 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HIM408Lastumschalter 3P+N 80A für Hutschiene/MontageplattePreis383,00 €/ Stück * -
2
HI458Lastumschalter 4polig 630APreis2.847,10 €/ Stück * -
3
HIM402Lastumschalter 3P+N 20A für Hutschiene/MontageplattePreis212,30 €/ Stück * -
4
HI404RLastumschalter 4polig 80APreis382,40 €/ Stück * -
5
HI451Lastumschalter 4polig 125APreis630,20 €/ Stück *
Ausschreibungstext
Lastumschalter 4polig 1600A
Umschalter nach EN60947-3 zum Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Zum Aufbau auf Montageplatte. Drei Schaltstellungen I - 0 - II.
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Nennstrom für kurze Zeit ICW IEC 60947: 78 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 100 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 1053000 W
Polanzahl: 4
Polart: 4P
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 488 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HI464
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Umschalter nach EN60947-3 zum Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Zum Aufbau auf Montageplatte. Drei Schaltstellungen I - 0 - II.
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 12000 V
Nennstrom für kurze Zeit ICW IEC 60947: 78 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 100 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 1053000 W
Polanzahl: 4
Polart: 4P
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 488 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HI464
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
