Lastumschalter 4polig 160A HI452
EAN
3250613190026
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
732,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfsschalterblock 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Klemmenabdeckung 2 Produkte verfügbar -
Schalterachse 2 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Optionales Zubehör
-
HZI002
Drehantrieb für Lastumschalter 125-630A, schwarz
69,20 € / Stück*
-
HZC202
Klemmenabdeckungen für Lasttrennschalter 125-200A, 4polig
50,40 € / Stück* -
HZI201Anschlussabdeckung 125/160A 4polig
43,10 € / Stück*
-
HZC102
Achse 320mm für Geräte 63-630A
24,30 € / Stück* -
HZC101Achse 200mm für Geräte 63-400A
22,50 € / Stück*
-
HZ156
Phasenschiene 125/160A
173,70 € / Stück*
Technische Merkmale
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
Elektrischer Strom
-
Nennstrom160 A
-
Nennstrom für kurze Zeit ICW IEC 6094712 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung100 kA
Leistung
-
Bemessungsbetriebsleistung bei 400 V AC AC1105000 W
-
Gesamtverlustleistung unter Nennstrom12,80 W
Architektur
-
Polanzahl4
-
Steuer-/Bedienelementlanger Drehgriff
-
Polart4P
Installation, Montage
-
Nominales Drehmoment9 - 9,9 Nm
Abmessungen
-
Höhe135 mm
-
Breite251 mm
-
Tiefe218 mm
Bedienelemente und Anzeigen
-
Motorantrieb integriertNein
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module8,5
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter35 - 95 mm²
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HI452
-

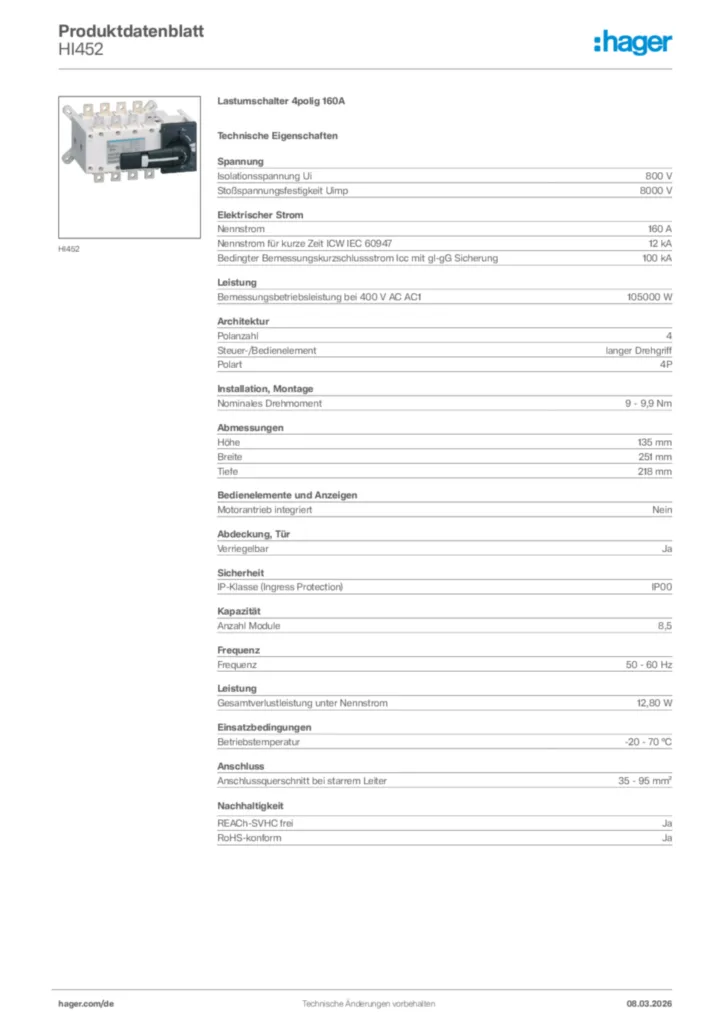

Produktdatenblatt
Hager Produktdatenblatt HI452
Lastumschalter 4polig 160A
PDF -
Montageanleitung
Montageanleitung für HI451 - Lastumschalter 4-polig (DE-PT-EN-FR-ES-NL, Stand: 11.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, nl-NL, pt-PT 2018-01-04
PDF1,35 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF573,94 kB
Konformitätserklärung en-GB 2024-12-04
PDF639,40 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HIM408Lastumschalter 3P+N 80A für Hutschiene/MontageplattePreis383,00 €/ Stück * -
2
HI460Lastumschalter 4polig 800APreis4.768,30 €/ Stück * -
3
HI464Lastumschalter 4polig 1600APreis7.386,80 €/ Stück * -
4
HI454Lastumschalter 4polig 250APreis1.146,40 €/ Stück * -
5
HIM304Lastumschalter 3polig 40A für Hutschiene/MontageplattePreis194,00 €/ Stück *
Ausschreibungstext
Lastumschalter 4polig 160A
Umschalter nach EN60947-3 zum Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Zum Aufbau auf Montageplatte. Drei Schaltstellungen I - 0 - II.
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 12 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 100 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 105000 W
Polanzahl: 4
Polart: 4P
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Frequenz: 50 - 60 Hz
Anzahl Module: 8,5
Gesamtverlustleistung unter Nennstrom: 12,80 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HI452
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Umschalter nach EN60947-3 zum Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Zum Aufbau auf Montageplatte. Drei Schaltstellungen I - 0 - II.
Isolationsspannung Ui: 800 V
Stoßspannungsfestigkeit Uimp: 8000 V
Nennstrom für kurze Zeit ICW IEC 60947: 12 kA
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung: 100 kA
Bemessungsbetriebsleistung bei 400 V AC AC1: 105000 W
Polanzahl: 4
Polart: 4P
Motorantrieb integriert: Nein
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP00
Frequenz: 50 - 60 Hz
Anzahl Module: 8,5
Gesamtverlustleistung unter Nennstrom: 12,80 W
Betriebstemperatur: -20 - 70 °C
Fabrikat : Hager oder gleichwertig
Artikel : HI452
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
