Leistungsschalter Baugröße h630 3polig 70kA 400A LSI HED400H

EAN

3250613349608

Marke

Hager

VPE

1 Stück

Preis

Preis auf Anfrage

Das Produkt ist leider nicht mehr lieferbar.
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.HEW400JR

Zubehör
Technische Merkmale
Downloads

Datenblatt

Vervollständigen Sie Ihr System

Arbeitsstromauslöser 6 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Hilfsschalterblock 4 Produkte verfügbar
Hilfs-Verriegelungskabel 2 Produkte verfügbar
Vorhängeschlosssperre für Sschalter 1 Produkte verfügbar
Verbindungsfunktionen 2 Produkte verfügbar

Technische Merkmale

Nennstrom

400 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

100 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)

60 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)

9 kA

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau

Anzahl Module

8

Ansprechzeit beim Öffnen

10 ms

Einstellbereich magnetischer Auslöser xIN

2,5, 5, 10
Einstellbereich der magnetischen Auslöser

2240 A, 2800 A, 3500 A, 4480 A, 5040 A, 5200 A, 5200 A
Einstllbereich thermischer Auslöser xIn

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

0 - 0 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

22 - 22 Nm
Einbau-/Anschlussort

Vorne

Stoßspannungsfestigkeit Uimp

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

LSI

Auslösezeit magnetischer Auslöser

100 - 200 ms

Gesamtverlustleistung unter Nennstrom

62,40 W
Verlustleistung pro Pol

20,80 W

Gerätelebensdauer, elektrische Schaltspiele

1000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C

Anschlussquerschnitt bei flexiblem Leiter

35 - 240 mm²
Anschlussquerschnitt bei starrem Leiter

35 - 240 mm²
Anschluss-/Steckertyp

Anschluss mit Kabelschuh

Motorantrieb integriert

Nein

Geeignet für DIN Schiene

Nein

Einspeisestelle

Bidirektional

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HED400H

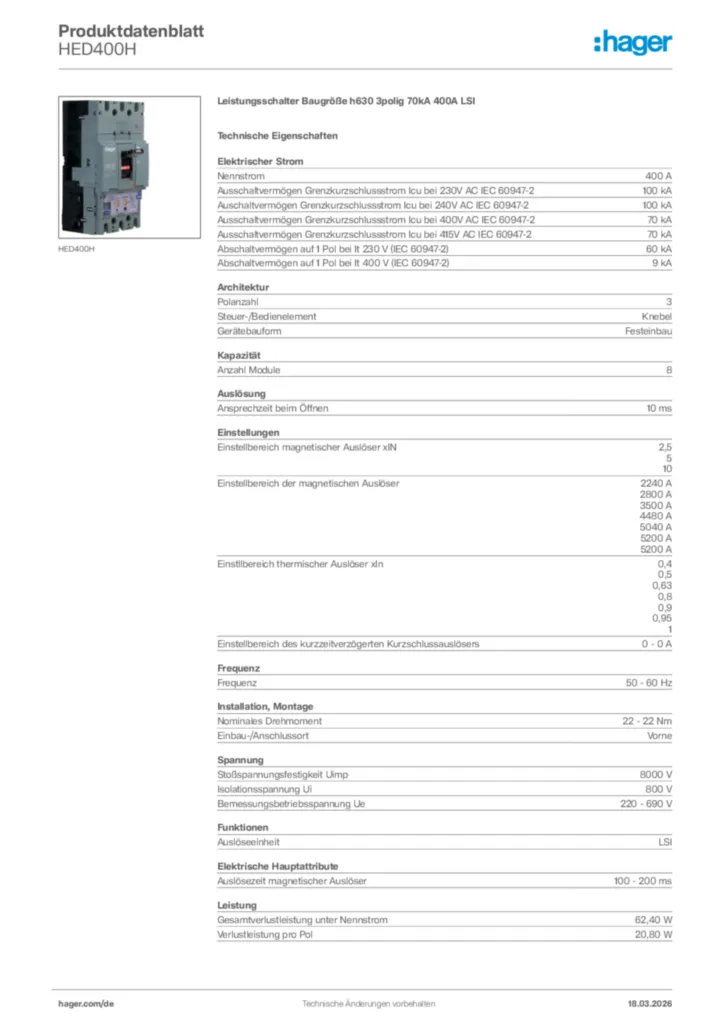

Produktdatenblatt
