Leistungsschalter Baugröße h250 4polig 70kA 125A LSI HEC126H
EAN
3250613340650
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar.
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.HET161JR
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.HET161JR
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hilfs-Verriegelungskabel 2 Produkte verfügbar -
Arbeitsstromauslöser 6 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar -
Verbindungsfunktionen 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HXC001H
Arbeitsstromauslöser für Baugröße 24V DC (h250-h400-h630-h800-h1000)
164,10 € / Stück* -
HXC002HArbeitsstromauslöser für Baugröße 48V DC (h250-h400-h630-h800-h1000)
164,10 € / Stück* -
HXC003HArbeitsstromauslöser für Baugröße 100-120V AC (h250-h400-h630-h800-h1000)
164,10 € / Stück* -
HXC004HArbeitsstromauslöser für Baugröße 200-240V AC (h250-h400-h630-h800-h1000)
164,10 € / Stück* -
HXC005HArbeitsstromauslöser für Baugröße 380-450V AC (h250-h400-h630-h800-h1000)
164,10 € / Stück* -
HXC008HArbeitsstromauslöser für Baugröße 110V DC (h250-h400-h630-h800-h1000)
164,10 € / Stück*
-
HXC018H
Unterspannungsauslöser für Baugröße 100-120V DC (h250-h400-h630)
148,60 € / Stück* -
HXC019HUnterspannungsauslöser für Baugröße 200-240V DC (h250-h400-h630)
148,60 € / Stück*
-
HXC021H
Hilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)
80,50 € / Stück* -
HXC024HSignalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)
97,30 € / Stück* -
HXC025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)
80,50 € / Stück* -
HXC026HSignalkontakt für Baugröße Wechslerkontakt 125V AC (h250…h1600)
95,80 € / Stück*
-
HYB010H
Anschlussverlängerung für Baugröße x/P250 4polig
52,90 € / Stück* -
HYB012HAnschlussverlängerung für Baugröße x250/h250 4polig gespreizt
66,70 € / Stück*

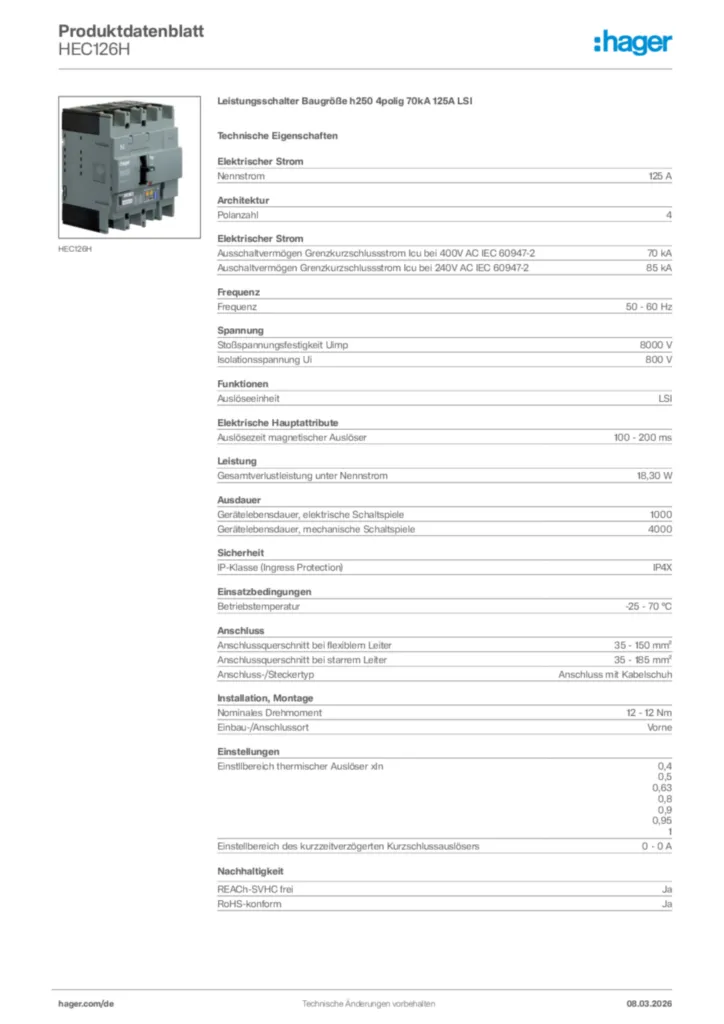

Technische Merkmale
Elektrischer Strom
-
Nennstrom125 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-270 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-285 kA
Architektur
-
Polanzahl4
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stoßspannungsfestigkeit8000 V
-
Isolationsspannung Ui800 V
Funktionen
-
AuslöseeinheitLSI
Elektrische Hauptattribute
-
Auslösezeit magnetischer Auslöser100 - 200 ms
Leistung
-
Gesamtverlustleistung unter Nennstrom18,30 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer, mechanische Schaltspiele4000
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
-
Anschluss-/SteckertypAnschluss mit Kabelschuh
Installation, Montage
-
Nominales Drehmoment12 - 12 Nm
-
Einbau-/AnschlussortVorne
Einstellungen
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers0 - 0 A
