Lasttrennschalter 4polig 63A für Hutschiene oder Montageplatte HAC406
EAN
3250613140373
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
98,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Schalterachse 3 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZC010
Drehantrieb für Lasttrennschalter 20-100A
31,80 € / Stück*
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
16,00 € / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
21,00 € / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
23,10 € / Stück*
-
HZC311
Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
24,70 € / Stück* -
HZC312Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
40,90 € / Stück*

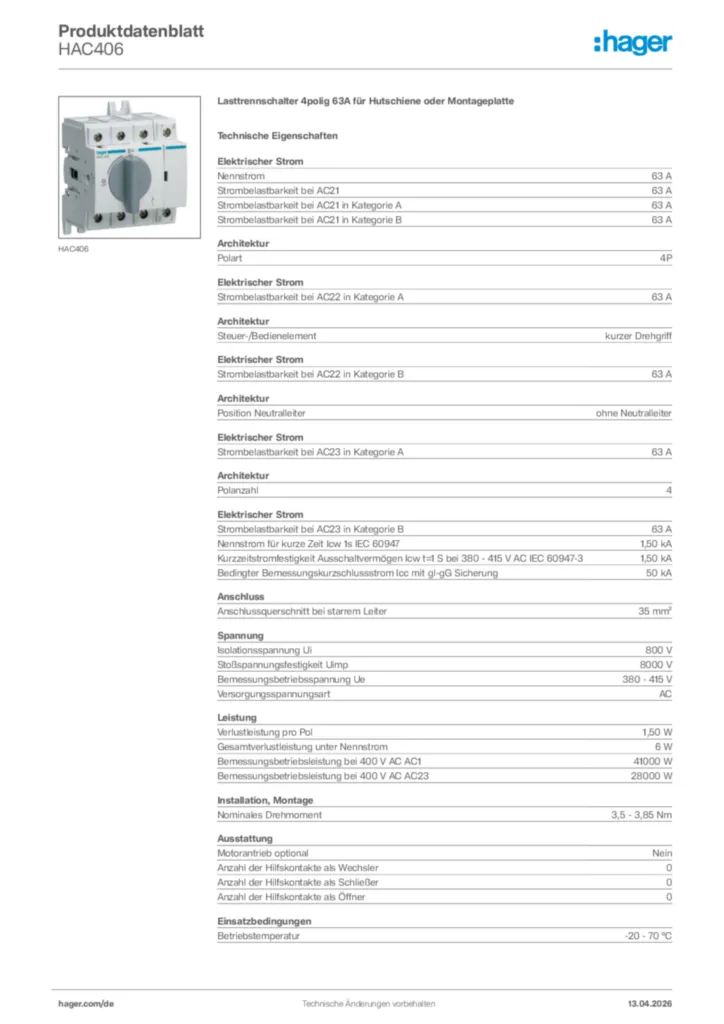

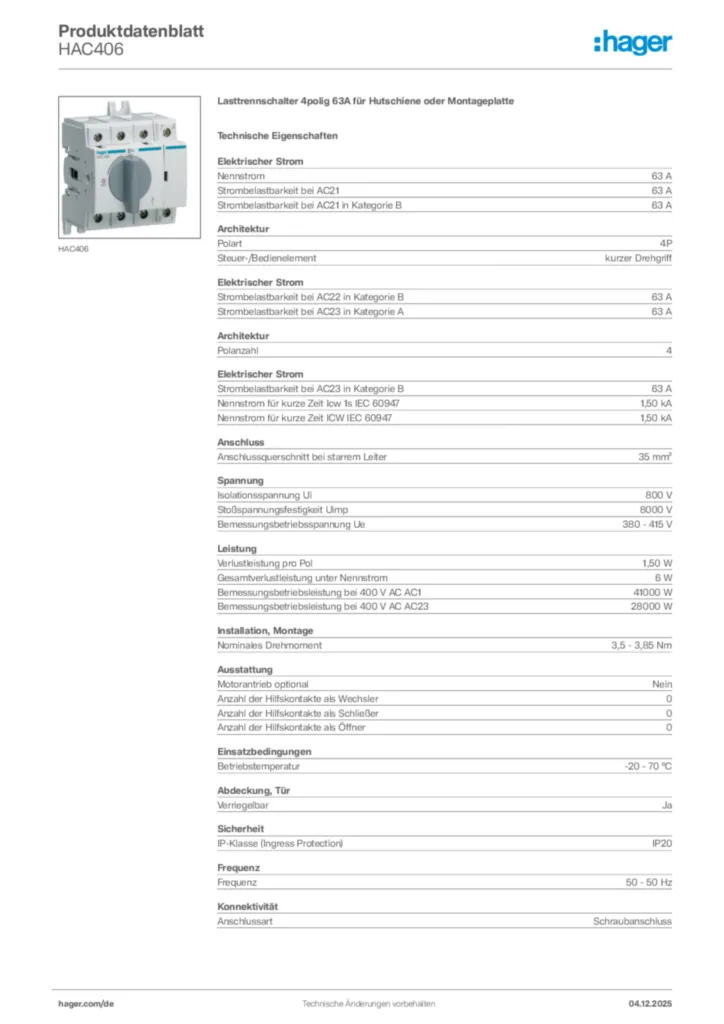

Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
-
Strombelastbarkeit bei AC2163 A
-
Strombelastbarkeit bei AC21 in Kategorie B63 A
-
Strombelastbarkeit bei AC22 in Kategorie B63 A
-
Strombelastbarkeit bei AC23 in Kategorie A63 A
-
Strombelastbarkeit bei AC23 in Kategorie B63 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609471,50 kA
-
Nennstrom für kurze Zeit ICW IEC 609471,50 kA
Architektur
-
Polart4P
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polanzahl4
Anschluss
-
Anschlussquerschnitt bei starrem Leiter35 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol1,50 W
-
Gesamtverlustleistung unter Nennstrom6 W
-
Bemessungsbetriebsleistung bei 400 V AC AC141000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2328000 W
Installation, Montage
-
Nominales Drehmoment3,5 - 3,85 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 50 Hz
Konnektivität
-
AnschlussartSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module4
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HAC406
-
Montageanleitung
Montageanleitung International 2022-04-08
PDF1,72 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF835,39 kB
Declaration
Konformitätserklärung International 2022-09-07
PDF635,00 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SH363KKompaktschalter 63A 3 Schließer 400V AC mit Zusatzklemme 2, 5PLEPreis67,90 €/ Stück * -
2
SH363NKompaktschalter 63A 3 Schließer 400V AC 2, 5PLEPreis57,40 €/ Stück * -
3
SH363SKompaktschalter 63A 3 Schließer 400V AC sperrbar 2, 5PLEPreis77,50 €/ Stück * -
4
SH463BKompaktschalter 63A 4 Schließer 400V AC mit Zusatzklemme 3, 5PLEPreis94,60 €/ Stück * -
5
SH463NKompaktschalter 63A 4 Schließer 400V AC 3, 5PLEPreis89,40 €/ Stück *
Ausschreibungstext
Lasttrennschalter 4polig 63A für Hutschiene oder Montageplatte
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Nennstrom: 63 A
Polart: 4P
Verlustleistung pro Pol: 1,50 W
Gesamtverlustleistung unter Nennstrom: 6 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 41000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : HAC406
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Nennstrom: 63 A
Polart: 4P
Verlustleistung pro Pol: 1,50 W
Gesamtverlustleistung unter Nennstrom: 6 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 41000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : HAC406
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
