Gerätebecher mit STD 2x vweiß 2x vrot, Eingangsstecker 180° WAGO Winsta 3polig GTVR4WA3
EAN
4012740004077
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Bald verfügbar
Technische Merkmale
Abmessungen
-
Tiefe45 mm
-
Länge225 mm
-
Breite75 mm
Anschluss
-
Anschlussquerschnitt bei starrem Leiter1.5 - 2.5 mm²
-
Anschlussleitung halogenfreiNein
Funktionen
-
Systemgebundenes SteckverbindersystemJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

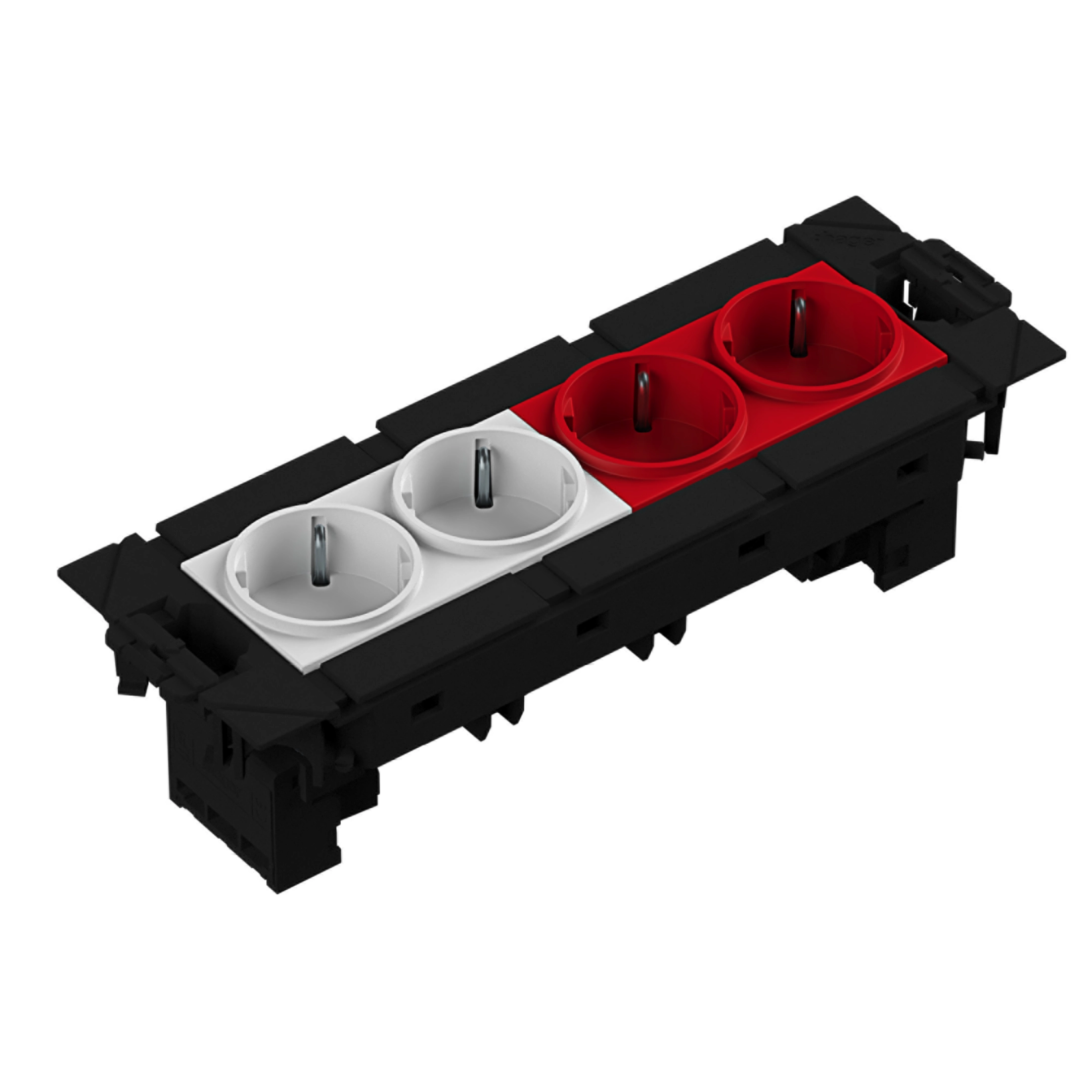

Produktbild GTVR4WA3
-

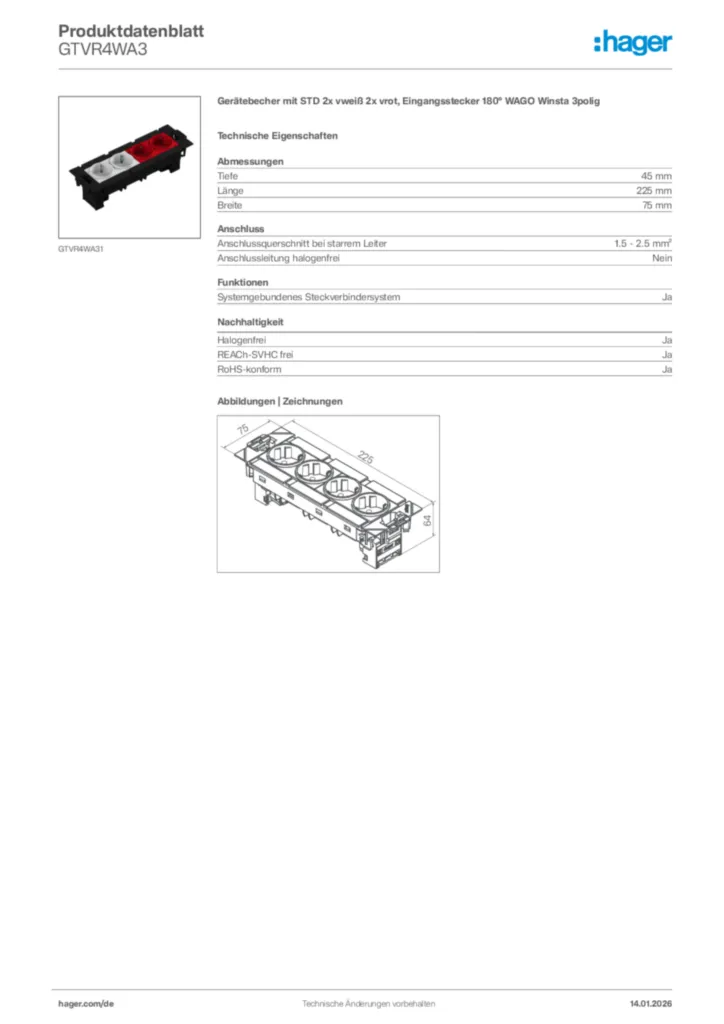

Produktdatenblatt
Hager Produktdatenblatt GTVR4WA3
Gerätebecher mit STD 2x vweiß 2x vrot, Eingangsstecker 180° WAGO Winsta 3polig
PDF -
Bedienungsanleitung
Bedienungsanleitung en-GB, de-DE 2025-09-24
PDF5,39 MB -
DXF Dateien
DXF Dateien International 2025-08-29
DXF492,15 kB -
STEP Dateien
STEP Dateien International 2025-08-29
STP78,63 MB -
Produkt Zeichnung
Produkt Zeichnung International 2025-08-11
PDF110,91 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VZ30UAKeystone Modul, universal, USB 3.0 A-Buchse 90° gewinkelt auf USB 3.0 A-BuchsePreis25,30 €/ Stück * -
2
VZ10LSCKeystone Modul, univers, LWL, SC Buchse auf SC Buchse, SimPLEx, Multimode, weißPreis31,10 €/ Stück * -
3
VZ20USKeystone Modul, universal, USB, USB 2.0 A-Buchse auf USB 2.0 A-BuchsePreis19,10 €/ Stück * -
4
VZ20HSKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 180°, kompakte BauformPreis23,70 €/ Stück * -
5
VZ20HAKeystone Modul, universal, HDMI Buchse auf HDMI Buchse, 90° gewinkeltPreis29,80 €/ Stück *
Ausschreibungstext
Gerätebecher mit STD 2x vweiß 2x vrot, Eingangsstecker 180° WAGO Winsta 3polig
Geräteträger, anschlussfertig, zur Montage in Versorgungseinheiten und Kassetten der Größe Q16, Q12, R12, R10 (Mitte), mit folgenden Eigenschaften:
- Schutzkontaktsteckdose 2-fach, 33°-Ausrichtung, 16A/250V, verkehrsweiß
- Schutzkontaktsteckdose 2-fach, 33°-Ausrichtung, 16A/250V, verkehrsrot
- 2 Eingangsstecker Plug & Play, WAGO Winsta, 3-polig
- Mindest-Bodenaufbauhöhe bei Versorgungseinheiten mit 5 mm Bodenbelagsaussparung und 45er Steckdosen mit 180°-Steckverbindern: 93 mm
- Mindest-Bodenaufbauhöhe bei Versorgungseinheiten mit 12 mm Bodenbelagsaussparung und 45er Steckdosen mit 180°-Steckverbindern: 100 mm
- Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2
Tiefe: 45 mm
Länge: 225 mm
Breite: 75 mm
Anschlussquerschnitt bei starrem Leiter: 1.5 - 2.5 mm²
Anschlussleitung halogenfrei: Nein
Systemgebundenes Steckverbindersystem: Ja
Fabrikat : Hager oder gleichwertig
Artikel : GTVR4WA3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Geräteträger, anschlussfertig, zur Montage in Versorgungseinheiten und Kassetten der Größe Q16, Q12, R12, R10 (Mitte), mit folgenden Eigenschaften:
- Schutzkontaktsteckdose 2-fach, 33°-Ausrichtung, 16A/250V, verkehrsweiß
- Schutzkontaktsteckdose 2-fach, 33°-Ausrichtung, 16A/250V, verkehrsrot
- 2 Eingangsstecker Plug & Play, WAGO Winsta, 3-polig
- Mindest-Bodenaufbauhöhe bei Versorgungseinheiten mit 5 mm Bodenbelagsaussparung und 45er Steckdosen mit 180°-Steckverbindern: 93 mm
- Mindest-Bodenaufbauhöhe bei Versorgungseinheiten mit 12 mm Bodenbelagsaussparung und 45er Steckdosen mit 180°-Steckverbindern: 100 mm
- Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2
Tiefe: 45 mm
Länge: 225 mm
Breite: 75 mm
Anschlussquerschnitt bei starrem Leiter: 1.5 - 2.5 mm²
Anschlussleitung halogenfrei: Nein
Systemgebundenes Steckverbindersystem: Ja
Fabrikat : Hager oder gleichwertig
Artikel : GTVR4WA3
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
