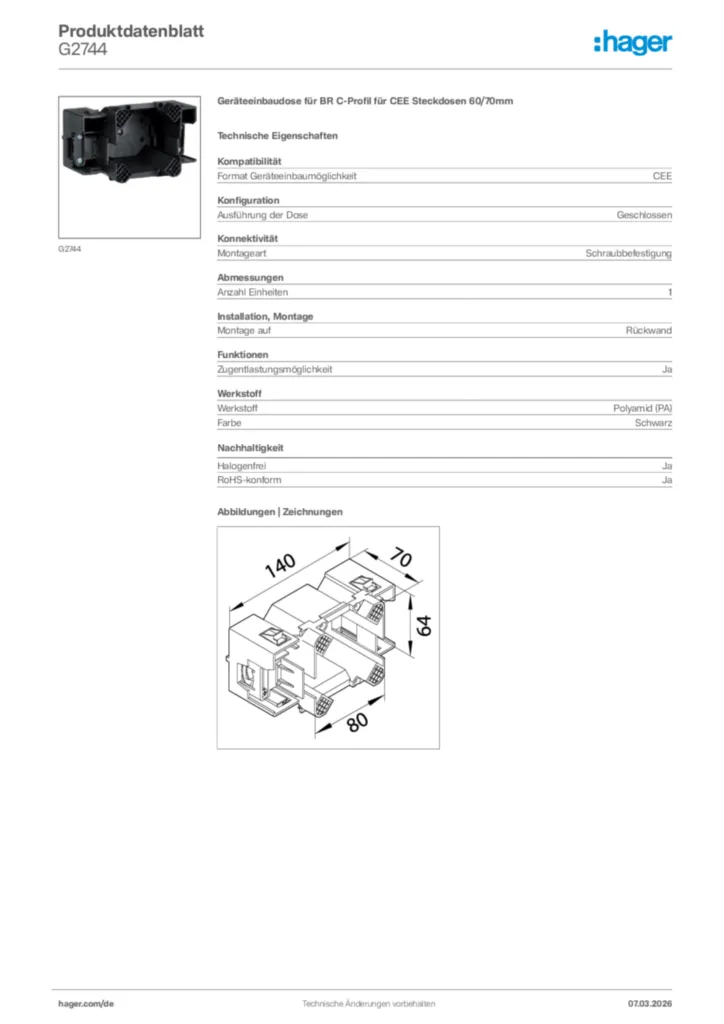

Hager

G2744

Geräteeinbaudose für BR C-Profil für CEE Steckdosen 60/70mm
Best-Nr.
G2744
EAN-Nr.
4012740909501
VPE
1 Stück
Preisgruppe
T020
Preis
42,70 € / Stück *

Technische Merkmale

  • Produktkompatibilität
    • Für C-Profil Geräteeinbausysteme
  • Ausführung der Dose
    • Geschlossen
  • Länge
    • 140 mm
  • Breite
    • 64 mm
  • Tiefe
    • 70 mm
  • Format Geräteeinbaumöglichkeit
    • CEE
  • Befestigungsspur für Einbaugeräte
    • 60/67,5 mm
  • Montageart
    • Geschraubt
  • Montageart der Dose
    • Rückwand
  • Zugentlastungmöglichkeit
    • ja
  • Farbe
    • schwarz
  • Werkstoff
    • Polyamid (PA)
  • Halogenfrei
    • ja

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für G2744

  • Umwelt-Produktdeklaration (PEP)

  • Umwelt-Produktdeklaration (PEP)

    PDF
    252 KB
  • PEP_Hager_GBD50131_FR

    PDF
    55 KB
  • Umwelt-Produktdeklaration (PEP)

    PDF
    206 KB
  • Montageanleitungen

  • Montageanleitung für G2744 - Geräteeinbaudose für BR, CEE Steckdosen 60/70 mm (Stand: 06.2017)

    PDF
    2 MB
  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - Geräteeinbau C-Profil

    Stand: 01.01.2020

    PDF
    188 KB
Weitere Downloads

Systemtext

Geräteeinbau für Gehäuse mit C-Profil
Geräteeinbau-Komponenten mit Befestigungstechnik für Gehäuse mit C-Profil für Brüstungskanäle: Steckdosen, Master/Slave Steckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen.

1. Einbaugeräte mit Drehknebelbefestigung für Gehäuse mit C-Profil: Einbaugeräte, anreihbar und verpolsicher durch 3-poliges Steckverbindersystem mit Berühungsschutz, Prüföffnungen in gestecktem Zustand zugänglich. Anschluss mit konfektionierten Leitungen mit Eingangsbuchse und Ausgangsstecker oder über Steckklemmen mit Standard-Leitungen. Kanalsteckdosen: 2-fach oder 3-fach Kanalsteckdosen, Master/Slave Steckdosen, 2-fach Kanalsteckdosen mit Steckdosentopf 45 Grad oder 1-fach Kanalsteckdosen mit Zusatzfunktion (Kontroll-Wippschalter, Überspannungsschutz).

2. Einbaugeräte mit Einbaudosen zur Rastbefestigung für Gehäuse mit C-Profil: Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen. Einbaugeräte: Überspannungsschutzmodul, Datenmodule/-dosen 2-/3-fach, Fernmeldeanschlussdosen und BK/Sat-Anschlussdosen für terrestrischen-, BK- und Satelliten-Anschluss als Durchgangs-, Stichleitungs- oder Enddose.

3. Standard-Geräteeinbau zum Einbau in Geräteeinbaudosen zur Rastbefestigung für Gehäuse mit C-Profil: Unterputz-Schalterprogramme mit oder ohne Rahmen des Herstellers.

Hinweis: Alle Einbaugeräte bzw. Einsätze sind mit Abdeckungen, Rahmen oder mit schnittkaschierenden/anreihbaren Blenden mit und ohne Kennzeichnungsschild zu montieren.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Geräteeinbaudose für BR C-Profil für CEE Steckdosen 60/70mm
Geräteeinbaudose für CEE-Geräte bis 32 A zur C-Profil Befestigung, mit 4 Gerätehalteschrauben und 2 Zugentlastungen, für unterschiedliche Hersteller.
  • Produktkompatibilität :Für C-Profil Geräteeinbausysteme
  • Ausführung der Dose :Geschlossen
  • Länge :140 mm
  • Breite :64 mm
  • Tiefe :70 mm
  • Format Geräteeinbaumöglichkeit :CEE
  • Befestigungsspur für Einbaugeräte :60/67,5 mm
  • Montageart :Geschraubt
  • Montageart der Dose :Rückwand
  • Zugentlastungmöglichkeit :ja
  • Farbe :schwarz
  • Werkstoff :Polyamid (PA)
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : G2744
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
