Hager

G2261

Konsole zur Verwendung mit Adapterplatte für Wandabstand 78-125mm aus Stahl
Best-Nr.
G2261
EAN-Nr.
4012740203487
VPE
10 Stück
Preisgruppe
T040
Preis
22,20 € / Stück *

Pro Konsole muss eine Universalkonsole und eine Adapterplatte bestellt werden

Technische Merkmale

  • WD-Abstand oder Auslegerlänge
    • 78 / 125 mm
  • Kanalmontage
    • einhängen
  • Werkstoff
    • Stahl
  • Oberfläche
    • verzinkt
  • Halogenfrei
    • ja

Downloads

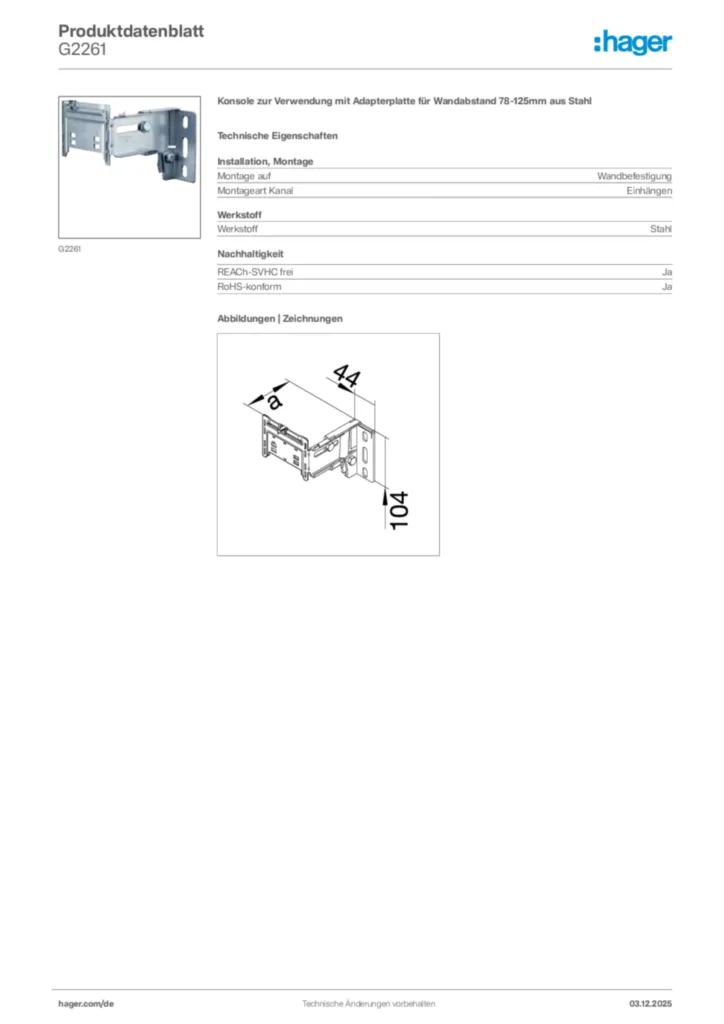

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für G2261

  • Montageanleitungen

  • Bedienungsanleitung für G2260, G2270 - Adapterplatte, Konsole (DE-EN-FR, Stand: 04.2013)

    PDF
    431 KB
  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Brüstungskanalsysteme Zubehör

    Stand: 01.01.2020

    PDF
    301 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
Weitere Downloads

Systemtext

Brüstungsverkleidung und Zubehör
Brüstungsverkleidung für Elektro-Installationskanal-Systeme zur optischen Kaschierung von Rohren, Heizungen, o.ä.

Bei Brüstungskanälen mit Brüstungsverkleidungen entsteht ein nahtloser Übergang bei Nischen, Wandvorsprüngen oder Brüstungen. Die Brüstungsverkleidung bestehend aus folgenden Systemkomponenten: Konsole, Lamelle, Erstlamelle und Paneele sowie Zubehör.

Konsolen aus Stahlblech
Konsolen für Brüstungskanäle bestehend aus: Universalkonsole (Wandhalterung), Neigungswinkel vertikal verstellbar -/+ 3°, verstellbarem Wandabstand und Adapterplatte, zum Einhängen in die Universalkonsole zur werkzeuglosen Befestigung des Brüstungskanals.

Lamellen aus Aluminium
Profil zur optischen Kaschierung von Rohren, Heizungen, o.ä. bei Nischen, Wandvorsprüngen oder Brüstungen. Lamellen senkrecht oder waagerecht montierbar.

Paneele aus Stahlblech
Paneele zur optischen Kaschierung von Rohren, Heizungen, o.ä. Länge min. 200 mm - max. 1500 mm, Höhe min. 400 - max. 900 mm. Kombination Paneel- und Lamellenverkleidung möglich.

Standfüße, ein- bzw. zweiteilig, Stahlblech
Standfuß ein- bzw. zweiteilig, zur freien Platzierung im Raum bei fehlender Wandbefestigungsmöglichkeit oder zur zusätzlichen Kanalunterstützung bei großen Spannweiten oder Ausladung der Konsole.

Hinweis: Montageanleitungen beachten.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Konsole zur Verwendung mit Adapterplatte für Wandabstand 78-125mm aus Stahl
Universalkonsole, Neigungswinkel vertikal verstellbar -/+ 3°, verstellbarem Wandabstand, in Verbindung mit der Adapterplatte, zur werkzeuglosen Befestigung des Brüstungskanals.

Hinweis: Zur Konsolenmontage werden Universalkonsole und Adapterplatte benötigt.

  • WD-Abstand oder Auslegerlänge :78 / 125 mm
  • Kanalmontage :einhängen
  • Werkstoff :Stahl
  • Oberfläche :verzinkt
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : G2261
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
