Feldverteiler Aufputz und Zubehör

Feldverteiler AP, IP31, SKII, 120 PLE + Mediafeld, geschlitze Tür, 800x800x161mm FWB53K1

Name: FWB53K1
Brand: Hager
SKU: FWB53K11
Price: 1330.6 EUR

Feldverteiler Aufputz, IP31, Schutzklasse II, bietet 120 Platzeinheiten. Maße: 800x800x161 mm, mit geschlitzter Tür und integriertem Mediafeld. Geeignet für strukturierte und sichere Energieverteilung in Wohn- und Geschäftsbereichen.

EAN

3250612740222

Marke

Hager

VPE

1 Stück

Preisgruppe

H140

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

1.330,60 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Schließsystem 18 Produkte verfügbar
Montageplatte für Verteilergehäuse 7 Produkte verfügbar
Zubehör 5 Produkte verfügbar
Abschottung 3 Produkte verfügbar
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Einführungsflansch für Gehäuse 1 Produkte verfügbar

Technische Merkmale

Anzahl der Leitungs-/Rohreinführungen

12

Geeignet für Aussenbereich

Nein
Montage auf

Aufputz

Nennstrom

125 A

Anzahl der Schienen

10
Anzahl Reihen

5
Anzahl Felder

3
Mit Schloss

Nein
Mit Neutralleiterklemmenblock

Ja
Mit Erdungsklemmenblock

Ja
Mit Montageplatte

Ja

Anzahl Module

120

Mit Leitungseinführung

Ja

Höhe

800 mm
Breite

800 mm
Tiefe

165 mm
Einbauhöhe

800 mm
Einbaubreite

800,00 mm
Einbautiefe

0,00 mm
Breite in Teilungseinheiten

36

Anzahl Schranktüren

2
Ausführung des Handgriffes

Klappgriff mit Vorreiber
Mit transparentem Deckel/Tür

Nein

Montageart

Aufputz

Werkstoff

Stahl
RAL Nummer

9010
Farbe

Reinweiß

Schutzklasse

Schutzklasse II
Stoßfestigkeit IK

IK09
IP-Klasse (Ingress Protection)

IP31
Schließungstyp

Stangenschloss, Ohne Schloss

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - Enclosures FWP, univers, IP44, SKII, 120PLE (english)

PDF

8,50 MB

Hager REACH declaration FWB53K1

PDF

RoHS Report FWB53K1

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild FWB53K1

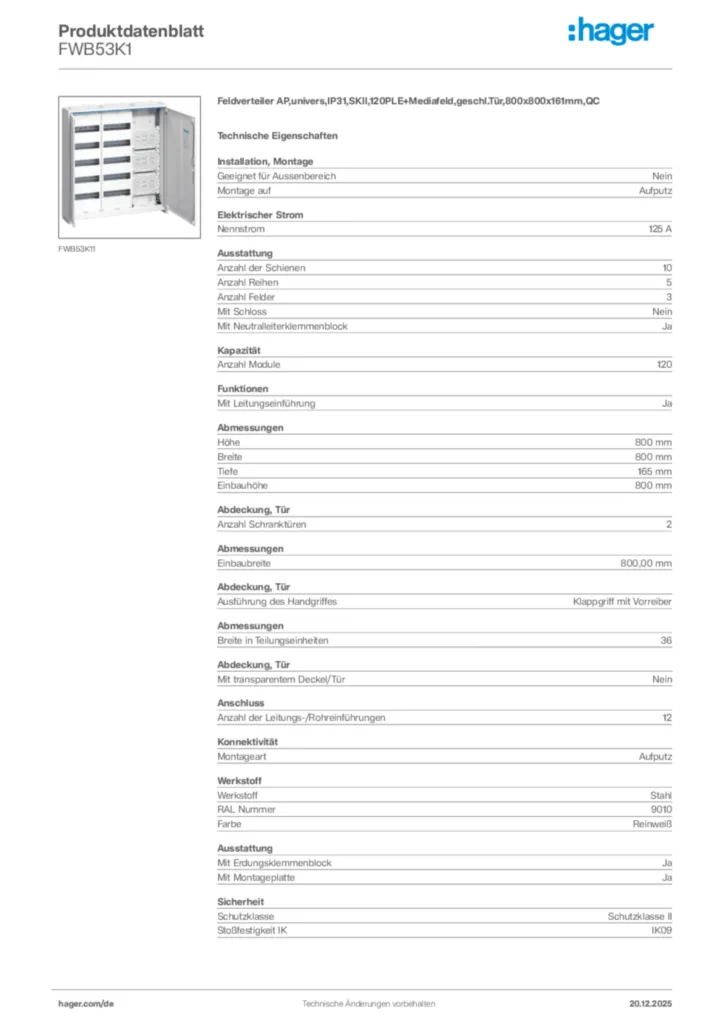

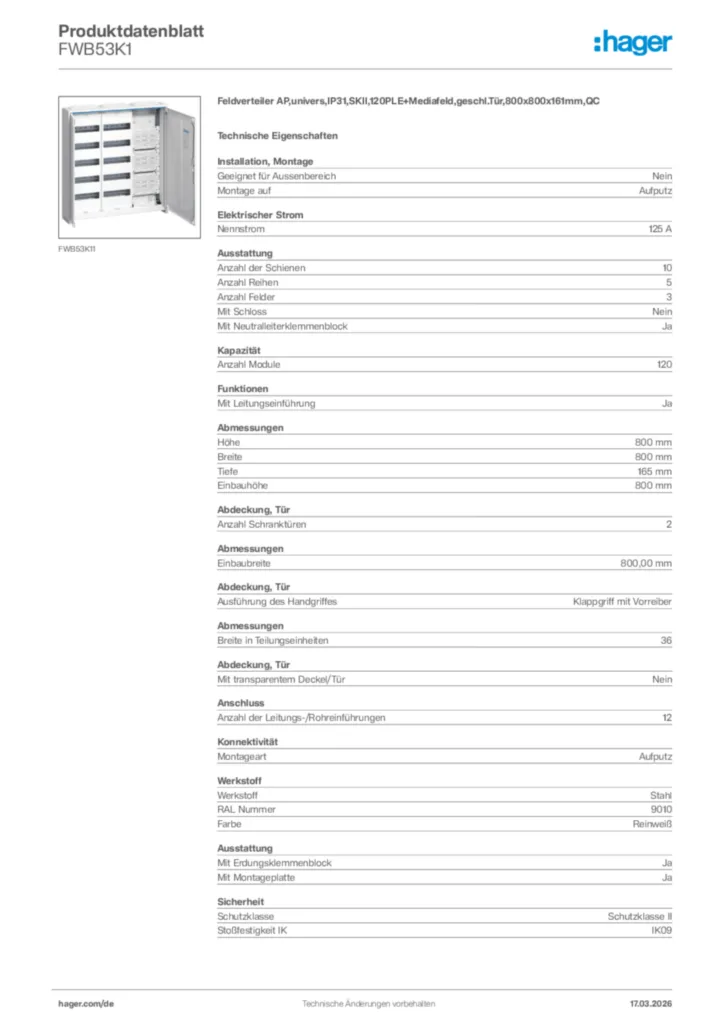

Produktdatenblatt

Hager Produktdatenblatt FWB53K1

Feldverteiler AP,univers,IP31,SKII,120PLE+Mediafeld,geschl.Tür,800x800x161mm,QC

PDF
Bedienungsanleitung

Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)

Zählerschrankgehäuse

PDF

3,08 MB

Montageanleitung für QC-Steckklemme

PE/N-Klemme

PDF

673,51 kB
Montageanleitung

Montageanleitung für UM00M0 - Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250 mm (Stand: 10.2018)

Montageanleitung International 2020-01-01

PDF

4,94 MB
BIM Revit Objekte

Serie: Univers. Aufputz-Verteiler IP31 mit DIN-Schienensystem. Deutsch REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,28 MB

Serie: Univers. Aufputz-Verteiler IP31 mit DIN-Schienensystem. Nicht gehosted Deutsch REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,26 MB

Serie: Univers. Unterputz-Verteiler IP31 mit DIN-Schienensystem. Deutsch REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,25 MB

Serie: Univers. Unterputz-Verteiler IP31 mit DIN-Schienensystem. Deutsch REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,23 MB
Handbuch

Handbuch univers FWB (DE, 2023-01)

Handbuch de-DE 2023-03-30

PDF

23,41 MB

Handbuch univers FWB (EN, 2023-01)

Handbuch en-GB 2023-03-30

PDF

23,14 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2023-05-12

PDF

332,34 kB

Declaration

Konformitätserklärung International 2022-08-29

PDF

143,25 kB

Declaration

Konformitätserklärung International 2022-03-09

PDF

1,44 MB

Mehr Downloads

Ausschreibungstext

Feldverteiler AP,univers,IP31,SKII,120PLE+Mediafeld,geschl.Tür,800x800x161mm,QC

Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit geschlitzter Blechtür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz links bestückt mit profilierten Tragschienen, 7,5 mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen, inklusiv PE/N-QuickConnect-Klemmen auf Träger montiert, und mit Multimediafeld rechts bestückt mit Kunststoffplatten auf profilierten Tragschienen ohne Berührungsschutzabdeckungen. Innerer Berührungsschutz (SKII) aus Kunststoff, Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten und durchgehende vertikale Abschottung zwischen Multimedia und Energiefeld. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Türen rechts und links anschlagbar. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss (ab Schrankbreite 800 mm) und Klappgriff plombierbar. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.

Montage auf: Aufputz
Anzahl der Schienen: 10
Anzahl Reihen: 5
Anzahl Felder: 3
Anzahl Module: 120
Höhe: 800 mm
Breite: 800 mm
Tiefe: 165 mm
Anzahl Schranktüren: 2
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP31
Halogenfrei: Nein
Schließungstyp: Stangenschloss
Ohne Schloss

Fabrikat : Hager oder gleichwertig
Artikel : FWB53K1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
