Hagerplan - Der Ausschreibungstextkonfigurator Planungssoftware Hagercad - Schnell, sicher, effektiv

Steuerschränke Orion

Orion Schrank, Stahlblech Schutzklasse I, 400x400x200mm FL108A

Name: FL108A
Brand: Hager
SKU: FL108A
Price: 154 EUR

Preis

154,00 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Einsatz für Schließsystem 3 Produkte verfügbar
Schließsystem 5 Produkte verfügbar
Steuerung Klimatisierung (Schaltschrank) 1 Produkte verfügbar
Heizelement für Gehäuse 2 Produkte verfügbar
Montageplatte für Verteilergehäuse 1 Produkte verfügbar
Plantasche 1 Produkte verfügbar

Technische Merkmale

Höhe

400 mm
Breite

400 mm
Tiefe

200 mm
Materialdicke Seitenwand

1,2 mm

IP-Klasse (Ingress Protection)

IP65
Schutzklasse

Schutzklasse I
Schließungstyp

3-Kant 7 mm, Schloss mit Schlüssel
Stoßfestigkeit IK

IK10

Anzahl der Öffnungen für Flanschplatten

2

Montage auf

Wandbefestigung
Geeignet für Aussenbereich

Nein

Farbe

Lichtgrau
RAL Nummer

7035
Oberfläche

Pulverbeschichtet
Werkstoff

Stahl

Anzahl Schranktüren

1
Mit transparentem Deckel/Tür

Nein
Art der Schranktür

Einzeltür

Nennstrom

250 A

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

REACH declaration FL108A

PDF

RoHS Report FL108A

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild FL108A

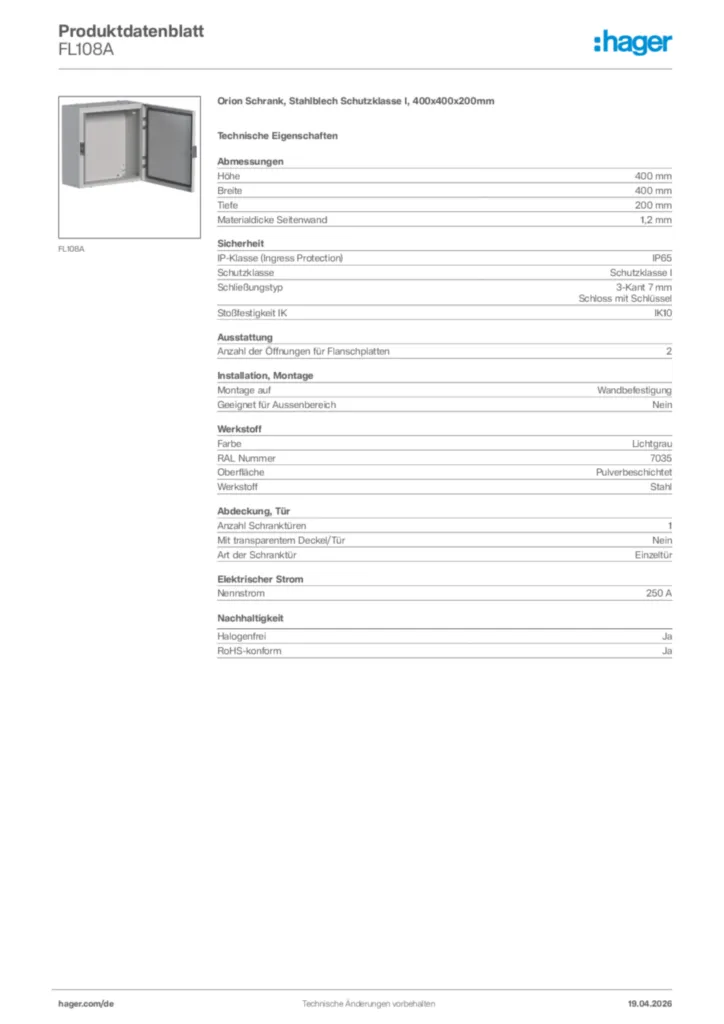

Produktdatenblatt

Hager Produktdatenblatt FL108A

Orion Schrank, Stahlblech Schutzklasse I, 400x400x200mm

PDF
Montageanleitung

Instruction sheet

Montageanleitung International 2020-11-10

PDF

32,87 MB

Montageanleitung International 2023-02-16

PDF

32,87 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
BIM Revit Objekte

Serie: Orion Plus. Gehäuse - IP65 - Klasse I - Stahlgehäuse - Tiefe 200 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,32 MB

Serie: Orion Plus. Gehäuse - IP65 - Klasse I - Stahlgehäuse - Tiefe 200 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,41 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Planungssoftware Hagercad - Schnell, sicher, effektiv

Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.

URL

Mehr Downloads

Ausschreibungstext

Orion Schrank, Stahlblech Schutzklasse I, 400x400x200mm

Leergehäuse aus Stahlblech, für Montageplatte, geeignet für die Herstellung von Schaltgerätekombinationen nach DIN EN 61439-1/3, Schutzart IP 65. Zum Einbau von Geräten auf verzinkter bzw. isolierter Montageplatte. Dieser Wandaufbauverteiler eignet sich für die Montage im Innenbereich sowie bei aggressiven Umgebungsbedingungen und hoher mechanischer Beanspruchung. Bestehend aus Unterteil ohne Vorprägung zur Leitungseinführung. Aufliegende Tür mit eingeschäumter Dichtung und einem bzw. zwei Schlössern mit 3mm Doppelbart-Einsatz, durch andere Schließungen austauschbar, Türanschlag rechts.

Höhe: 400 mm
Breite: 400 mm
Tiefe: 200 mm
IP-Klasse (Ingress Protection): IP65
Schutzklasse: Schutzklasse I
Schließungstyp: 3-Kant 7 mm
Schloss mit Schlüssel
Montage auf: Wandbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1

Fabrikat : Hager oder gleichwertig
Artikel : FL108A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
