EAN

3250616003293

Marke

Hager

VPE

1 Stück

Preisgruppe

H040

Hagerplan - Der Ausschreibungstextkonfigurator Planungssoftware Hagercad - Schnell, sicher, effektiv

Feuerwiderstandsfähige Verteilerschränke

Brandschutzschrank, univers, 2048 x 398 x 349 mm, 90 Minuten FB21SE

Name: FB21SE
Brand: Hager
SKU: FB21SE1
Price: 5718.2 EUR

Preis

5.718,20 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Seiten/Rückwand 1 Produkte verfügbar
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar

Technische Merkmale

Höhe

2048 mm
Breite

398 mm
Tiefe

349 mm
Materialdicke Seitenwand

70 mm

Feuerwiderstandsklasse

EI90
IP-Klasse (Ingress Protection)

IP44
Schutzklasse

Schutzklasse II
Schließungstyp

Schloss mit Schlüssel
Stoßfestigkeit IK

IK10

Anzahl Felder

1
Anzahl der Öffnungen für Flanschplatten

2
Anzahl Reihen

12

Montage auf

Bodenbefestigung
Geeignet für Aussenbereich

Nein

Farbe

Lichtgrau
RAL Nummer

7035
Oberfläche

Lackiert
Werkstoff

Steinwolle
Glanzgrad

Matt

Anzahl Schranktüren

1
Anzahl der Schlösser

1
Mit transparentem Deckel/Tür

Nein

Nennstrom

250 A

Nennspannung

400 - 400 V

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

Hager REACH declaration FB21SE

PDF

Hager RoHS Report FB21SE

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild FB21SE

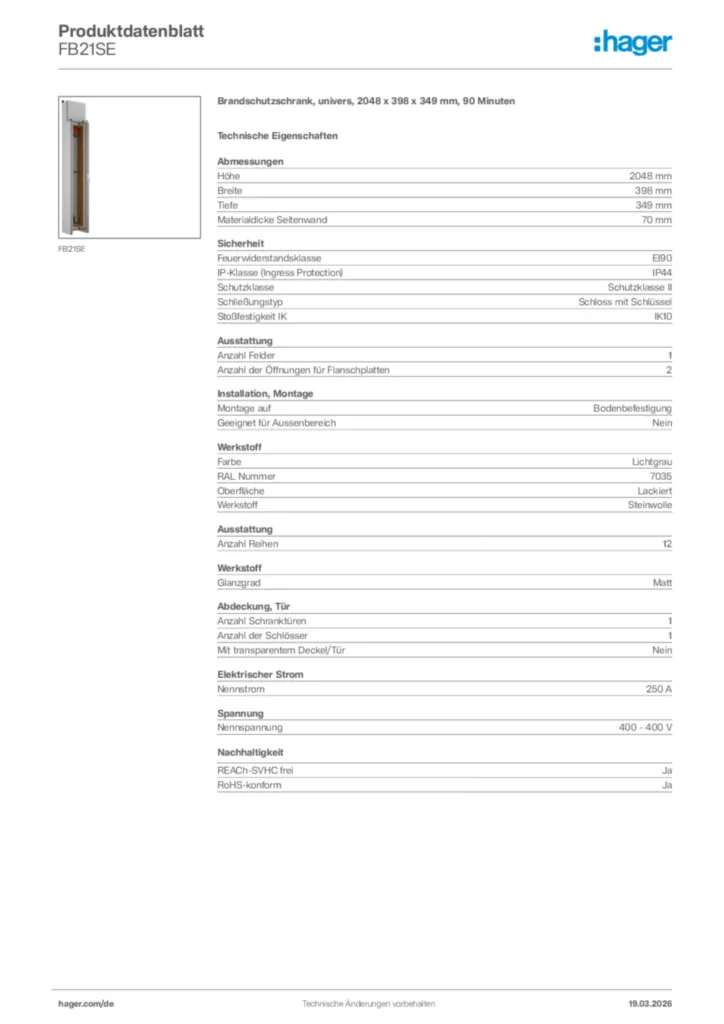

Produktdatenblatt

Hager Produktdatenblatt FB21SE

Brandschutzschrank, univers, 2048 x 398 x 349 mm, 90 Minuten

PDF
Tipps

Hager Tipp 31

Fluchtwege sichern - Funktionen erhalten (15DE0039)

PDF

3,98 MB

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
BIM Revit Objekte

Serie: Univers. Gehäuse - Feuerhemmendes IP44-Gehäuse - Tiefe 349 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,86 MB

Serie: Univers. Gehäuse - Feuerhemmendes IP44-Gehäuse - Tiefe 349 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,90 MB
Handbuch

6LE005634D_Brandschutzgehäuse_FBxxLE_FBxxSE_V1.3

Handbuch de-DE 2022-03-14

PDF

2,20 MB

6LE008979A_Brandschutzgehäuse_FBxxLE_FBxxSE_V1.3_2022_EN

Handbuch en-GB 2020-01-01

PDF

1,05 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Planungssoftware Hagercad - Schnell, sicher, effektiv

Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.

URL
Produktzertifikat

Produktzertifikat de-DE 2024-03-19

PDF

2,06 MB
Konformitätserklärung

Konformitätserklärung en-GB 2026-03-06

PDF

709,43 kB

Mehr Downloads

Ausschreibungstext

Brandschutzschrank, univers, 2048 x 398 x 349 mm, 90 Minuten

Elektro-Brandschutz-Standschrank F90 zur Aufstellung an der Wand oder frei im Raum (Freiaufstellung) durch zusätzliche Rückwand (optional) zur Sicherung von Flucht- und Rettungswegen (Brandlastdämmung), vorbereitet zum Aufbau einer Niederspannungsverteilung bis 630A. geeignet für den Funktionserhalt von sicherheitstechnischen Anlagen im Brandfall über 90 Minuten. Das Gehäuse ist aus nichtbrennbarem Baustoff der Klasse A2 - s1, d0 gefertigt, IP44, Schutzklasse II, Farbe ähnl. RAL7035 und Leitungseinführungen oben/unten. Allgemeine bauaufsichtliche Zulassungen (DIBt): Z-86.1-82. Standschrank bestehend aus Leer-Gehäuse, Sockel mit abnehmbare Sockelblende unterfahrbar (z.B. mit Hubwagen), Befestigungslaschen und Befestigungsmaterial, Kabelkühlaufsatz mit Dämmmaterial. Tür ein- oder zweitürig in den Korpus einschlagend mit Türanschlag rechts oder links wechselbar, Öffnungswinkel 180°. Tür mit Schwenkhebel, Türverschluss über Schubstange mit 2-Punkt-Verriegelung und mit DIN Halbzylinder Doppelbart, austauschbar, Türbänder aus Edelstahl. Rückwand mit aktivem Belüftungssystem 230V AC kaltrauchdicht, im Brandfall selbst abschaltend über Rauchmelder und selbsttätig aufschäumende Brandschutzdichtung (umlaufend).

Hinweise: Passender Kabelkühlaufsatz und verstärkte Rückwand (nicht enthalten) für die freie Aufstellung des Standschrankes ist zwingend notwendig. Das Gehäuse kann mit verschiedenen Oberflächen (Dekor/Lack/Furnier/Metall) ab Hersteller versehen werden.

Höhe: 2048 mm
Breite: 398 mm
Tiefe: 349 mm
Feuerwiderstandsklasse: EI90
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: Schloss mit Schlüssel
Anzahl Felder: 1
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1

Fabrikat : Hager oder gleichwertig
Artikel : FB21SE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
