Kontrollrelais Unterspannung VDE 1P+N/3P+N 1 Wechsler EUU100
EAN
3250615600578
Marke
Hager
VPE
1 Stück
Preisgruppe
H417
Passende Tools
Preis
120,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Kapazität
-
Anzahl Module1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 4 mm²
Spannungsversorgung
-
Versorgungsspannung3N, 400/230 V
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Auslösung
-
Max. zulässige Rückfallverzögerungszeit0,20 s
Installation, Montage
-
Montage aufDIN Schiene
Leistung
-
Gesamtverlustleistung unter Nennstrom0,60 W
Abmessungen
-
Höhe87 mm
-
Breite17,50 mm
-
Tiefe65 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

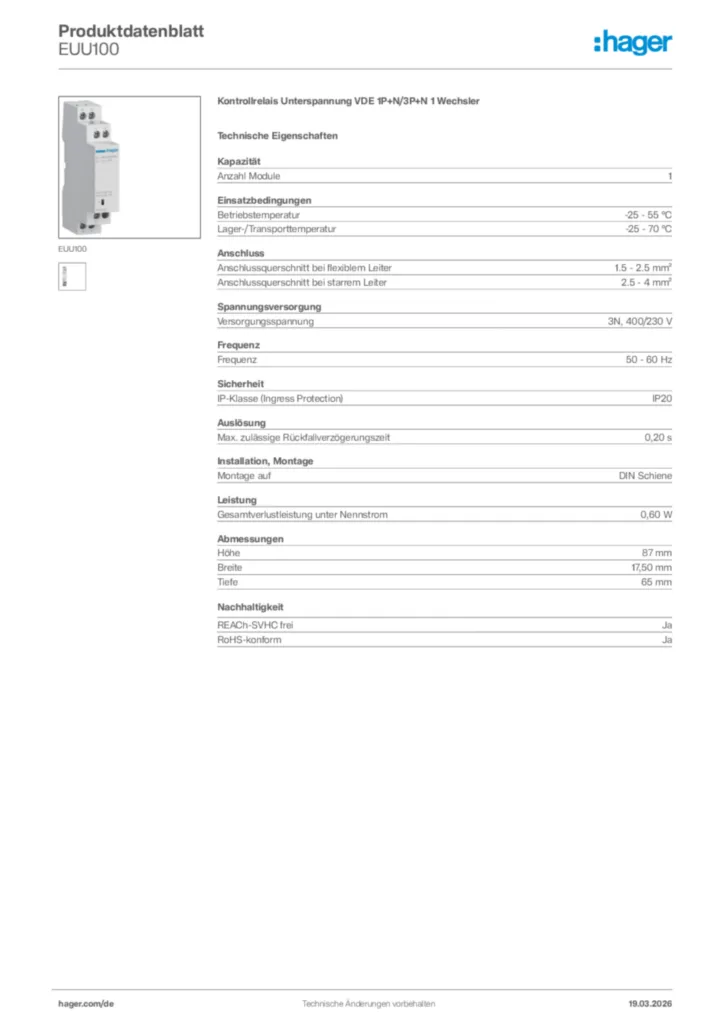

Produktbild EUU100
-
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE 2023-04-06
PDF703,21 kB -
Produktinformation
Kontroll- und Überwachungsrelais
(23DE0188)
PDF3,00 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2022-11-22
PDF316,26 kB
Konformitätserklärung International 2022-11-22
PDF271,93 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ED183Lastabwurfrelais Bemessungstrombereich 6, 7-39APreis46,30 €/ Stück * -
2
ERC216Installationsrelais 16A 2S 230VPreis52,80 €/ Stück * -
3
ERC218Installationsrelais 16A 1S + 1Ö 230VPreis60,00 €/ Stück * -
4
ERC418Installationsrelais 16A 2Schließer und 2 Öffner 230VPreis66,90 €/ Stück * -
5
ERD216Installationsrelais 16A 2S 24VPreis66,90 €/ Stück *
Ausschreibungstext
Kontrollrelais Unterspannung VDE 1P+N/3P+N 1 Wechsler
Kontroll- und Überwachungsrelais für Unterspannung in Ein- und Dreiphasennetzen (L+N, 3L+N). Geeignet für Anlagen mit Notstromversorung und Sicherheitsbeleuchtung nach DIN VDE 0108-0100 und DIN VDE 0100-718. Feste Schaltschwelle bei 0,85 x Un und feste Hysterese von 5 %. Montage auf Hutschiene (DIN-Schiene), mit LED-Signalisierung.
Fabrikat : Hager oder gleichwertig
Artikel : EUU100
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kontroll- und Überwachungsrelais für Unterspannung in Ein- und Dreiphasennetzen (L+N, 3L+N). Geeignet für Anlagen mit Notstromversorung und Sicherheitsbeleuchtung nach DIN VDE 0108-0100 und DIN VDE 0100-718. Feste Schaltschwelle bei 0,85 x Un und feste Hysterese von 5 %. Montage auf Hutschiene (DIN-Schiene), mit LED-Signalisierung.
Fabrikat : Hager oder gleichwertig
Artikel : EUU100
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
