Deutschland
EAN
3250612400041
Marke
Hager
VPE
1 Stück
Preisgruppe
H430
Installationsschütz brummfrei, handbetrieb Ein/Aus/auto 25A,2S, 230V ETC225S
Preis
79,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
3,50 € / Stück*
-
ESC001
Plombierkappe für Schütze 1M
2,20 € / Stück*
Technische Merkmale
Anschluss
-
Kontaktart2 Schließer
-
Anzahl der Kontakte2
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 10 mm²
Elektrischer Strom
-
Bemessungsstrom IN25 A
Kapazität
-
Anzahl Module1
Frequenz
-
Frequenz50 - 50 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp4000 V
-
Isolationsspannung Ui250 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Steuerspannung AC230 - 230 V
-
Steuerspannung DC0 - 0 V
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Gebrauch
-
GebrauchskategorieAC-7a/AC-7b
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele100000
-
Gerätelebensdauer, elektrische Schaltspiele30000
Texte
-
SicherheitshinweisHumfree-Schütze sind nicht für intensive Anwendungsfälle geeignet (24/7-Versorgung) und in diesen Fällen müssen industrielle Schütze verwendet werden.
Leistung
-
Leistungsabgabe bei IN5,20 W
-
Anzugsverbrauch2,50 VA
Abmessungen
-
Höhe83 mm
-
Breite17,85 mm
-
Tiefe64 mm
Ausstattung
-
Anzahl Schließerkontakte2
-
Anzahl Öffnerkontakte0
-
Mit Schieber für HandschaltungJa
Installation, Montage
-
Nominales Drehmoment1,20 - 1,20 Nm
Funktionen
-
BrummfreiJa
Architektur
-
Polanzahl2
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ETC225S
-
Produktdatenblatt

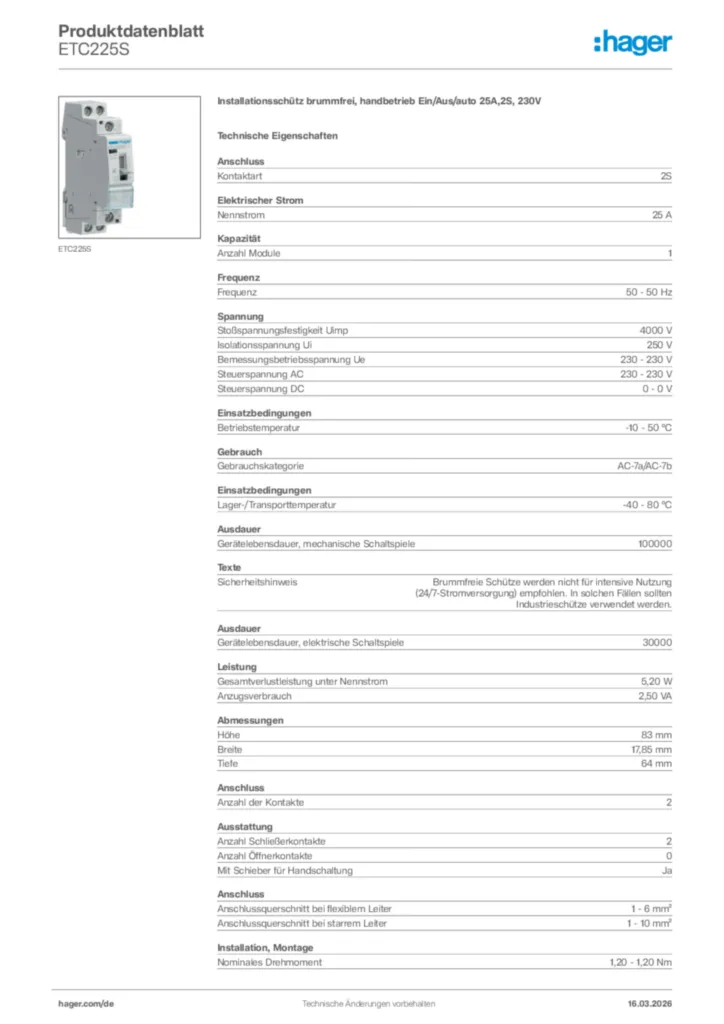

Hager Produktdatenblatt ETC225S
Installationsschütz brummfrei, handbetrieb Ein/Aus/auto 25A,2S, 230V
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Datenblatt
UK_MD_TDS_Contactors.pdf
Technical data sheet including characteristics for Contactors and Override Contactors.
PDF197,47 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-23
PDF383,45 kB
Konformitätserklärung en-US 2026-07-14
PDF266,79 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ESC425SInstallationsschütz brummfrei 25A 4 Schließer 230VPreis97,60 €/ Stück * -
2
ESC225InstallationsSchütze 25A 2S 230VPreis76,90 €/ Stück * -
3
ERD218Installationsrelais 16A 1S + 1Ö 24VPreis63,20 €/ Stück * -
4
ESC325SInstallationsschütz brummfrei 25A 3 Schließer 230VPreis96,40 €/ Stück * -
5
ESC080Hilfsschalter 6A 1 Schließer und 1 Öffner 230VPreis30,80 €/ Stück *
Ausschreibungstext
Installationsschütz brummfrei, handbetrieb Ein/Aus/auto 25A,2S, 230V
Schütz brummfrei mit Berührungsschutz nach DIN EN 61095 (DIN VDE 0637-3) mit Handschaltung (Hand-0-Auto) am Gerät, Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche.
Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 2S
Nennstrom: 25 A
Anzahl Module: 1
Isolationsspannung Ui: 250 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 2
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ETC225S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schütz brummfrei mit Berührungsschutz nach DIN EN 61095 (DIN VDE 0637-3) mit Handschaltung (Hand-0-Auto) am Gerät, Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche.
Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 2S
Nennstrom: 25 A
Anzahl Module: 1
Isolationsspannung Ui: 250 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 2
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ETC225S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
