Installationsschütz brummfrei 63A 2 Schließer 230V ESC263S
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
-
Klemmenabdeckung 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Kontaktart2S
-
Anzahl der Kontakte2
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 25 mm²
-
Nennstrom63 A
-
Anzahl Module3
-
Frequenz50 - 50 Hz
-
Stoßspannungsfestigkeit4000 V
-
Isolationsspannung Ui440 V
-
Steuerspannung AC230 - 230 V
-
Steuerspannung DC0 - 0 V
-
Betriebstemperatur-10 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
-
Gerätelebensdauer, mechanische Schaltspiele1000000
-
Gerätelebensdauer, elektrische Schaltspiele30000
-
Gesamtverlustleistung unter Nennstrom14,50 W
-
Anzugsverbrauch5,20 VA
-
Höhe85 mm
-
Breite54 mm
-
Tiefe60 mm
-
Anzahl Schließerkontakte2
-
Anzahl Öffnerkontakte0
-
Mit Schieber für HandschaltungNein
-
SicherheitshinweisBrummfreie Schütze werden nicht für den intensiven Gebrauch (24/7-Stromversorgung) empfohlen und in solchen Fällen sollten Industrieschütze verwendet werden.
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ESC263S
-
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellhilfe de-DE 2023-11-17
PDF7,45 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalt- und Meldegeräte
Technische Beilage (multi-product) de-DE 2022-02-23
PDF605,36 kBVerlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -

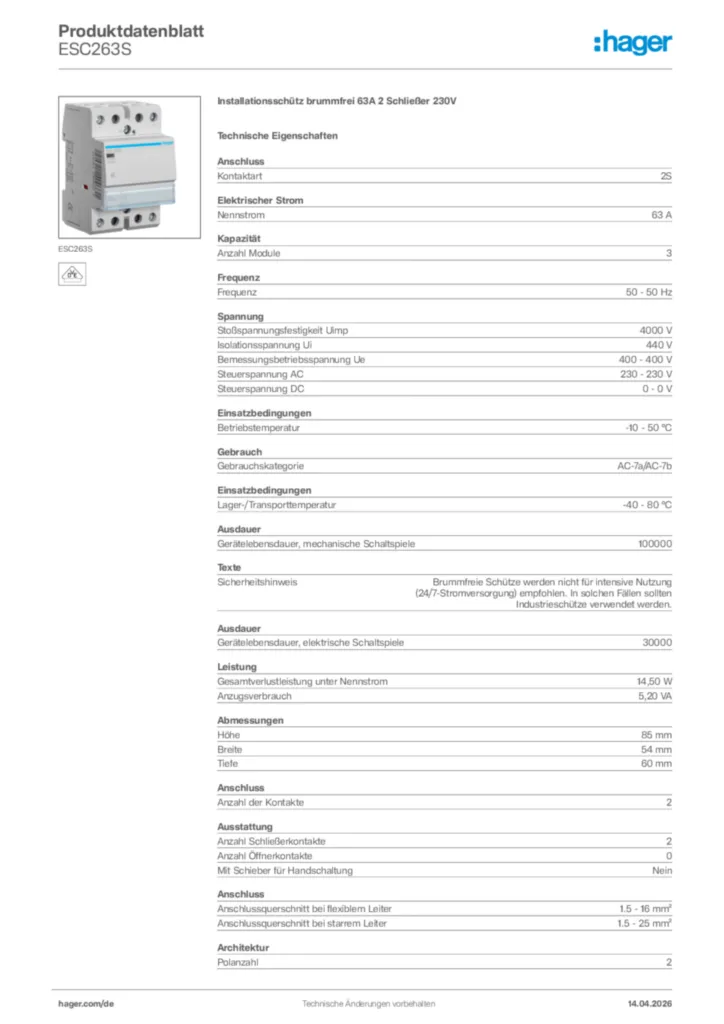

Produktdatenblatt
Produktdatenblatt en-GB 2020-01-01
PDF197,47 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Tools de-DE 2023-09-14
URLHagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URLInstallationsschütze
Tools de-DE 2022-08-25
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-23
PDF386,51 kBDeclaration
Konformitätserklärung International 2021-05-04
PDF224,65 kB
Ausschreibungstext
Schütz brummfrei nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Gleichstrom-Magnetsystem mit Schutzschaltung gegen Überspannung und zur Begrenzung von Störspannungsspitze, zum brummfreien Dauerbetrieb und gewährleistet geringe Schaltgeräusche.
Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 2S
Nennstrom: 63 A
Anzahl Module: 3
Isolationsspannung Ui: 440 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 2
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ESC263S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
