Deckenanschlusssäule 2-seitig Spannbereich 3,1-3,4m Alu DA200 L=3,05m eloxiert DAS2803100ELN
Die Deckenanschlusssäule DA200 aus eloxiertem Aluminium bietet eine variable Höhe von 3,1 bis 3,4 Meter und eine Länge von 3,05 Meter. Sie ist 2-seitig nutzbar und verfügt über einen Spannmechanismus mit Schnellbefestigung aus verzinktem Stahl. Ideal für die Montage von Elektro-Installationskanal-Systemen und Einbaugeräten. Inklusive Trennwand, Deckenkaschierung und vormontierter Libelle zur präzisen Ausrichtung sowie Erdungszubehör.
EAN
4012740907606
Marke
Hager
VPE
1 Stück
Preisgruppe
T150
Preis
1.235,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Angegebener Längenbereich entspricht dem Höhenbereich der festen Decke. Die dazugehörige max. Zwischendeckenhöhe ist der unterste Höhenwert minus 50 mm
Technische Merkmale
Abmessungen
-
Tiefe130 mm
-
Breite98 mm
-
Montagehöhe3,1 - 3,4 m
-
Höhenausgleich300 mm
-
Lichter innerer Querschnitt10800 - 10800 mm²
-
SäulenformRechteckig
-
Oberteil Breite80 mm
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile2
Ausstattung
-
EinstellbarJa
-
OrtsveränderlichNein
Kabel
-
KabeleinführungspositionOben
Installation, Montage
-
Geeignet für DeckenmontageJa
-
Geeignet für BodenmontageJa
Werkstoff
-
WerkstoffAluminium
-
OberflächeEloxiert
-
FarbeAluminium
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

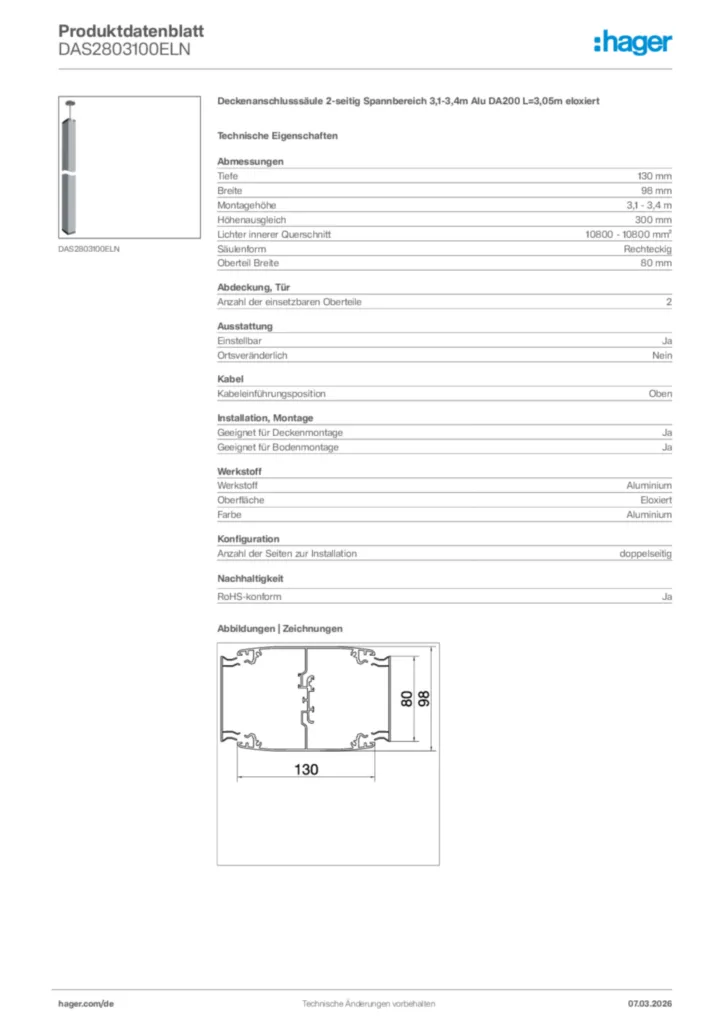

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild DAS2803100ELN
-
Bedienungsanleitung
Montageanleitung für DAS24527009010, DAS4527009010, DAS8025009010 - Deckenanschlusssäulen (Stand: 11.2018)
Bedienungsanleitung International 2020-01-01
PDF1,72 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB
Mediensäule
Schule digital<br>Zukunftsfähige Installation für Unterrichtsräume (20DE0137)
PDF5,56 MB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.DA
Stand: 01.04.2022
PDF221,59 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL
Säulenkonfigurator
Konfigurieren Sie ihr Produkt per Drag & Drop!
URL -
Konformitätserklärung
EU-Konformitätserklärung DA_DB_DE
Konformitätserklärung International 2017-11-20
PDF133,23 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
DAF28020009016Deckenanschlusssäule 2-seitig mit Schlauch Aluminium zu DA200 L=2m verkehrsweiß1.255,70 €/ Stück * -
2
DAF2802000ELNDeckenanschlusssäule 2-seitig mit Schlauch Aluminium zu DA200 Länge 2m eloxiert953,20 €/ Stück * -
3
DAF8020009016Deckenanschlusssäule 1-seitig mit Schlauch Aluminium zu DA200 L=2m verkehrsweiß784,60 €/ Stück * -
4
DAF802000ELNDeckenanschlusssäule 1-seitig mit Schlauch Aluminium zu DA200 Länge 2m eloxiert595,30 €/ Stück * -
5
DAK28028009016Deckenanschlusssäule 2-seitig mit Klemmbefestigung Alu DA200 L=2, 8m verkehrsweiß1.255,70 €/ Stück *
Ausschreibungstext
Deckenanschlusssäule 2-seitig Spannbereich 3,1-3,4m Alu DA200 L=3,05m eloxiert
Elektro-Installationskanal-System Deckenanschlusssäule aus Aluminium mit Spannmechanismus zur Deckenanbindung als Geräteeinbausystem zum Einbau von Geräteeinbau-Komponenten. Bestehend aus rechteckigem Grundprofil leicht gewölbt, Oberteil 80 mm, 1- oder 2-zweiseitig, Trennwand, Deckenkaschierung, Spannmechanismus mit Schnellbefestigung aus verzinktem Stahl, vormontierte Libelle zur Ausrichtung und Erdungszubehör zur elektrischen Verbindung Grundprofil/Oberteil. Deckenanschlusssäule zum Einbau von Einbaugeräten in frontrastender Befestigungstechnik. Alle Einbaugeräte/Einsätze sind mit Abdeckungen, Rahmen oder schnittkaschierenden/anreihbaren Blenden mit/ohne Kennzeichnungsschild zu montieren.
Hinweise: Erdungsmaßnahmen sind fachgerecht auszuführen. Angegebene Länge entspricht der Säulenprofillänge.
Tiefe: 130 mm
Breite: 98 mm
Montagehöhe: 3,1 - 3,4 m
Höhenausgleich: 300 mm
Lichter innerer Querschnitt: 10800 - 10800 mm²
Säulenform: Rechteckig
Oberteil Breite: 80 mm
Anzahl der einsetzbaren Oberteile: 2
Einstellbar: Ja
Ortsveränderlich: Nein
Kabeleinführungsstelle: Oben
Geeignet für Deckenmontage: Ja
Geeignet für Bodenmontage: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Nein
Farbe: Aluminium
Fabrikat : Hager oder gleichwertig
Artikel : DAS2803100ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Deckenanschlusssäule aus Aluminium mit Spannmechanismus zur Deckenanbindung als Geräteeinbausystem zum Einbau von Geräteeinbau-Komponenten. Bestehend aus rechteckigem Grundprofil leicht gewölbt, Oberteil 80 mm, 1- oder 2-zweiseitig, Trennwand, Deckenkaschierung, Spannmechanismus mit Schnellbefestigung aus verzinktem Stahl, vormontierte Libelle zur Ausrichtung und Erdungszubehör zur elektrischen Verbindung Grundprofil/Oberteil. Deckenanschlusssäule zum Einbau von Einbaugeräten in frontrastender Befestigungstechnik. Alle Einbaugeräte/Einsätze sind mit Abdeckungen, Rahmen oder schnittkaschierenden/anreihbaren Blenden mit/ohne Kennzeichnungsschild zu montieren.
Hinweise: Erdungsmaßnahmen sind fachgerecht auszuführen. Angegebene Länge entspricht der Säulenprofillänge.
Tiefe: 130 mm
Breite: 98 mm
Montagehöhe: 3,1 - 3,4 m
Höhenausgleich: 300 mm
Lichter innerer Querschnitt: 10800 - 10800 mm²
Säulenform: Rechteckig
Oberteil Breite: 80 mm
Anzahl der einsetzbaren Oberteile: 2
Einstellbar: Ja
Ortsveränderlich: Nein
Kabeleinführungsstelle: Oben
Geeignet für Deckenmontage: Ja
Geeignet für Bodenmontage: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Nein
Farbe: Aluminium
Fabrikat : Hager oder gleichwertig
Artikel : DAS2803100ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
