Hager

DAP280650ELN

Bodenanschlusssäule 2-seitig frontrastender Einbau Alu DAP Länge 0,65m eloxiert
Best-Nr.
DAP280650ELN
EAN-Nr.
4012740907767
VPE
1 Stück
Preisgruppe
T150
Preis
329,80 € / Stück *

Technische Merkmale

  • Länge
    • 650 mm
  • Lichter/innerer Querschnitt
    • 10800 mm²
  • Säulenform
    • rechteckig
  • Befestigungsart
    • Mit Schraube
  • Format Geräteeinbaumöglichkeit
    • frontrastend
  • Werkstoff
    • Aluminium
  • Oberfläche
    • anodisiert/eloxiert
  • Halogenfrei
    • ja
  • Farbe
    • aluminium

Downloads

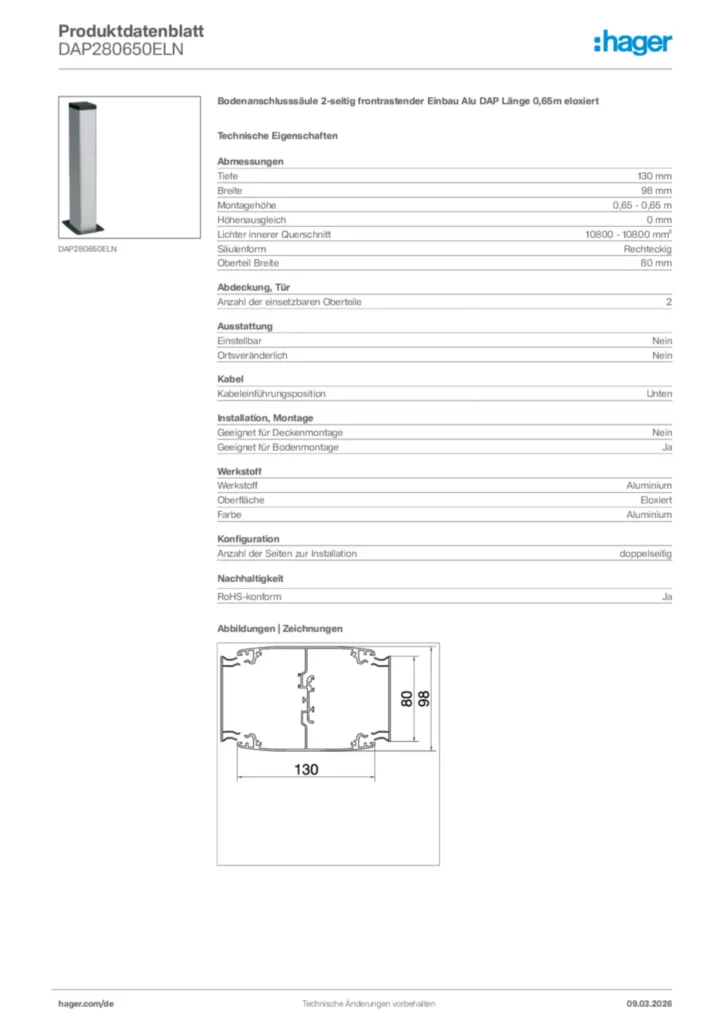

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für DAP280650ELN

  • Montageanleitungen

  • Montageanleitung für DAP2457009010, DAP457009010, DAP806509010 - Bodenanschlusssäule (Stand: 09.2016)

    PDF
    389 KB
  • Technik-Broschüre

  • Flexibel versorgen

    Bodeninstallationssysteme von Hager (13DE0029)

    PDF
    7 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.DAP | DEP

    Stand: 01.01.2020

    PDF
    78 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • EU-Konformitätserklärung

  • TEH_CE_CERT_T096A_DE-EN_DAP

    PDF
    109 KB
Weitere Downloads

Systemtext

Elektro-Installationskanal-System Bodenanschlusssäule DAP
aus Aluminium zur Bodenanbindung zum Einbau von Geräteeinbau-Komponenten bestehend aus rechteckigem Grundprofil leicht gewölbt mit Oberteil, 1- oder 2-zweiseitig bestückbar und Erdungszubehör zur elektrischen Verbindung Grundprofil/Oberteil.

Geräteeinbau-Komponenten mit frontrastender Befestigungstechnik: Kanalsteckdosen, Master/Slave Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen. Alle Einbaugeräte bzw. Einsätze sind mit Abdeckungen, Rahmen oder mit schnittkaschierenden/anreihbaren Blenden zu montieren.

Hinweis: Erdungsmaßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Bodenanschlusssäule 2-seitig frontrastender Einbau Alu DAP Länge 0,65m eloxiert
Standsäulen zur Montage auf den Fußboden mittels stabiler Bodenplatte. Leitungseinführung durch den Boden bzw. durch Aufbodenkanäle, die schnittkaschierend in die Bodenkaschierung angeschlossen werden können. Vorbestückte Anbaumodule für Raumsäulen und Standsäulen. Die Anbaumodule können jederzeit nachträglich montiert, versetzt oder gedreht werden, ohne das Grundprofil zu beschädigen. Kennzeichnung von Stromkreisen optional durch Anbaumodule mit Kennzeichnungsschild.
  • Länge :650 mm
  • Lichter/innerer Querschnitt :10800 mm²
  • Säulenform :rechteckig
  • Befestigungsart :Mit Schraube
  • Format Geräteeinbaumöglichkeit :frontrastend
  • Werkstoff :Aluminium
  • Oberfläche :anodisiert/eloxiert
  • Halogenfrei :ja
  • Farbe :aluminium

Fabrikat : Hager oder gleichwertig
Artikel : DAP280650ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
