Fehlerstrom-Schutzschalter 1P+N 63A 100mA Typ A CEA563D

Name: CEA563D
Brand: Hager
SKU: CEA563D3
Price: 275.6 EUR

Preis

275,60 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte

Datenblatt

Vervollständigen Sie Ihr System

Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hutschienenadapter 1 Produkte verfügbar

Technische Merkmale

Polart

1P+N

Nennstrom

63 A
Bemessungsfehlerstrom Idn

100 mA
Schließ- und Abschaltvermögen Idm

1,25 kA
Bemessungskurzschlussstrom Inc nach EN61008-1

10 kA
Nennstrom bei -25°C

63 A
Nennstrom bei -20 °C

63 A
Nennstrom bei -15°C

63 A
Nennstrom bei -10°C

63 A
Nennstrom bei -5°C

63 A
Nennstrom bei 0 °C

63 A
Nennstrom bei 5°C

63 A
Nennstrom bei 10°C

63 A
Nennstrom bei 15°C

63 A
Nennstrom bei 20 °C

63 A
Nennstrom bei 25°C

63 A
Nennstrom bei 30°C

63 A
Nennstrom bei 35°C

63 A
Nennstrom bei 40 °C

63 A
Nennstrom bei 45 °C

63 A
Nennstrom bei 50 °C

63 A
Nennstrom bei 55°C

63 A
Nennstrom bei 60°C

63 A
Nennstrom bei 65°C

63 A
Nennstrom bei 70°C

63 A

Nominales Drehmoment Obere Klemme

3,60 - 3,60 Nm
Nominales Drehmoment Untere Klemme

3,60 - 3,60 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

biconnect

Bemessungsbetriebsspannung Ue

230 - 230 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Isolationsfestigkeit

2 kV
Stoßspannungsfestigkeit Uimp

4000 V
Nennimpulsfestigkeit Uimp IEC 60947-3

6000 V
Max. Betriebsspannung

253 V

Frequenz

50 - 60 Hz

Anzahl Module

2

Geeignet für DIN Schiene

Ja

IP-Klasse (Ingress Protection)

IP20

Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²

Gesamtverlustleistung unter Nennstrom

6,64 W

Max. Höhe

2000 m
Betriebstemperatur

-25 - 70 °C

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

20000

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

85 mm
Breite

36 mm
Tiefe

70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-07-23

PDF

23,23 MB

Hager REACH declaration CEA563D

PDF

Hager RoHS report CEA563D

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

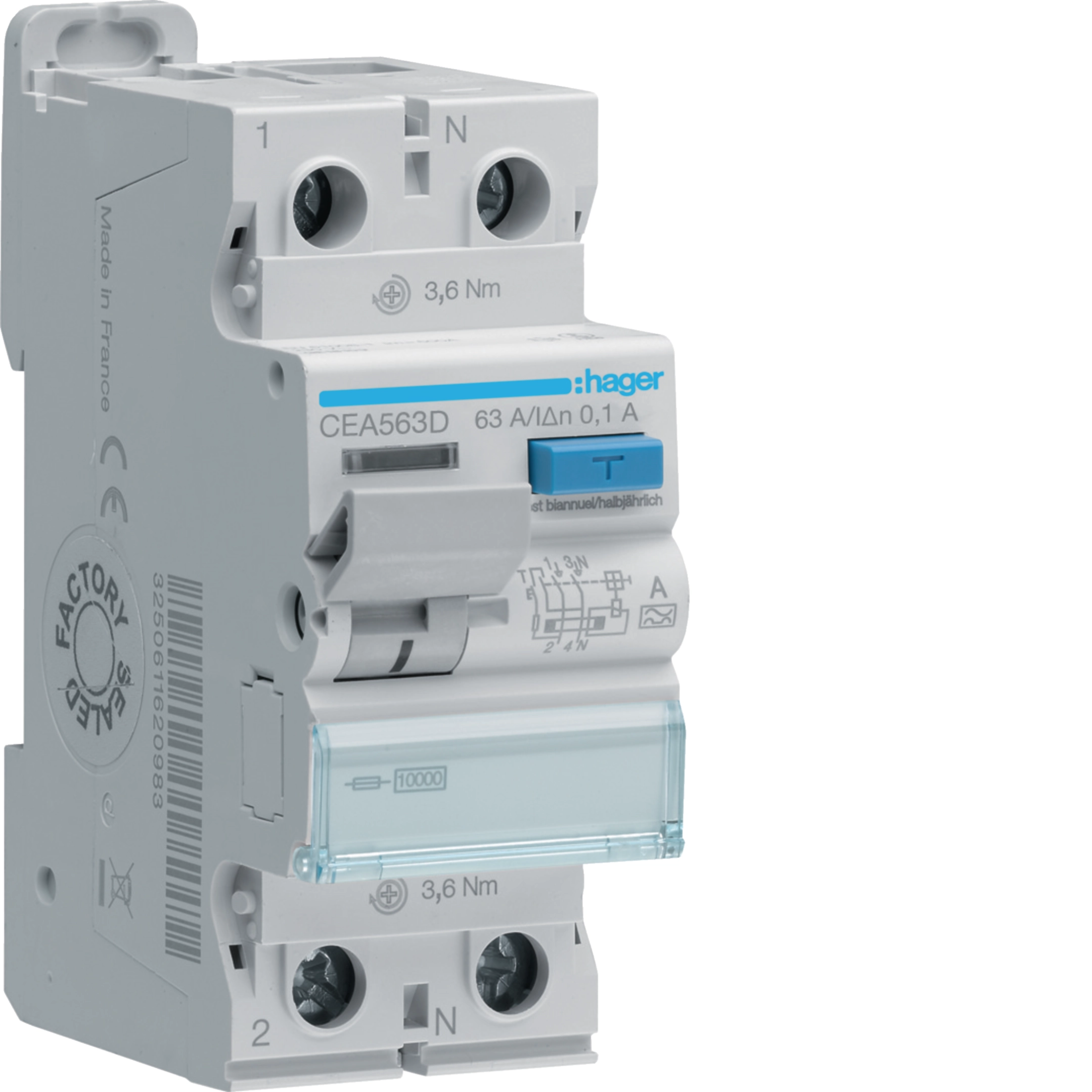

Produktbild CEA563D
Produktdatenblatt

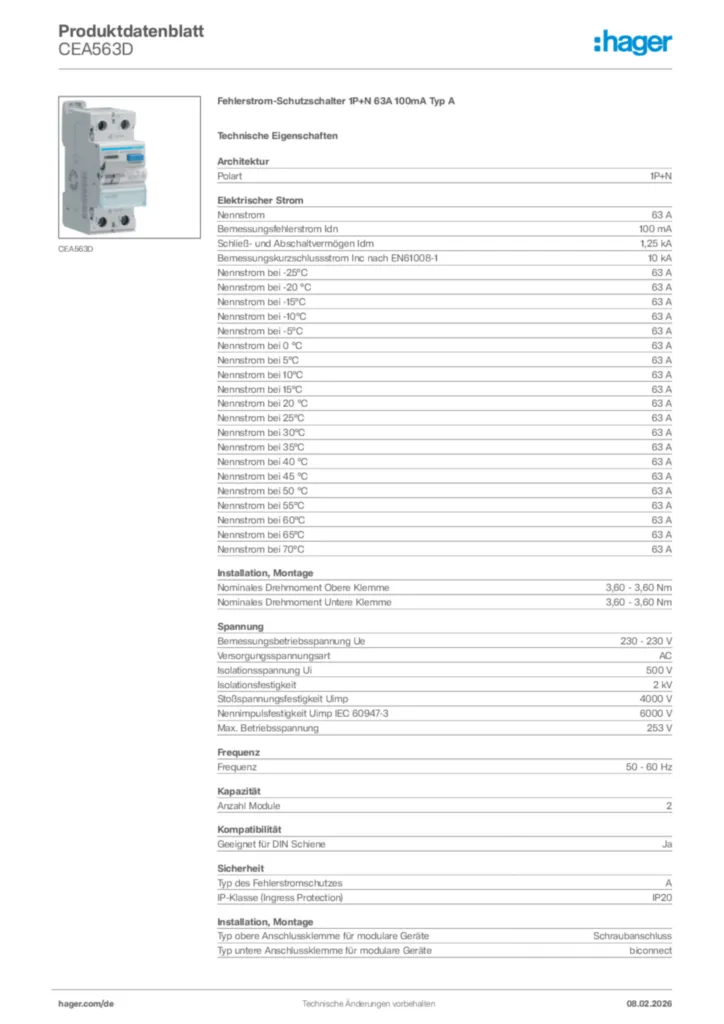

Hager Produktdatenblatt CEA563D

Fehlerstrom-Schutzschalter 1P+N 63A 100mA Typ A

PDF
Montageanleitung

Montageanleitung es-ES, fr-FR, de-DE, it-IT, nl-NL 2023-01-13

PDF

1,18 MB
Konformitätserklärung

Konformitätserklärung en-GB 2025-01-15

PDF

1,04 MB
