    EAN
    3250611615699
    Marke
    Hager
    VPE
    1 Stück
    Preisgruppe
    H291
    Hagerplan - Der Ausschreibungstextkonfigurator
    • FI-Schutz­schalter

    Fehlerstromschutzschalter 3P+N 10kA 125A 30mA Typ B CDB490E

    Preis
    3.313,00 €
    / Stück *
    3.313,00 €
    / Stück *
    Fachgroßhandel finden
    Einer Liste hinzufügen
    Einer Liste hinzufügen

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Fehlerstromschutzschalter 3P+N 10kA 125A 30mA Typ B

    CDB490E

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Downloads
    • Weitere Produkte
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Hutschie­ne­n­a­d­apter 1 Produkte verfügbar

    Optionales Zubehör

    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Hutschie­ne­n­a­d­apter
    • LZ060

      Distanzstück für Wärmeentlastung
      3,35 €  / Stück*
    • L061

      Erhöhungsprofil 15mm, 1 Modul
      2,10 €  / Stück*

    Technische Merkmale

    Archi­tektur
    • Polart
      3P+N
    Elek­tri­scher Strom
    • Nenn­strom
      125 A
    • Bemes­sungs­feh­ler­strom Idn
      30 mA
    • Schließ- und Abschalt­ver­mögen Idm
      1,25 kA
    • Bemes­sungs­kurz­schluss­strom Inc nach EN61008-1
      10 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment Obere Klemme
      3 - 3 Nm
    • Nomi­nales Dreh­mo­ment Untere Klemme
      3 - 3 Nm
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ untere Anschluss­klemme für modu­lare Geräte
      biconnect
    • Nomi­nales Dreh­mo­ment
      3 - 3 Nm
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 400 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    • Max. Betriebss­pan­nung
      400 V
    Frequenz
    • Frequenz
      50 - 50 Hz
    Kapa­zität
    • Anzahl Module
      4
    Kompa­ti­bi­lität
    • Geeignet für DIN Schiene
      Ja
    Sicherheit
    • Fehler­stromtyp
      B
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Anschluss
    • Anschluss­quer­schnitt des Ausgangs mit Schrau­ben, bei massivem Leiter
      1,5 - 50,0 mm²
    • Anschluss­quer­schnitt des Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1,5 - 16,0 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      1.5 - 16 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      1.5 - 50 mm²
    Einsatz­be­din­gungen
    • Max. Höhe
      2000 m
    • Betrieb­stem­pe­ratur
      -25 - 40 °C
    Ausdauer
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      2000
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
      5000
    Konnek­ti­vität
    • Anschlussart
      Schrau­b­an­schluss
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Ausge­rich­tete Klemmen
    Abmes­sungen
    • Höhe
      85 mm
    • Tiefe
      70 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja

    Zertifizierungen und Dokumente

    REACH declaration CDB490E
    PDF
    RoHS Report CDB490E
    PDF

    Downloads

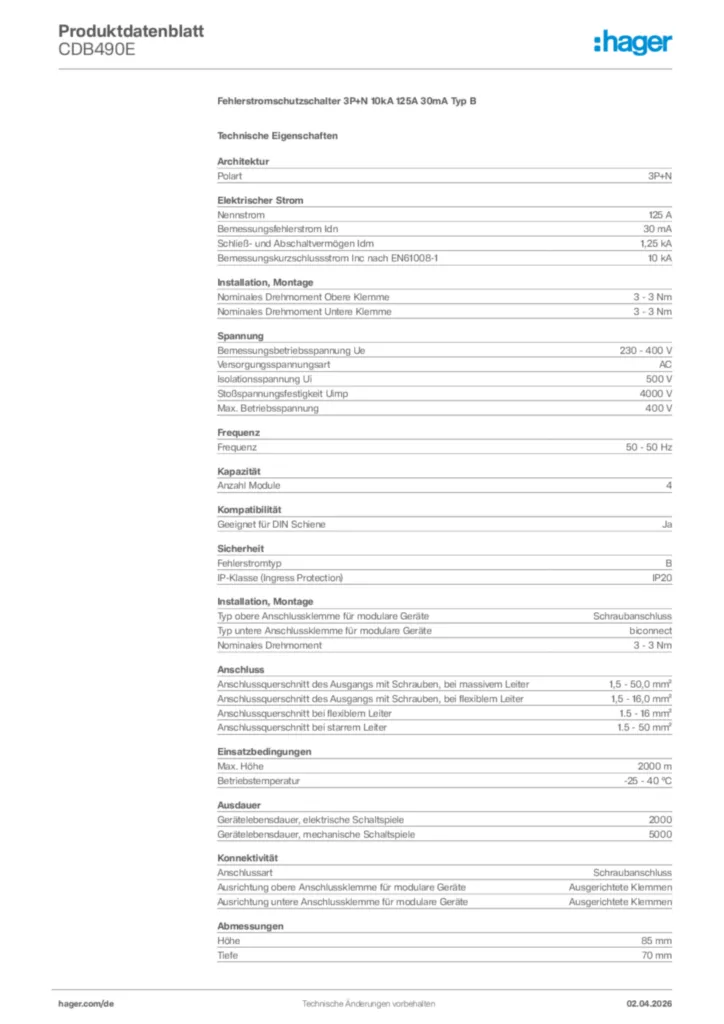

    • Produktdatenblatt

      Bild Hager Produktdatenblatt CDB490E | Hager Deutschland

      Hager Produktdatenblatt CDB490E

      Fehlerstromschutzschalter 3P+N 10kA 125A 30mA Typ B

      PDF

    • Montageanleitung

      Bild Installationsanleitung für CDB2xx, CDB4xx, CEB4xx, CFB2xx, CFB4xx, CPB4xx - Fehlerstromschutzschalter 2-/4-polig (DE-PT-EN-FR, Stand: 03.2017) | Hager Deutschland

      Installationsanleitung für CDB2xx, CDB4xx, CEB4xx, CFB2xx, CFB4xx, CPB4xx - Fehlerstromschutzschalter 2-/4-polig (DE-PT-EN-FR, Stand: 03.2017)

      Montageanleitung en-GB, fr-FR, de-DE, pt-PT 2017-03-23

      PDF
      536,40 kB

    • Tools

      Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

      Hagerplan - Der Ausschreibungstextkonfigurator

      Ausschreiben leicht gemacht

      URL

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2025-01-24 | Hager Deutschland

      Konformitätserklärung en-GB 2025-01-24

      PDF
      577,04 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      CFA225D - Fehlerstromschutzschalter 2 polig 6kA 25A 300mA Typ A
      CFA225D
      Fehlerstromschutzschalter 2 polig 6kA 25A 300mA Typ A
      Preis
      121,00 €
      / Stück *
      121,00 €
      / Stück *
    • 2
      CFA240D - Fehlerstromschutzschalter 2 polig 6kA 40A 300mA Typ A
      CFA240D
      Fehlerstromschutzschalter 2 polig 6kA 40A 300mA Typ A
      Preis
      122,60 €
      / Stück *
      122,60 €
      / Stück *
    • 3
      CDA240D - Fehlerstromschutzschalter, FI-Schutzschalter 2-polig 6kA 40A 30mA Typ A
      CDA240D
      Fehlerstromschutzschalter 2 polig 6kA 40A 30mA Typ A
      Preis
      108,10 €
      / Stück *
      108,10 €
      / Stück *
    • 4
      CDA216D - Fehlerstromschutzschalter 2 polig 6kA 16A 30mA Typ A
      CDA216D
      Fehlerstromschutzschalter 2 polig 6kA 16A 30mA Typ A
      Preis
      151,70 €
      / Stück *
      151,70 €
      / Stück *
    • 5
      CDA263D - Fehlerstromschutzschalter 2 polig 6kA 63A 30mA Typ A
      CDA263D
      Fehlerstromschutzschalter 2 polig 6kA 63A 30mA Typ A
      Preis
      338,80 €
      / Stück *
      338,80 €
      / Stück *
