EAN

3250611647690

Marke

Hager

VPE

1 Stück

Fehlerstromschutzschalter 4 polig 6kA 80A 30mA Typ A CD480D

Name: CD480D
Brand: Hager
SKU: CD480D1

Preis

Preis auf Anfrage

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Folgeprodukte:

CDA680D

Zubehör
Technische Merkmale
Downloads

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Verriegelungsfunktionen 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 1 Produkte verfügbar

Technische Merkmale

Polart

4P

Nennstrom

80 A
Bemessungsfehlerstrom Idn

30 mA
Schließ- und Abschaltvermögen Idm

1,50 kA
Bemessungskurzschlussstrom Inc nach EN61008-1

6 kA
Nennstrom bei -25°C

80 A
Nennstrom bei -20 °C

80 A
Nennstrom bei -15°C

80 A
Nennstrom bei -10°C

80 A
Nennstrom bei -5°C

80 A
Nennstrom bei 0 °C

80 A
Nennstrom bei 5°C

80 A
Nennstrom bei 10°C

80 A
Nennstrom bei 15°C

80 A
Nennstrom bei 20 °C

80 A
Nennstrom bei 25°C

80 A
Nennstrom bei 30°C

80 A
Nennstrom bei 35°C

80 A
Nennstrom bei 40 °C

80 A

Nominales Drehmoment Obere Klemme

3,30 - 3,30 Nm
Nominales Drehmoment Untere Klemme

3,30 - 3,30 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

Schraubanschluss
Nominales Drehmoment

3,30 - 3,30 Nm

Bemessungsbetriebsspannung Ue

230 - 400 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Max. Betriebsspannung

440 V

Frequenz

50 - 50 Hz

Anzahl Module

4

Fehlerstromtyp

A
IP-Klasse (Ingress Protection)

IP20

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 50 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 35 mm²

Gesamtverlustleistung unter Nennstrom

19,70 W

Max. Höhe

2000 m

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen
Ausrichtung untere Anschlussklemme für modulare Geräte

Ausgerichtete Klemmen

Höhe

86 mm
Breite

70 mm
Tiefe

70 mm

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild CD480D

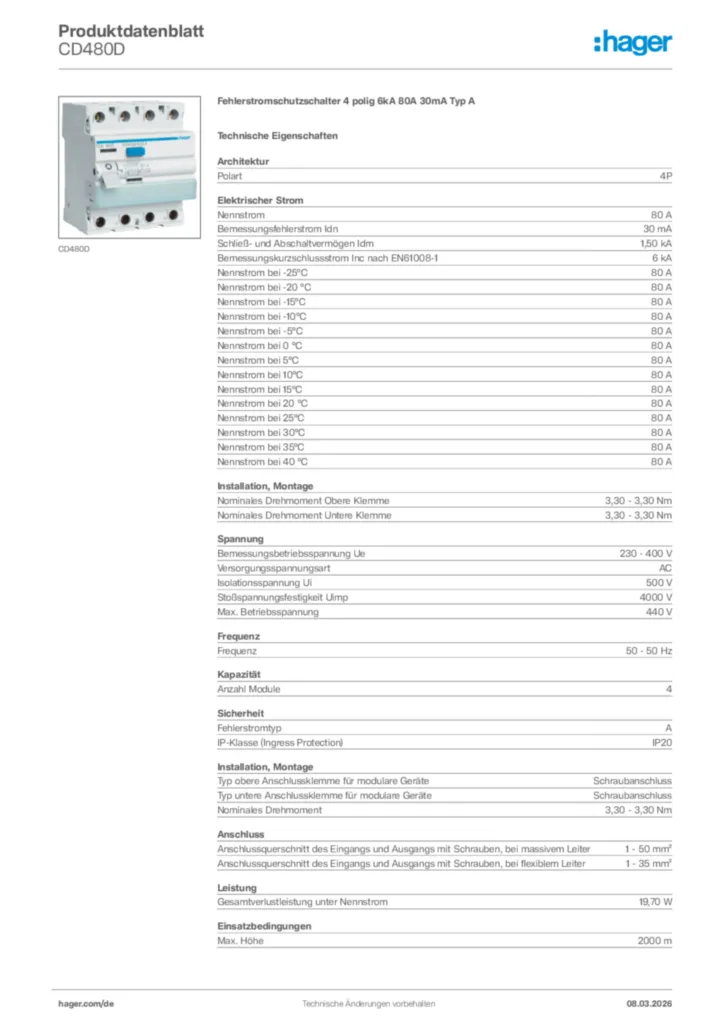

Produktdatenblatt

Hager Produktdatenblatt CD480D

Fehlerstromschutzschalter 4 polig 6kA 80A 30mA Typ A

PDF
Montageanleitung

Montageanleitung für CD48xx, CDC4xx, CEC4xx, CF48xx, CG48xx, CJG4xx, CP48xx - Fehlerstromschutzschalter 4 polig 6kA Typ A (DE-RU-FR-CS, Stand: 05.2017)

Montageanleitung cs-CZ, fr-FR, de-DE, ru-RU 2014-10-03

PDF

909,35 kB
Konformitätserklärung

Declaration

Konformitätserklärung International 2021-11-23

PDF

587,84 kB

Mehr Downloads

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
