Hager

BRS1002103D9016

Außeneck aus Grundprofil zu BRS 100x210mm Oberteil 2x80mm Stahlblech vweiß
Best-Nr.
BRS1002103D9016
EAN-Nr.
4012740989367
VPE
1 Stück
Preisgruppe
T040
Preis
270,00 € / Stück *

Technische Merkmale

  • Farbe
    • verkehrsweiß
  • RAL Farbnummer
    • 9016
  • Formteilausführung
    • Unterteil
  • Winkelbereich
    • 90 °
  • Maß a
    • 80 mm
  • Werkstoff
    • Stahlblech
  • Oberfläche
    • pulverbeschichtet
  • Halogenfrei
    • ja
  • Range-Name
    • tehalit BRS

Downloads

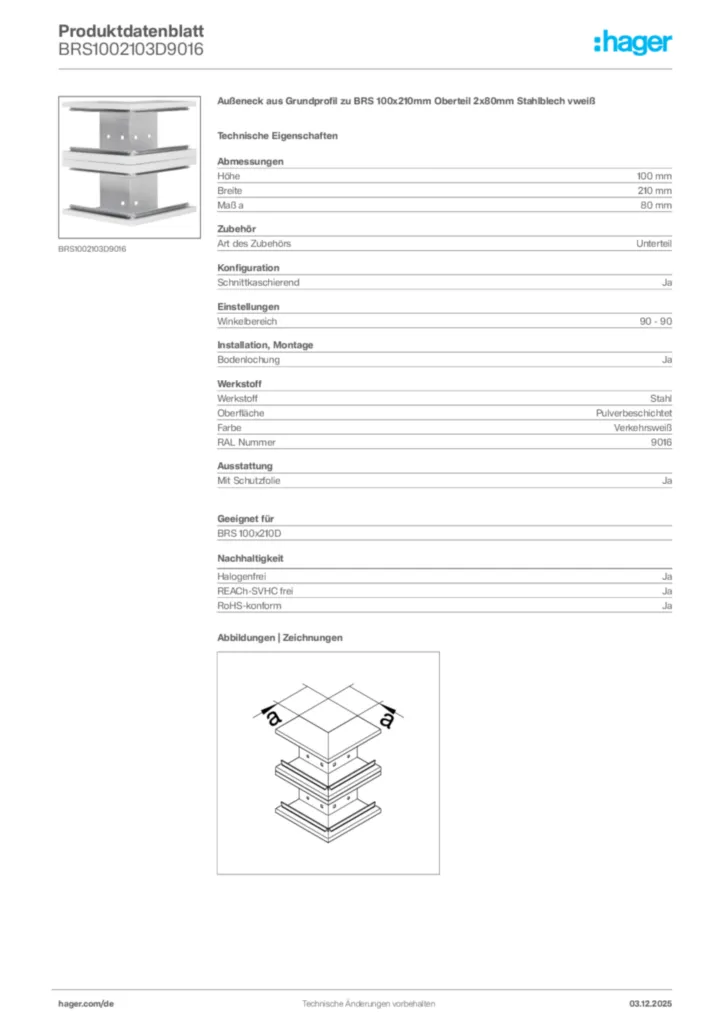

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für BRS1002103D9016

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Kataloge

  • BR-Family Brüstungskanäle und Geräteeinbau

    Bestellhilfe August 2021 (21DE0063)

    PDF
    4 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.BRS | BKIS

    Stand: 01.01.2020

    PDF
    590 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)

    PDF
    42 KB
Weitere Downloads

Systemtext

Elektro-Installationskanal-System Brüstungskanal BRS
aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal.

Brüstungskanal-System mit Oberteilbreite 80/120 mm, bestehend aus folgenden Systemkomponenten: Kanalunterteil, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen. Kanalunterteil mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen.

Bei Oberteilbreite 80 mm frontrastender Geräteeinbau für werkzeuglose Montage von Geräten und Geräteeinbaudosen. Kanäle mit Oberteilbreite 120 mm mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden.

Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung. Die Potenzialausgleichsverbindung zwischen Kanalober- und -unterteil erfolgt durch einfaches Aufrasten ohne zusätzliches Zubehör.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Außeneck aus Grundprofil zu BRS 100x210mm Oberteil 2x80mm Stahlblech vweiß
Außeneck aus Grundprofil als Formteil zu Brüstungskanal.
  • Farbe :verkehrsweiß
  • RAL Farbnummer :9016
  • Formteilausführung :Unterteil
  • Einstellbar :nein
  • Winkelbereich :90 °
  • Maß a :80 mm
  • Werkstoff :Stahlblech
  • Oberfläche :pulverbeschichtet
  • Halogenfrei :ja
  • Range-Name :tehalit BRS

Fabrikat : Hager oder gleichwertig
Artikel : BRS1002103D9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
