Brüstungskanal-Unterteil frontrast BRS 100x130mm OT 80mm aus Stahlblech reinweiß BRS10013019010
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Ähnliche Produkte:
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -
Trennwand 2 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe100 mm
-
Breite130 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt12110 - 12110 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)37
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)50
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffStahl
-
OberflächePulverbeschichtet
-
FarbeReinweiß
-
RAL Nummer9010
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP30
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Downloads
-

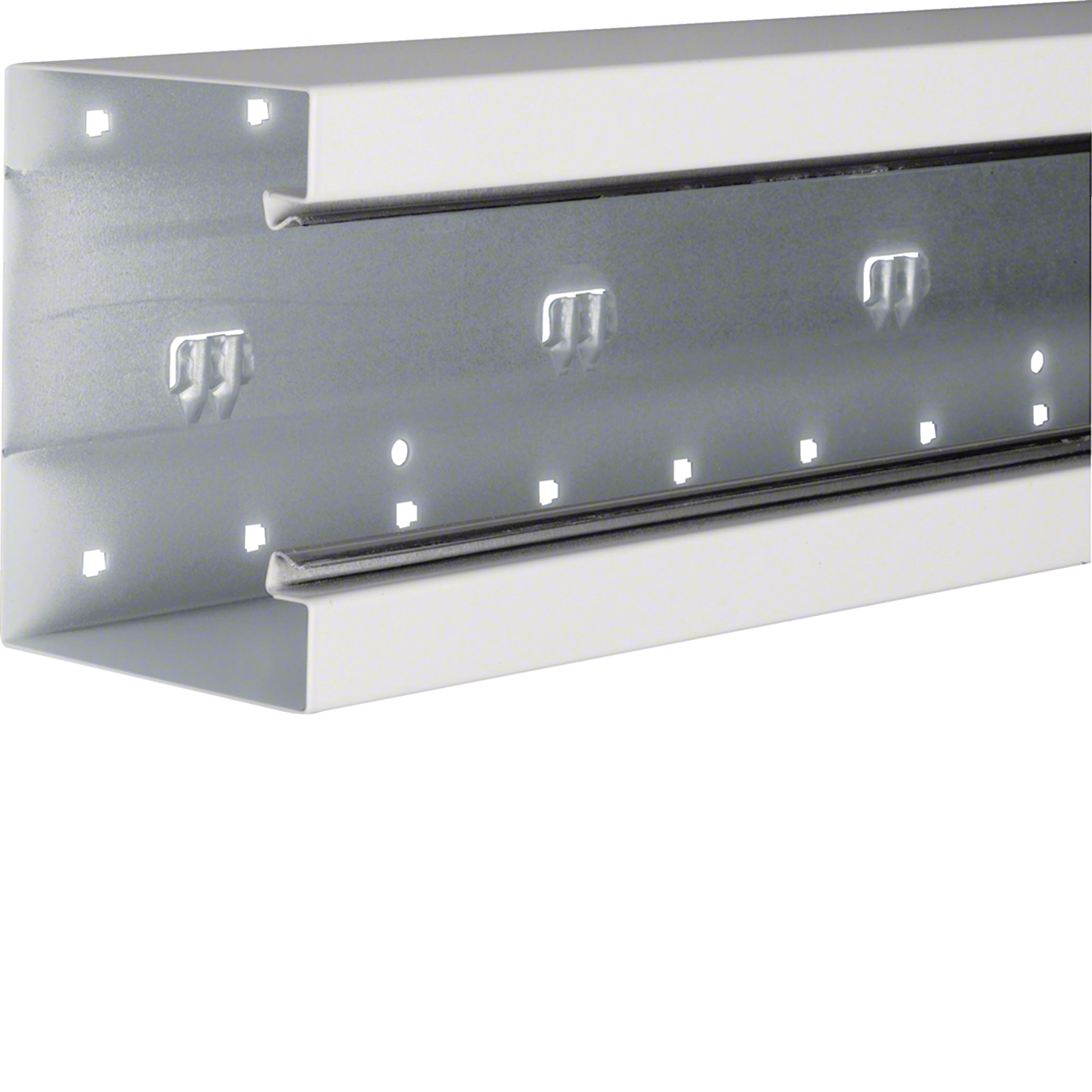

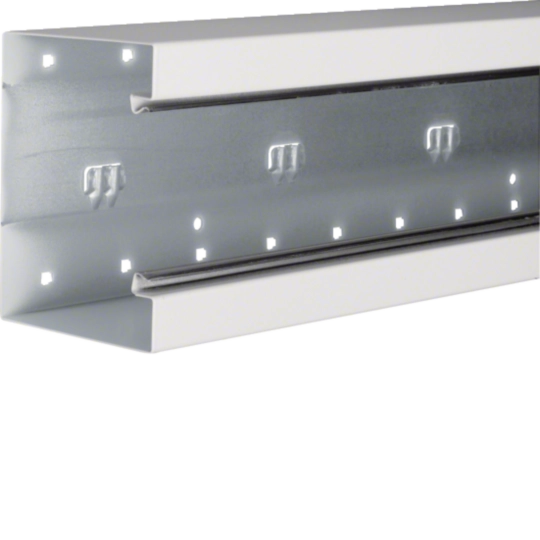

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRS10013019010
-

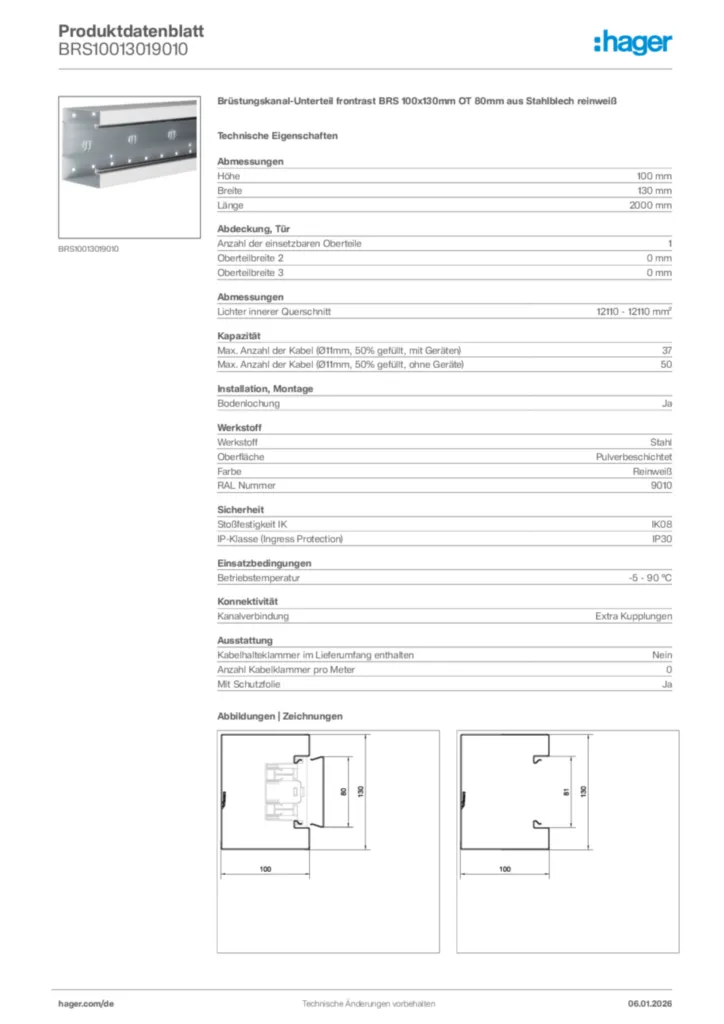

Produktdatenblatt
Hager Produktdatenblatt BRS10013019010
Brüstungskanal-Unterteil frontrast BRS 100x130mm OT 80mm aus Stahlblech reinweiß
PDF -
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
BR-Family Brüstungskanäle und Geräteeinbau
Bestellhilfe (24DE0050)
PDF5,38 MB -
DXF Dateien
DXF_Datei brs1001301
DXF Dateien International 2023-02-02
DXF365,68 kB -
STEP Dateien
Step Model brs1001301
STEP Dateien International 2023-02-02
STP1,17 MB -
Produkt Zeichnung
ProductTechnicalDrawing_brs1001301
Produkt Zeichnung International 2023-02-02
PDF67,85 kB -
