Hager

BRA651703BELN

Außeneck aus Grundprofil zu BRA 68x170mm Oberteil 120mm aus alu natureloxiert
Best-Nr.
BRA651703BELN
EAN-Nr.
4012740841917
VPE
1 Stück
Preisgruppe
T040
Preis
118,80 € / Stück *

Technische Merkmale

  • Farbe
    • aluminium
  • Formteilausführung
    • Unterteil
  • Winkelbereich
    • 90 °
  • Maß a
    • 80 mm
  • Werkstoff
    • Aluminium
  • Oberfläche
    • natureloxiert
  • Halogenfrei
    • ja
  • Range-Name
    • tehalit BRA

Downloads

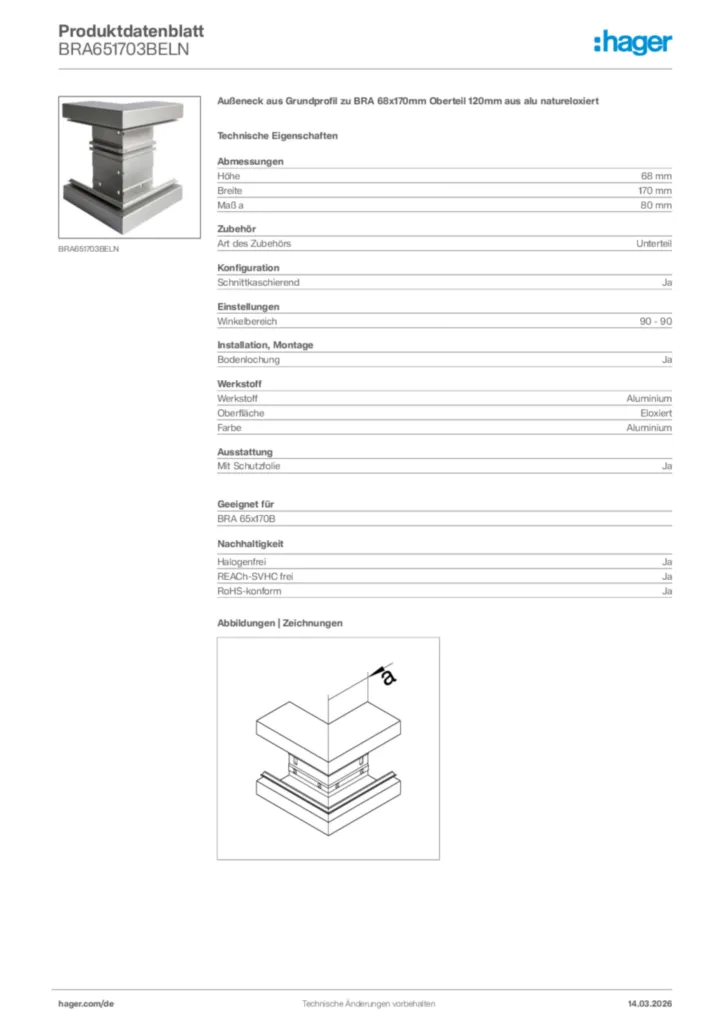

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für BRA651703BELN

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Videos

  • Die BR-Family. Jeder stark. Zusammen unschlagbar.

    URL
  • Kataloge

  • BR-Family Brüstungskanäle und Geräteeinbau

    Bestellhilfe August 2021 (21DE0063)

    PDF
    4 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.BRA

    Stand: 01.01.2020

    PDF
    68 KB
  • BIM-Dateien

  • BIM Revit-Objekte für tehalit.BRA65

    ZIP
    66 MB
  • BIM Archicad-Objekte für tehalit.BRA65

    ZIP
    7 MB
Weitere Downloads

Systemtext

Elektro-Installationskanal-System Brüstungskanal BRA
aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal.

Brüstungskanal-System mit Oberteilbreite 80/120 mm, bestehend aus folgenden Systemkomponenten: Kanalunterteil, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen. Kanalunterteil mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen, mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden.

Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage von Geräten und Geräteeinbaudosen möglich.

Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung. Die Potenzialausgleichsverbindung zwischen Kanalober- und -unterteil erfolgt durch einfaches Aufrasten ohne zusätzliches Zubehör.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Außeneck aus Grundprofil zu BRA 68x170mm Oberteil 120mm aus alu natureloxiert
Außeneck aus Grundprofil als Formteil zu Brüstungskanal.
  • Farbe :aluminium
  • Formteilausführung :Unterteil
  • Einstellbar :nein
  • Winkelbereich :90 °
  • Maß a :80 mm
  • Werkstoff :Aluminium
  • Oberfläche :natureloxiert
  • Halogenfrei :ja
  • Range-Name :tehalit BRA

Fabrikat : Hager oder gleichwertig
Artikel : BRA651703BELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
