Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 400x(70-110)mm BKWD400070
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckung 3 Produkte verfügbar
-
Anschlussdose 10 Produkte verfügbar
-
Traverse 1 Produkte verfügbar
-
Trennwand 6 Produkte verfügbar
-
Endstück 1 Produkte verfügbar
-
Mehr sehen 12 weitere Produkte verfügbar
Vervollständigen Sie Ihr System

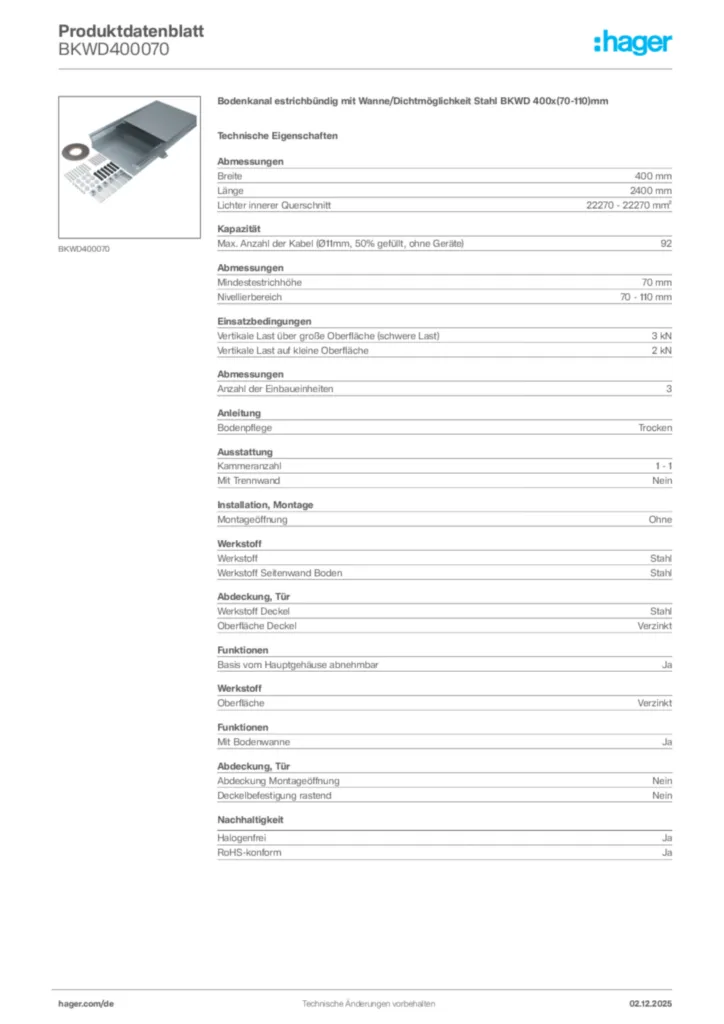

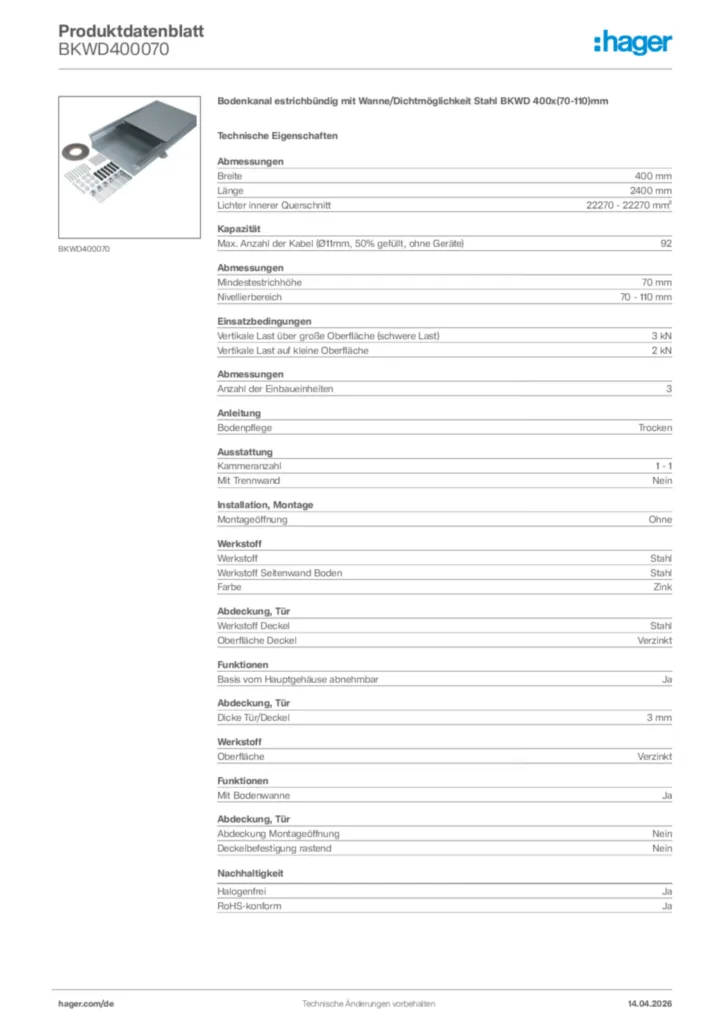

Technische Merkmale
-
Breite400 mm
-
Länge2400 mm
-
Lichter innerer Querschnitt22270 - 22270 mm²
-
Mindestestrichhöhe70 mm
-
Nivellierbereich70 - 110 mm
-
Anzahl der Einbaueinheiten3
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)92
-
Maximale Belastung2 - 3 kN
-
BodenpflegeTrocken
-
Kammeranzahl1 - 1
-
Mit TrennwandNein
-
MontageöffnungOhne
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenStahl
-
OberflächeVerzinkt
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
-
Entkopplungsmöglichkeit Unterteil vom BaukörperJa
-
Mit BodenwanneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKWD400070
-
Bedienungsanleitung
Montageanleitung für BKFD150045, BKWD150040 - Bodenkanal estrichbündig, Eckstücke (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF287,64 kBMontageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Katalog
Bodeninstallationssysteme
Katalogauszug April 2022 (22DE0008)
PDF45,28 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kBBodeninstallationssysteme, Hinweis für den Bodenleger
Technische Beilage (single-product) de-DE 2022-09-22
PDF2,54 MBBodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kBFloor installation systems, Information for the floor layer
Technische Beilage (single-product) en-GB 2023-06-16
PDF2,59 MBFloor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kBFloor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kBTechnischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MBTechnischer Anhang - electraplan.BKB | BK
Stand: 01.04.2022
PDF3,01 MBTrittschallverhalten Unterflursysteme
Technische Beilage (single-product) de-DE 2020-08-05
PDF355,00 kBTrittschallverhalten Unterflursysteme (EN)
Technische Beilage (single-product) en-GB 2020-08-17
PDF330,87 kB -
DXF Dateien
DXF_Datei bkwd400070
DXF Dateien International 2023-01-12
DXF770,67 kB -
STEP Dateien
Step Model BKWD400070
STEP Dateien International 2023-01-12
STP1,01 MB -
Product Drawing
TECHNICALDRAWING bkwd400070
Product Drawing International 2023-01-12
PDF169,24 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MBHandbuch Bodeninstallationssysteme (EN, 2022-06)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF43,52 kBEU-Konformitätserklärung BKF_BKFD_BKW_BKWD
Konformitätserklärung International 2017-11-20
PDF235,17 kB
Ausschreibungstext
Estrichbündiger Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2, mit Dichtungsmöglichkeit für Blinddeckel und Abdeckungen, mit Bodenwanne, bestehend aus: Kanalseitenprofilen aus Aluminium, Traversen, Estrichankern, Bodenbelagsanlegeprofilen (0 oder 4 mm) aus Kunststoff, Nivellierschellen mit Kanalverbindern und Nivellierstiften, verschraubten Blinddeckeln, geeignet für trockengepflegte Böden, akustisch entkoppelt, werkseitig vormontiert.
Breite: 400 mm
Länge: 2400 mm
Lichter innerer Querschnitt: 22270 - 22270 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 92
Mindestestrichhöhe: 70 mm
Nivellierbereich: 70 - 110 mm
Maximale Belastung: 2 - 3 kN
Anzahl der Einbaueinheiten: 3
Bodenpflege: Trocken
Kammeranzahl: 1 - 1
Mit Trennwand: Nein
Montageöffnung: Ohne
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Stahl
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Entkopplungsmöglichkeit Unterteil vom Baukörper: Ja
Oberfläche: Verzinkt
Halogenfrei: Ja
Mit Bodenwanne: Ja
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKWD400070
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
