Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 300x(60-100)mm BKWD300060
EAN
4012002241288
Marke
Hager
VPE
24 m
Preisgruppe
T070
Passende Tools
Preis
458,10 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Anschlussdose 10 Produkte verfügbar -
Traverse 1 Produkte verfügbar -
Trennwand 6 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
Bodenbelagsstoßabdeckung 1 Produkte verfügbar -
Mehr sehen 4 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
BKSAB00
Anschlussdose ohne Stanzung zum seitlichen Anbau an estrichbündige Bodenkanäle
329,90 € / Stück* -
BKSAE04Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAE09Anschlussdose gestanzt E09 200x253mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAG00Anschlussdose gestanzt GBZ rund 50mm zum Anbau an estrichbündige Bodenkanäle
386,10 € / Stück* -
BKSAQ06Anschlussdose gestanzt Q06 200x200mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAQ08Anschlussdose gestanzt Q08 294x294mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAQ12Anschlussdose gestanzt Q12 244x244mm zum Anbau an estrichbündige Bodenkanäle
367,70 € / Stück* -
BKSAR06Anschlussdose gestanzt R06 rund 215mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAR10Anschlussdose gestanzt R10 rund 275mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAR12Anschlussdose gestanzt R12 rund 306mm zum Anbau an estrichbündige Bodenkanäle
367,70 € / Stück*
-
BKTWK16
Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 30mm
6,60 € / m* -
BKTWK31Trennwand für elctraplan.BK und AK h=33mm, l=2m
7,20 € / m* -
BKTWK46Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 60mm
8,90 € / m* -
BKTWK61Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 75mm
11,30 € / m* -
BKTWK76Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 90mm
14,20 € / m* -
BKTWK91Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 105mm
15,60 € / m*
Technische Merkmale
Abmessungen
-
Breite300 mm
-
Länge2400 mm
-
Lichter innerer Querschnitt13630 - 13630 mm²
-
Mindestestrichhöhe60 mm
-
Nivellierbereich60 - 100 mm
-
Anzahl der Einbaueinheiten3
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)56
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)3 kN
-
Vertikale Last auf kleine Oberfläche2 kN
Anleitung
-
BodenpflegeTrocken
Ausstattung
-
Kammeranzahl1 - 1
-
Mit TrennwandNein
Installation, Montage
-
MontageöffnungOhne
Werkstoff
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenStahl
-
OberflächeVerzinkt
Abdeckung, Tür
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
Funktionen
-
Basis vom Hauptgehäuse abnehmbarJa
-
Mit BodenwanneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

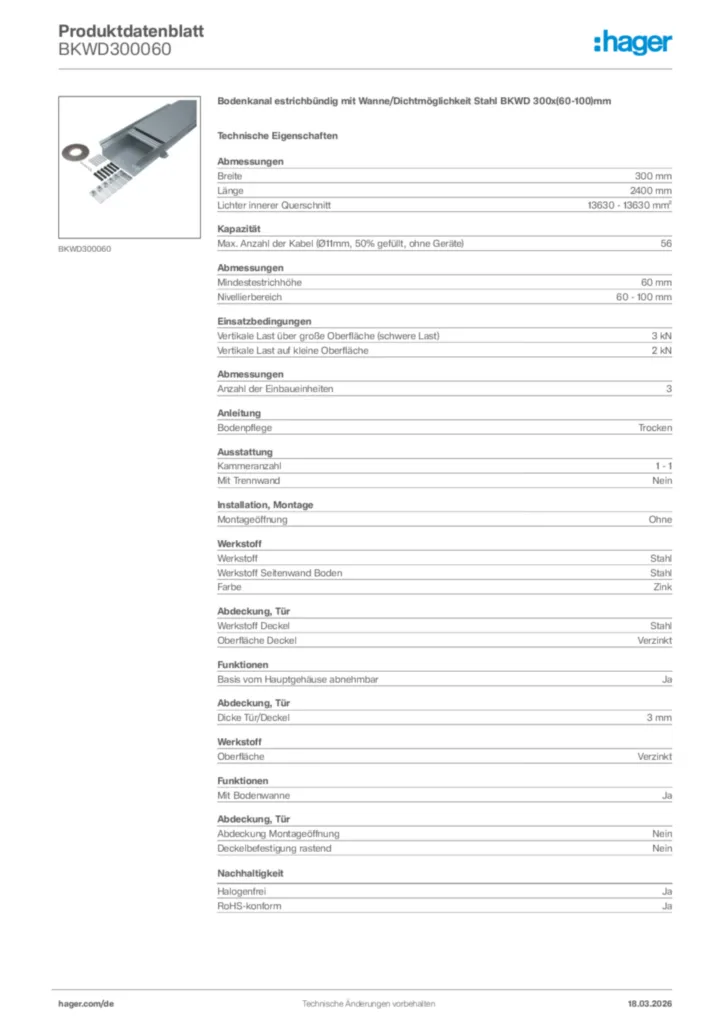

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKWD300060
-
Bedienungsanleitung
Montageanleitung für BKFD150045, BKWD150040 - Bodenkanal estrichbündig, Eckstücke (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF287,64 kB
Montageanleitung für BKFxx, BKSA, BKWxx, UDBxx, UDHxx, UDS3 - Bodenkanal, Zubehör, Bodendose (DE-EN-FR-PL, Stand: 09.2017)
Bedienungsanleitung en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme, Belastungen
Technischer Anhang (Einzelprodukt) de-DE 2024-02-12
PDF391,15 kB
Bodeninstallationssysteme, Hinweis für den Bodenleger
Technischer Anhang (Einzelprodukt) de-DE 2022-09-22
PDF2,54 MB
Bodeninstallationssysteme, Schutzarten
Technischer Anhang (Einzelprodukt) de-DE 2024-02-08
PDF882,67 kB
Bodenistallationssysteme, Trittschalverhalten
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kB
Floor installation systems, Impact noise properties (EN)
Technischer Anhang (Einzelprodukt) en-GB 2024-10-07
PDF578,05 kB
Floor installation systems, Information for the floor layer
Technischer Anhang (Einzelprodukt) en-GB 2023-06-16
PDF2,59 MB
Floor installation systems, Mechanical stress
Technischer Anhang (Einzelprodukt) en-GB 2024-02-12
PDF389,75 kB
Floor installation systems, Protection class
Technischer Anhang (Einzelprodukt) en-GB 2024-02-08
PDF868,08 kB -
Produkt Zeichnung
TECHNICALDRAWING bkwd300060
Produkt Zeichnung International 2022-12-07
PDF35,42 kB -
STEP Dateien
Step Model BKWD300060
STEP Dateien International 2023-01-12
STP880,20 kB -
DXF Dateien
DXF_Datei bkwd300060
DXF Dateien International 2023-01-12
DXF1,45 MB -
Handbuch
Handbuch Bodeninstallationssysteme
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB
Handbuch Bodeninstallationssysteme (EN, 2022-06)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für BKFxx, BKFDxx, BKWxx, BKWDxx - Leitungsführungssysteme Unterflur (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF43,52 kB
EU-Konformitätserklärung BKF_BKFD_BKW_BKWD
Konformitätserklärung International 2017-11-20
PDF235,17 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BKBD300801Unterteil für Bodenkanal mit Bürstenleiste BKBD 300x80 mit Länge von 2mPreis168,30 €/ m * -
2
BKF150145Bodenkanal estrichbündig mit Folie Stahlblech BKF 150x(145-190)mmPreis271,30 €/ m * -
3
BKF200045Bodenkanal estrichbündig mit Folie Stahlblech BKF 200x(45-70)mmPreis278,90 €/ m * -
4
BKF200065Bodenkanal estrichbündig mit Folie Stahlblech BKF 200x(65-110)mmPreis282,70 €/ m * -
5
BKF200105Bodenkanal estrichbündig mit Folie Stahlblech BKF 200x(105-150)mmPreis286,50 €/ m *
Ausschreibungstext
Bodenkanal estrichbündig mit Wanne/Dichtmöglichkeit Stahl BKWD 300x(60-100)mm
Estrichbündiger Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2, mit Dichtungsmöglichkeit für Blinddeckel und Abdeckungen, mit Bodenwanne, bestehend aus: Kanalseitenprofilen aus Aluminium, Traversen, Estrichankern, Bodenbelagsanlegeprofilen (0 oder 4 mm) aus Kunststoff, Nivellierschellen mit Kanalverbindern und Nivellierstiften, verschraubten Blinddeckeln, geeignet für trockengepflegte Böden, akustisch entkoppelt, werkseitig vormontiert.
Breite: 300 mm
Länge: 2400 mm
Lichter innerer Querschnitt: 13630 - 13630 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 56
Mindestestrichhöhe: 60 mm
Nivellierbereich: 60 - 100 mm
Vertikale Last über große Oberfläche (schwere Last): 3 kN
Vertikale Last auf kleine Oberfläche: 2 kN
Anzahl der Einbaueinheiten: 3
Bodenpflege: Trocken
Kammeranzahl: 1 - 1
Mit Trennwand: Nein
Montageöffnung: Ohne
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Stahl
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Basis vom Hauptgehäuse abnehmbar: Ja
Oberfläche: Verzinkt
Halogenfrei: Ja
Mit Bodenwanne: Ja
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKWD300060
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Estrichbündiger Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2, mit Dichtungsmöglichkeit für Blinddeckel und Abdeckungen, mit Bodenwanne, bestehend aus: Kanalseitenprofilen aus Aluminium, Traversen, Estrichankern, Bodenbelagsanlegeprofilen (0 oder 4 mm) aus Kunststoff, Nivellierschellen mit Kanalverbindern und Nivellierstiften, verschraubten Blinddeckeln, geeignet für trockengepflegte Böden, akustisch entkoppelt, werkseitig vormontiert.
Breite: 300 mm
Länge: 2400 mm
Lichter innerer Querschnitt: 13630 - 13630 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 56
Mindestestrichhöhe: 60 mm
Nivellierbereich: 60 - 100 mm
Vertikale Last über große Oberfläche (schwere Last): 3 kN
Vertikale Last auf kleine Oberfläche: 2 kN
Anzahl der Einbaueinheiten: 3
Bodenpflege: Trocken
Kammeranzahl: 1 - 1
Mit Trennwand: Nein
Montageöffnung: Ohne
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Stahl
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Basis vom Hauptgehäuse abnehmbar: Ja
Oberfläche: Verzinkt
Halogenfrei: Ja
Mit Bodenwanne: Ja
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKWD300060
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
