Bodenkanal estrichbündig mit Wanne aus Stahlblech BKW 500x(90-130)mm BKW500090
EAN
4012002237540
Marke
Hager
VPE
2,4 m
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Das Produkt ist leider nicht mehr lieferbar.
Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unsere technische Anwendungsberatung.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Anschlussdose 10 Produkte verfügbar -
Bodenbelagsstoßkante 2 Produkte verfügbar -
Zubehör 2 Produkte verfügbar -
Bodenbelagsstoßabdeckung 1 Produkte verfügbar -
Trennwand 6 Produkte verfügbar
Optionales Zubehör
-
BKSAB00
Anschlussdose ohne Stanzung zum seitlichen Anbau an estrichbündige Bodenkanäle
329,90 € / Stück* -
BKSAG00Anschlussdose gestanzt GBZ rund 50mm zum Anbau an estrichbündige Bodenkanäle
386,10 € / Stück* -
BKSAE04Anschlussdose gestanzt E04 147x247mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAE09Anschlussdose gestanzt E09 200x253mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAQ06Anschlussdose gestanzt Q06 200x200mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAQ08Anschlussdose gestanzt Q08 294x294mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAQ12Anschlussdose gestanzt Q12 244x244mm zum Anbau an estrichbündige Bodenkanäle
367,70 € / Stück* -
BKSAR06Anschlussdose gestanzt R06 rund 215mm zum Anbau an estrichbündige Bodenkanäle
348,70 € / Stück* -
BKSAR10Anschlussdose gestanzt R10 rund 275mm zum Anbau an estrichbündige Bodenkanäle
358,20 € / Stück* -
BKSAR12Anschlussdose gestanzt R12 rund 306mm zum Anbau an estrichbündige Bodenkanäle
367,70 € / Stück*
-
BKTWK91
Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 105mm
15,60 € / m* -
BKTWK76Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 90mm
14,20 € / m* -
BKTWK61Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 75mm
11,30 € / m* -
BKTWK46Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 60mm
8,90 € / m* -
BKTWK31Trennwand für elctraplan.BK und AK h=33mm, l=2m
7,20 € / m* -
BKTWK16Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 30mm
6,60 € / m*
Technische Merkmale
Abmessungen
-
Breite500 mm
-
Länge2400 mm
-
Lichter innerer Querschnitt37750 - 37750 mm²
-
Mindestestrichhöhe90 mm
-
Nivellierbereich90 - 130 mm
-
Anzahl der Einbaueinheiten3
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)156
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)3 kN
-
Vertikale Last auf kleine Oberfläche2 kN
Anleitung
-
BodenpflegeTrocken
Ausstattung
-
Kammeranzahl1 - 1
-
Montageart TrennwandSchraubbefestigung
-
Mit TrennwandNein
Installation, Montage
-
MontageöffnungOhne
Werkstoff
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenStahl
-
OberflächeVerzinkt
Abdeckung, Tür
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
Funktionen
-
Basis vom Hauptgehäuse abnehmbarJa
-
Mit BodenwanneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKW500090
-

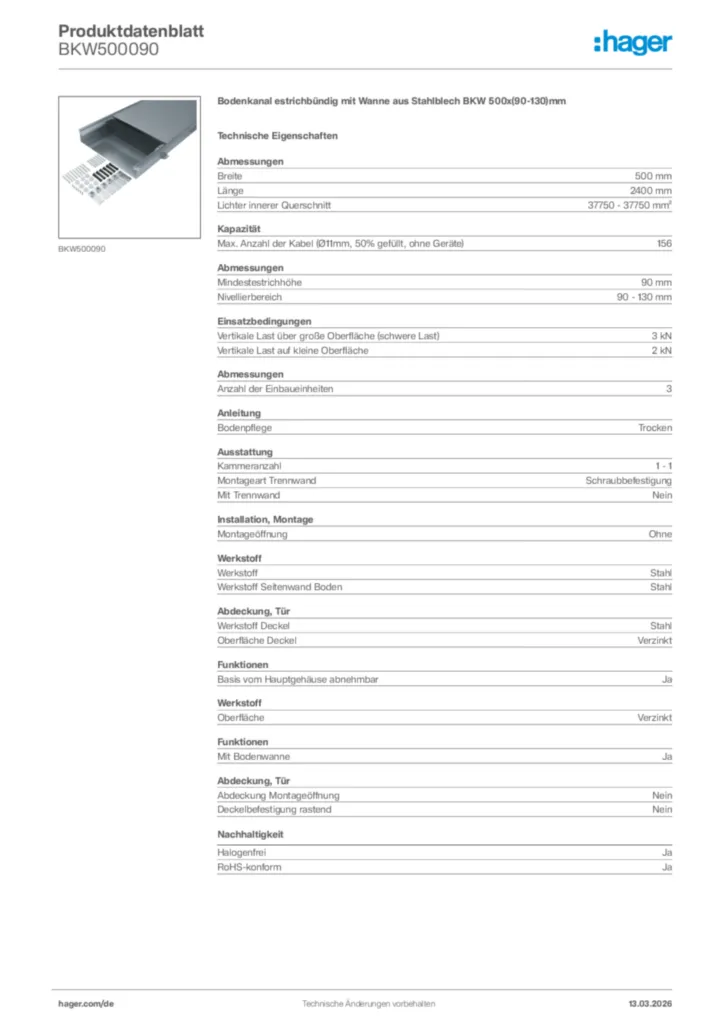

Produktdatenblatt
