Unterteil für Bodenkanal geschlossen BKGD 400x60 mit Länge von 2m BKGD400601
Das Unterteil BKGD 400x60 für estrichbündige Bodenkanäle ist für den Einsatz in trockenen Innenräumen konzipiert. Es besteht aus Bodenwannenblech mit vormontierten Seitenprofilen und umfasst Geräteträger sowie Kanalverbinder. Die Bodenanschlagsprofile sind zwischen 0 - 25 mm verstellbar und erfüllen die Norm DIN EN 50085-2-2.
EAN
4012740030724
Marke
Hager
VPE
2 m
Preisgruppe
T060
Passende Tools
Preis
158,10 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (46)
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Endstück 1 Produkte verfügbar -
Zubehör 2 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -
Erdanschluss 2 Produkte verfügbar -
Flachwinkel Ober/-Unterteil 1 Produkte verfügbar
Zubehör verpflichtend
-
BKBNSD60Nivellierset M8x60mm, 8 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
44,60 € / Set* -
BKBNSD80Nivellierset M8x80mm, 8 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
46,90 € / Set* -
BKBNSD60ANivellierset M8x60mm, 100 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
530,80 € / Set* -
BKBNSD160Nivellierset M8x160mm, 8 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
53,20 € / Set* -
BKBNSD100Nivellierset M8x100mm, 8 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
49,00 € / Set* -
BKBNSD35Nivellierset M8x35mm, 8 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
42,70 € / Set* -
BKBNS120Nivellierset M8x120 mm, 8 Stück, Schrauben und Füße für BKB/BKG
45,50 € / Set* -
BKBNS60Nivellierset M8x60 mm, 8 Stück, Schrauben und Füße für BKB/BKG
39,90 € / Set* -
BKBNSD35A
Nivellierset M8x35mm, 100 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
505,40 € / Set* -
BKBNSD80A
Nivellierset M8x80mm, 100 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
556,40 € / Set* -
BKBNSD100ANivellierset M8x100mm, 100 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
581,40 € / Set* -
BKBNSD120ANivellierset M8x120mm, 100 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
606,90 € / Set* -
BKBNSD160ANivellierset M8x160mm, 100 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
632,40 € / Set* -
BKG4002BLOberteil Blind für Bodenkanal geschlossen BKG400 mit 1m Länge
119,30 € / m* -
BKG4002W3Oberteil Wanne für Bodenkanal geschlossen BKG400 mit 1m Länge
155,20 € / m* -
BKG4002W3LAOT Wanne mit Leitungsauslass für Bodenkanal geschlossen BKG400 mit 0, 5m Länge
149,00 € / Stück* -
BKG4002LAOberteil mit Leitungsauslass für Bodenkanal geschlossen BKG400 mit 0, 5m Länge
114,70 € / Stück* -
BKBNSD120Nivellierset M8x120mm, 8 Stück, Schrauben und Füße mit Dämpfung für BKB/BKG
51,20 € / Set* -
G45BLIND19011Montagerahmen Blind Direkt Klipping 45x22.5 Graphitschwarz
5,30 € / Stück* -
G45BLIND19016Montagerahmen Blind Direkt Klipping 45x22.5 Verkehrsweiß
3,10 € / Stück*
Optionales Zubehör
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
43,40 € / Stück*
-
BKG400806
Endstück aus Stahl für Bodenkanal BKB/BKG 400x80
47,00 € / Stück*
-
BKGDFLFGR1
Isolierhaube für 1-fach 45x45 und 1-fach FLF Gr.I
3,55 € / Stück* -
BKGDFLFGR2QIsolierhaube für 2-fach 45x45 und 1-fach FLF Gr.II quer
4,25 € / Stück*
-
G45DM0519011Geräteeinbauset für 1x RJ45 Typ 05 Direkt Klipping 45x45 Graphitschwarz
17,10 € / Stück* -
G45DM0519016Geräteeinbauset für 1x RJ45 Typ 05 Direkt Klipping 45x45 Verkehrsweiß
15,20 € / Stück* -
G45DM0529011Geräteeinbauset für 2x RJ45 Typ 05 Direkt Klipping 45x45 Graphitschwarz
17,10 € / Stück* -
G45DM0529016Geräteeinbauset für 2x RJ45 Typ 05 Direkt Klipping 45x45 Verkehrsweiß
15,20 € / Stück* -
G45MM0519011Geräteeinbauset für 1x Multimedia Typ 05 Direkt Klipping 45x45 Graphitschwarz
17,10 € / Stück* -
G45MM0519016Geräteeinbauset für 1x Multimedia Typ 05 Direkt Klipping 45x45 Verkehrsweiß
15,20 € / Stück* -
G45MM0529011Geräteeinbauset für 2x Multimedia Typ 05 Direkt Klipping 45x45 Graphitschwarz
17,10 € / Stück* -
G45MM0529016Geräteeinbauset für 2x Multimedia Typ 05 Direkt Klipping 45x45 Verkehrsweiß
15,20 € / Stück*
Technische Merkmale
Abmessungen
-
Breite400 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt21780 - 21780 mm²
-
Mindestestrichhöhe60 mm
-
Nivellierbereich71 - 227 mm
-
Anzahl der Einbaueinheiten40
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)81
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Anleitung
-
BodenpflegeTrocken
Ausstattung
-
Kammeranzahl4 - 4
-
Montageart TrennwandSchnappbefestigung
-
Mit TrennwandJa
Installation, Montage
-
MontageöffnungOhne
-
Oberfläche Seitenwand BodenVerzinkt
Werkstoff
-
WerkstoffStahl
-
Werkstoff Seitenwand BodenStahl
-
OberflächeVerzinkt
Abdeckung, Tür
-
Werkstoff DeckelStahl
-
Oberfläche DeckelVerzinkt
-
Abdeckung MontageöffnungNein
-
Deckelbefestigung rastendNein
Funktionen
-
Basis vom Hauptgehäuse abnehmbarJa
-
Mit BodenwanneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BKGD400601
-

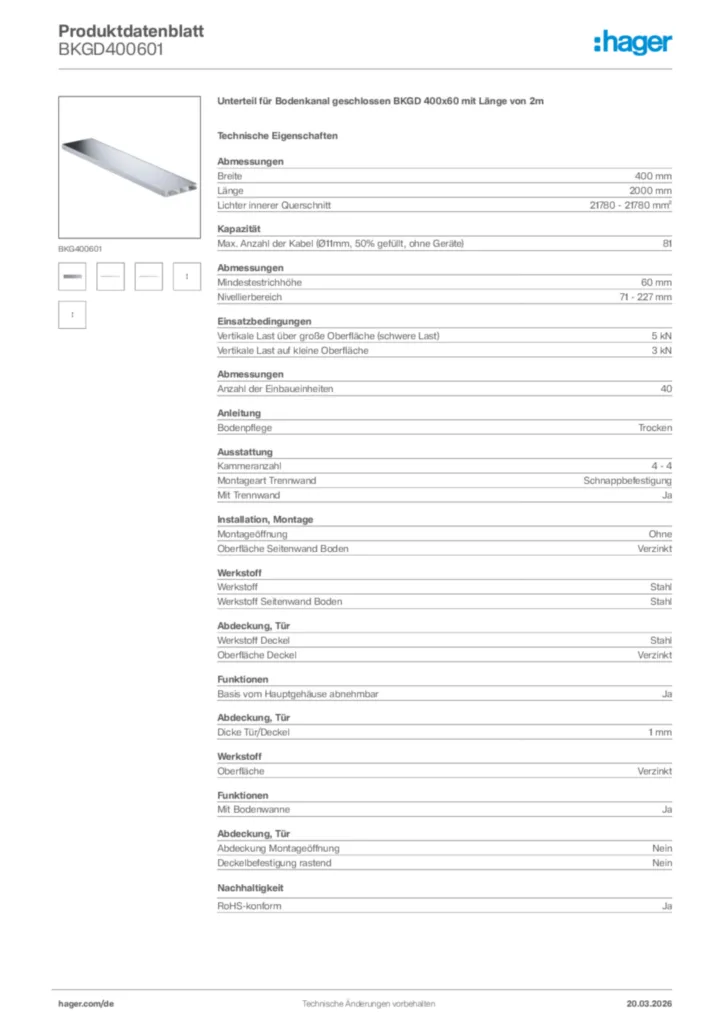

Produktdatenblatt
Hager Produktdatenblatt BKGD400601
Unterteil für Bodenkanal geschlossen BKGD 400x60 mit Länge von 2m
PDF -
Montageanleitung
Montageanleitung de-DE, de-AT 2019-03-01
PDF35,49 MB
Montageanleitung en-GB 2019-03-01
PDF35,49 MB -
Broschüre
Führend im Boden
Bodenkanäle tehalit BKG und BKB: flexible Planung, einfache Montage (23DE0157)
PDF11,84 MB
Hager Markteinführungen
News Oktober 2023 (23DE0120)
PDF12,39 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2023-09-26
DXF45,85 kB -
STEP Dateien
STEP Dateien International 2023-09-26
STP1,07 MB -
Produkt Zeichnung
Product Drawing International 2023-09-26
PDF30,79 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Estrichbündiges Bodenkanalsystem
Bodeninstallationssysteme - Handbuch: Estrichbündiges Bodenkanalsystem (DE, 10-2025)
PDF36,64 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktlizenz
Produktlizenz de-CH 2024-03-04
PDF413,66 kB -
Konformitätserklärung
Konformitätserklärung International 2023-09-20
PDF272,71 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BKA600800R12Abdeckung gestanzt R12 rund 306mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 €/ Stück * -
2
BKA600800R06Abdeckung gestanzt R06 rund 215mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 €/ Stück * -
3
BKA600800Q12Abdeckung gestanzt Q12 244x244mm aus Stahlblech zu BKF/BKW 600x800mmPreis210,70 €/ Stück * -
4
BKA600800Q06Abdeckung gestanzt Q06 200x200mm aus Stahlblech zu BKF/BKW 600x800mmPreis206,00 €/ Stück * -
5
BKA600800GBZAbdeckung gestanzt GBZ rund 50mm aus Stahlblech zu BKF/BKW 600x800mmPreis213,00 €/ Stück *
Ausschreibungstext
Unterteil für Bodenkanal geschlossen BKGD 400x60 mit Länge von 2m
Unterteil zu Bodenkanal für trockene Räume im Innenbereich mit trockengepflegten Fußböden. Das Unterteil besteht aus einem Bodenwannenblech mit vormontierten Seitenprofilen und wird inklusive Geräteträgern, Kanalverbindern und Montageschutzabdeckungen geliefert. Die vormontierten Bodenanschlagsprofile haben einen Verstellbereich zwischen 0 - 25 mm und entsprechen der möglichen aufzubringenden Bodenbelagsstärke. Geprüft nach DIN EN 50085-2-2.
Breite: 400 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 21780 - 21780 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 81
Mindestestrichhöhe: 60 mm
Nivellierbereich: 71 - 227 mm
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Bodenpflege: Trocken
Anzahl der Einbaueinheiten: 40
Kammeranzahl: 4 - 4
Montageart Trennwand: Schnappbefestigung
Mit Trennwand: Ja
Montageöffnung: Ohne
Oberfläche Seitenwand Boden: Verzinkt
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Stahl
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Basis vom Hauptgehäuse abnehmbar: Ja
Oberfläche: Verzinkt
Halogenfrei: Nein
Mit Bodenwanne: Ja
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKGD400601
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Unterteil zu Bodenkanal für trockene Räume im Innenbereich mit trockengepflegten Fußböden. Das Unterteil besteht aus einem Bodenwannenblech mit vormontierten Seitenprofilen und wird inklusive Geräteträgern, Kanalverbindern und Montageschutzabdeckungen geliefert. Die vormontierten Bodenanschlagsprofile haben einen Verstellbereich zwischen 0 - 25 mm und entsprechen der möglichen aufzubringenden Bodenbelagsstärke. Geprüft nach DIN EN 50085-2-2.
Breite: 400 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 21780 - 21780 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 81
Mindestestrichhöhe: 60 mm
Nivellierbereich: 71 - 227 mm
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Bodenpflege: Trocken
Anzahl der Einbaueinheiten: 40
Kammeranzahl: 4 - 4
Montageart Trennwand: Schnappbefestigung
Mit Trennwand: Ja
Montageöffnung: Ohne
Oberfläche Seitenwand Boden: Verzinkt
Werkstoff: Stahl
Werkstoff Seitenwand Boden: Stahl
Werkstoff Deckel: Stahl
Oberfläche Deckel: Verzinkt
Basis vom Hauptgehäuse abnehmbar: Ja
Oberfläche: Verzinkt
Halogenfrei: Nein
Mit Bodenwanne: Ja
Abdeckung Montageöffnung: Nein
Deckelbefestigung rastend: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BKGD400601
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
