Berker KNX Bewegungsmelder-Modul 1,1 m mit integriertem Busankoppler Q.x/K.x 80262170
Das KNX Bewegungsmelder-Modul (1,1 m) mit integriertem Busankoppler ermöglicht eine präzise Bewegungserkennung in einem Einstellbereich von 90° bis 180°. Es bietet Funktionen wie einstellbare Abschaltverzögerung und Ansprechhelligkeit. Der integrierte Helligkeitssensor und Temperaturfühler erweitern die Einsatzmöglichkeiten im Gebäudemanagement. Ideal für Unterputz-Installationen in KNX-Systemen.
EAN
3250617153324
Marke
Berker
VPE
1 Stück
Preisgruppe
B082
Preis
208,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Systemschnittstelle/Medien-Gateway 2 Produkte verfügbar
Vervollständigen Sie Ihr System

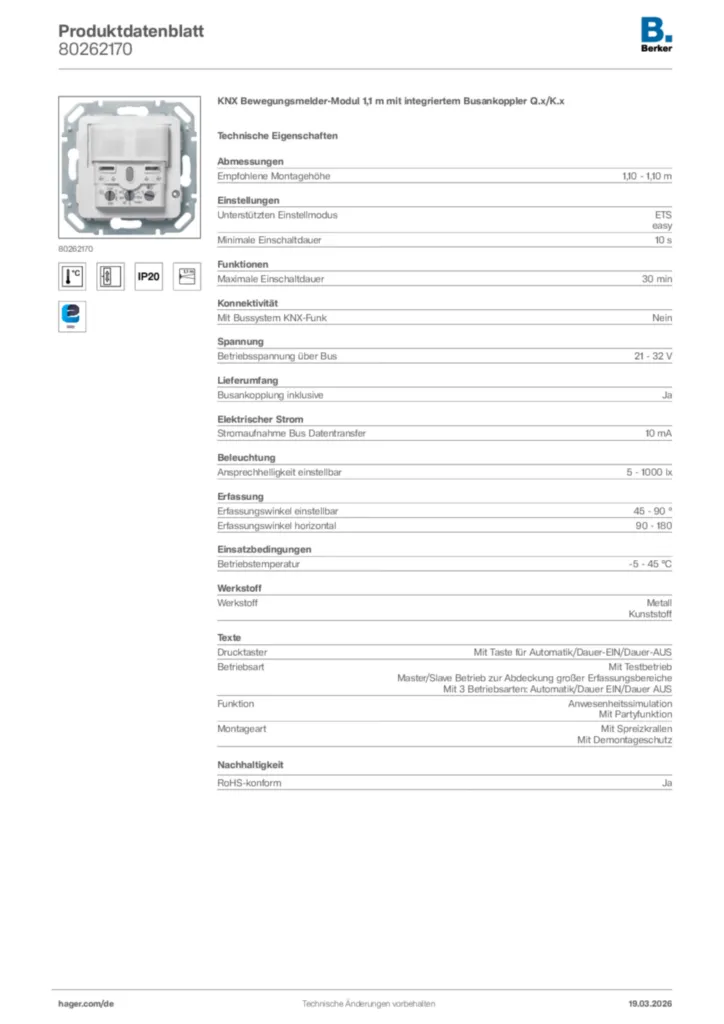

Technische Merkmale
Abmessungen
-
Empfohlene Montagehöhe1,10 - 1,10 m
Einstellungen
-
Unterstützten EinstellmodusETS, easy
-
Minimale Einschaltdauer10 s
Konnektivität.
-
Mit Bussystem KNX-FunkNein
Spannung
-
Betriebsspannung über Bus21 - 32 V
Lieferumfang
-
Busankopplung inklusiveJa
Elektrischer Strom
-
Stromaufnahme Bus Datentransfer10 mA
Beleuchtung
-
Ansprechhelligkeit einstellbar5 - 1000 lx
Erfassung
-
Erfassungswinkel einstellbar45 - 90 °
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Werkstoff
-
WerkstoffMetall, Kunststoff
Texte
-
DrucktasterMit Taste für Automatik/Dauer-EIN/Dauer-AUS
-
BetriebsartMit Testbetrieb, Master/Slave Betrieb zur Abdeckung großer Erfassungsbereiche, Mit 3 Betriebsarten: Automatik/Dauer EIN/Dauer AUS
-
FunktionAnwesenheitssimulation, Mit Partyfunktion
-
MontageartMit Spreizkrallen, Mit Demontageschutz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 80262170
-
Montageanleitung
Montageanleitung de-DE, it-IT 2021-10-04
PDF1,21 MB
Montageanleitung en-GB, tr-TR 2021-10-04
PDF1,28 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX Gebäudesteuerung
Bestellübersicht Mai 2024 (24DE0020-07)
PDF60,54 MB
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
ETS Database for 80262xxx
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2023-08-25
KNXPROD254,40 kB
KNX Produktdatenbank (ETS4-ETS5) für 80262xxx - KNX Bewegungsmelder (Vers. 1.1)
KNX Produktdatenbank International 2020-01-01
KNXPROD254,40 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für 802621xx-802622xx - Bewegungsmelder mit integriertem Busankoppler (DE, 2016-08), easy link
Applikationshandbuch de-DE 2016-08-04
PDF2,38 MB
Applikationsbeschreibung ETS für 802621xx-802622xx - Bewegungsmelder mit integriertem Busankoppler (EN, 2016-08), easy link
Applikationshandbuch en-GB, pl-PL 2016-08-04
PDF2,34 MB
Applikationsbeschreibung ETS für KNX Bewegungsmelder (DE, 2016-02)
Applikationshandbuch de-DE 2016-02-09
PDF3,04 MB
Applikationsbeschreibung ETS für KNX Bewegungsmelder (EN, 2016-02)
Applikationshandbuch International 2016-02-09
PDF2,90 MB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470), den Energiemanagement Controller (XEM461) und dem Elcom Server (TJA510N) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung International 2021-07-30
PDF257,09 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
85422101Universal Tastdimmer 2fach 2-Draht, Tragring rund176,90 €/ Stück * -
2
85020100Netz-Einsatz für KNX-Funk Aufsatz36,80 €/ Stück * -
3
85020101Netz-Einsatz für KNX-Funk Aufsatz, Tragring rund37,50 €/ Stück * -
4
85121100Universal Schalteinsatz 1fach (R, L, C, LED)71,20 €/ Stück * -
5
85121101Universal Schalteinsatz 1fach (R, L, C, LED), Tragring rund73,30 €/ Stück *
Ausschreibungstext
KNX Bewegungsmelder-Modul 1,1 m mit integriertem Busankoppler Q.x/K.x
Bewegungsmelder-Modul mit integriertem Busankoppler. Erfassungswinkel von 90° bis 180°, manuell ohne Zubehör einstellbar (unabhängig rechts oder links). Vordefinierte Abschaltverzögerungszeit und Ansprechhelligkeit über Potentiometer am Gerät der ETS einstellbar. Betriebsmodustaste für Automatik, EIN, AUS oder zeitbegrenzt EIN. Taste auch als Tastsensor parametrierbar. Überwachungskanal helligkeitsunabhängig zur Einbindung in Alarmanlagen nutzbar. Mit integriertem Helligkeitssensor und Temperaturfühler. Inbetriebnahme mit KNX ETS und Easytool.
Empfohlene Montagehöhe: 1,10 - 1,10 m
Minimale Einschaltdauer: 10 s
Betriebsspannung über Bus: 21 - 32 V
Busankopplung inklusive: Ja
Stromaufnahme Bus Datentransfer: 10 mA
Ansprechhelligkeit einstellbar: 5 - 1000 lx
Erfassungswinkel einstellbar: 45 - 90 °
Betriebstemperatur: -5 - 45 °C
Werkstoff: Metall
Kunststoff
Fabrikat : Berker oder gleichwertig
Artikel : 80262170
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Bewegungsmelder-Modul mit integriertem Busankoppler. Erfassungswinkel von 90° bis 180°, manuell ohne Zubehör einstellbar (unabhängig rechts oder links). Vordefinierte Abschaltverzögerungszeit und Ansprechhelligkeit über Potentiometer am Gerät der ETS einstellbar. Betriebsmodustaste für Automatik, EIN, AUS oder zeitbegrenzt EIN. Taste auch als Tastsensor parametrierbar. Überwachungskanal helligkeitsunabhängig zur Einbindung in Alarmanlagen nutzbar. Mit integriertem Helligkeitssensor und Temperaturfühler. Inbetriebnahme mit KNX ETS und Easytool.
Empfohlene Montagehöhe: 1,10 - 1,10 m
Minimale Einschaltdauer: 10 s
Betriebsspannung über Bus: 21 - 32 V
Busankopplung inklusive: Ja
Stromaufnahme Bus Datentransfer: 10 mA
Ansprechhelligkeit einstellbar: 5 - 1000 lx
Erfassungswinkel einstellbar: 45 - 90 °
Betriebstemperatur: -5 - 45 °C
Werkstoff: Metall
Kunststoff
Fabrikat : Berker oder gleichwertig
Artikel : 80262170
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
