Deutschland
EAN
4011334380924
Marke
Berker
VPE
1 Stück
Preisgruppe
B082
Tastsensor 4fach mit Temperaturregler und Display B.IQ Glas, polarweiß 75664590
Preis
560,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
75040001
Busankoppler Up KNX
81,00 €/ Stück
Optionales Zubehör
-
Beschriftungsfeld 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Installation, Montage
-
Montage aufUnterputz
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Funktionen
-
Mit RaumthermostatJa
Abmessungen
-
Höhe149,20 mm
-
Breite88,50 mm
-
Tiefe16,65 mm
Ausstattung
-
Anzahl der Betätigungspunkte10
Bedienelemente und Anzeigen
-
Mit LED AnzeigeJa
Werkstoff
-
FarbePolarweiß
-
RAL Nummer9010
-
WerkstoffGlas
-
GlanzgradGlänzend
Bildschirm
-
Mit DisplayJa
Zubehör
-
Mit BeschriftungsfeldNein
Texte
-
FunktionFür Schalt-, Tast-, Dimm-, Jalousie-, Temperaturreglerfunktionen, Mit Ventilschutzfunktion, Tastenhilfefunktion aktivierbar
-
BetriebsartReglerbetriebsarten: Komfort-, Standby-, Nacht- und Frost-/Hitzeschutz-Betrieb
-
SchutzMit Demontageschutz
-
TemperaturTemperaturmessung über internen Temperaturfühler und/oder externes Kommunikations-Objekt (Gewichtungsverhältnis parametrierbar), Bereitstellen des internen Temperaturmesswertes über Kommunikations-Objekt
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 75664590
-

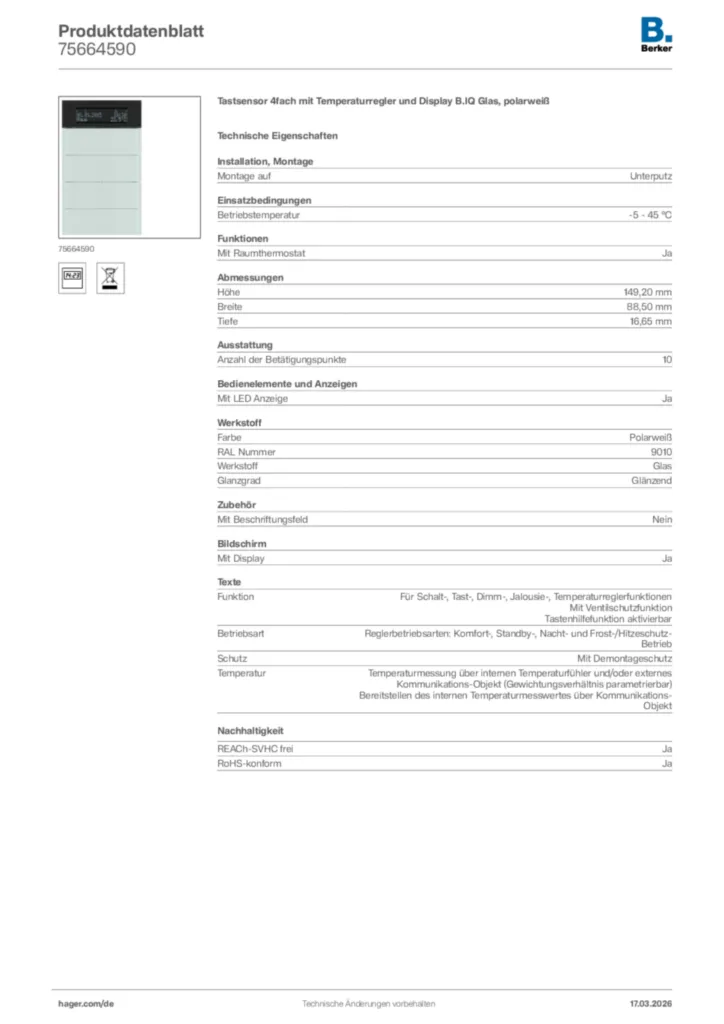

Produktdatenblatt
Berker Produktdatenblatt 75664590
Tastsensor 4fach mit Temperaturregler und Display B.IQ Glas, polarweiß
PDF -
Montageanleitung
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (DE, 2021-01)
Montageanleitung de-DE 2006-12-29
PDF264,57 kB
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (DE, 2021-01)
Montageanleitung de-DE 2006-12-28
PDF1,18 MB
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (EN, 2021-01)
Montageanleitung en-GB 2007-01-23
PDF164,52 kB
Bedienungs- und Montageanleitung für 7566xx - B.IQ Tastsensor mit Temperaturregler (EN, 2021-01)
Montageanleitung en-GB 2007-01-23
PDF2,09 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Produktinformation
Überzeugend im Design - einfach in der Konfiguration:
die Berker RTR-Familie mit domovea (22DE0037)
PDF2,94 MB -
Tool
Beschriftungsvorlagen (DesignPro 2000) für B.IQ Tastsensoren - 7516xx-7566xx, Stand: 2014-01
Tool de-DE 2023-10-30
ZIP72,77 kB -
KNX Produktdatenbank
KNX plugin for 7566xx-BIQ - B.IQ push-button with thermostat (V205)
KNX Produktdatenbank en-GB, de-DE 2023-08-25
EXE9,16 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V107B)
KNX Produktdatenbank de-DE 2023-08-25
EXE6,34 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V107B)
KNX Produktdatenbank de-DE 2023-08-25
ZIP7,59 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank de-DE 2023-08-25
EXE7,72 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank en-GB 2023-08-25
EXE6,35 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank de-DE 2023-08-25
EXE6,35 MB
KNX plugin for 7566359xx-7566459xx-7566559xx - B.IQ push-button with thermostat (V108B)
KNX Produktdatenbank en-GB 2023-08-25
EXE7,72 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für 7566xx-BIQ - B.IQ Tastsensor mit Temperaturregler (DE, 2004-06)
Applikationshandbuch de-DE 2020-01-01
PDF1,54 MB
Applikationsbeschreibung ETS für 75663xx-75664xx-75665xx - B.IQ Tastsensor mit Temperaturregler (DE, 2004-04)
Applikationshandbuch de-DE 2020-01-01
PDF486,88 kB
Applikationsbeschreibung ETS für 75663xx-75664xx-75665xx - B.IQ Tastsensor mit Temperaturregler (EN, 2007-01)
Applikationshandbuch en-GB 2020-01-01
PDF200,30 kB
Applikationsbeschreibung ETS für 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ Tastsensor mit Temperaturregler (DE, 2006-11)
Applikationshandbuch de-DE 2020-01-01
PDF1,31 MB
Applikationsbeschreibung ETS für 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ Tastsensor mit Temperaturregler (EN, 2004-09)
Applikationshandbuch en-GB 2020-01-01
PDF2,39 MB
Applikationsbeschreibung ETS für 756635xx-756636xx-756645xx-756646xx-756655xx-756656xx - B.IQ Tastsensor mit Temperaturregler (EN, 2007-07)
Applikationshandbuch en-GB 2020-01-01
PDF2,63 MB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung International 2021-05-04
PDF269,33 kB
Konformitätserklärung
Konformitätserklärung International 2021-05-04
PDF269,68 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
80161865Tastsensor 1fach Komfort KNX R.x schwarz glänzendPreis76,10 €/ Stück * -
2
80161780Tastsensor 1fach Komfort mit Beschriftungsfeld KNX S.1/B.x weiß/polarweißPreis74,40 €/ Stück * -
3
80161785Tastsensor 1fach Komfort mit Beschriftungsfeld KNX S.1/B.x anthrazit/aluPreis76,10 €/ Stück * -
4
80040011Busankoppler UP KNX, 10 StückPreis809,80 €/ Stück * -
5
80161869Tastsensor 1fach Komfort KNX R.x polarweiß glänzendPreis74,40 €/ Stück *
Ausschreibungstext
Tastsensor 4fach mit Temperaturregler und Display B.IQ Glas, polarweiß
B.IQ Tastsensor 4-fach mit Temperaturregler und Display (RTR-Display), rahmenlos, vier Wippen, mit Betriebs-LED, blau und acht Status-LED, weiß, Display, dunkel mit weiß leuchtender Schrift, mit Demontageschutz. Unterputz-Installation. EIB-Anwendermodul zum Aufstecken auf Busankoppler plus Up über Anwenderschnittstelle (AST). Kombinationsgerät aus Tastsensor und Raumtemperaturregler mit Raumtemperaturschaltuhr sowie zwei Wochenschaltuhren, 4 Wippen zur Bedienung von Gebäudefunktionen in beliebigen Kombinationen, zweizeiliges Display mit zusätzlicher Symbolzeile, mit zwei zusätzlichen integrierten Tasten zum Einstellen und Ablesen von Raumtemperatur, Raumtemperaturschaltuhr, Wochenschaltuhren, Grundeinstellungen sowie Anzeige von Datum, Uhrzeit, Außentemperatur sowie 14 Byte Meldetexten (EIS 15). Display: Beleuchtung Ein, automatische Abschaltung, Schaltung über Objekt. Beschriftung möglich über optionale Beschriftungsfelder, Beleuchtung über Status-LED. Alarmmeldung nach Abziehen vom UP Busankoppler als 1-Bit Schaltelegramm, 1- oder 2-Byte Wertetelegramm, Bedienung sperrbar über Objekt, Tastsensor: Bedienkonzept pro Wippe als 2 Tasten (2 Objekte) oder Wippe (1 Objekt), Tastenhilfe mit Klartextanzeige, Tastenfunktionen: Schalten/Tasten, Dimmen, Einflächenbedienung (Schalten/Tasten, Dimmen, Jalousie) möglich, Jalousie, Wertgeber EIS 6 (1 Byte), Lichtszenenabruf mit/ohne Speicherfunktion, Wertgeber 2 Byte, Betriebsmodus-Umschaltung Reglerbetrieb, Schaltuhr-Bedienung. Wippenfunktionen: Schalten, Dimmen, Jalousie jeweils mit/ohne Einflächenbedienung, Betriebsmodus-Umschaltung für Reglerbetrieb. Raumtemperaturregler: Einzelraum-Temperaturregelung, Erfassung der aktuelle Raumtemperatur und Verarbeitung zu einer Stellgröße. Reglerbedienung Tasten links und rechts des Displays: Betriebsmodusumschaltung (Komfort-, Standby-, Nacht-, Frost/Hitzeschutz-Betrieb), Temperatur-Sollwerte. Betriebsarten: Heizen, Kühlen bzw. Heizen und Kühlen, Grund- und Zusatzheizen/Kühlen bzw. Grund- und Zusatzheizen und Kühlen, Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers sperrbar, Ventilschutzfunktion. Regelungsarten: Stetige PI-Regelung, schaltende PI-Regelung (PWM) schaltende 2-Punkt-Regelung (Ein/Aus), Präsenztaste zur Komfortverlängerung parametrierbar, Temperaturerfassung über internen und/oder externen Fühler (Mittelwertbildung möglich), Stellgrößenobjekte invertierbar, Meldeobjekte für Heizen und Kühlen, Objekt für Reglerstatus, Voreingestellte Regelparameter für gängige Heiz- bzw. Kühlkörper, Separates Fensterkontakt-Objekt, Raumtemperaturschaltuhr: Zeitabhängige Verstellung der Betriebsmodi Komfort-, Standby-, Nacht-Betrieb, Wochenprogramm, max. 28 Schaltzeiten, Sperrung über Objekt. Wochenschaltuhren: Funktion Schalten, Wertgeber 1 Byte, Lichtszenen-Nebenstelle, max. 14 Schaltzeiten, Sperrung der Schaltuhren über Objekt.
Montage auf: Unterputz
Betriebstemperatur: -5 - 45 °C
Mit Raumthermostat: Ja
Höhe: 149,20 mm
Breite: 88,50 mm
Tiefe: 16,65 mm
Anzahl der Betätigungspunkte: 10
Mit LED Anzeige: Ja
Farbe: Polarweiß
RAL Nummer: 9010
Werkstoff: Glas
Glanzgrad: Glänzend
Mit Beschriftungsfeld: Nein
Fabrikat : Berker oder gleichwertig
Artikel : 75664590
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
B.IQ Tastsensor 4-fach mit Temperaturregler und Display (RTR-Display), rahmenlos, vier Wippen, mit Betriebs-LED, blau und acht Status-LED, weiß, Display, dunkel mit weiß leuchtender Schrift, mit Demontageschutz. Unterputz-Installation. EIB-Anwendermodul zum Aufstecken auf Busankoppler plus Up über Anwenderschnittstelle (AST). Kombinationsgerät aus Tastsensor und Raumtemperaturregler mit Raumtemperaturschaltuhr sowie zwei Wochenschaltuhren, 4 Wippen zur Bedienung von Gebäudefunktionen in beliebigen Kombinationen, zweizeiliges Display mit zusätzlicher Symbolzeile, mit zwei zusätzlichen integrierten Tasten zum Einstellen und Ablesen von Raumtemperatur, Raumtemperaturschaltuhr, Wochenschaltuhren, Grundeinstellungen sowie Anzeige von Datum, Uhrzeit, Außentemperatur sowie 14 Byte Meldetexten (EIS 15). Display: Beleuchtung Ein, automatische Abschaltung, Schaltung über Objekt. Beschriftung möglich über optionale Beschriftungsfelder, Beleuchtung über Status-LED. Alarmmeldung nach Abziehen vom UP Busankoppler als 1-Bit Schaltelegramm, 1- oder 2-Byte Wertetelegramm, Bedienung sperrbar über Objekt, Tastsensor: Bedienkonzept pro Wippe als 2 Tasten (2 Objekte) oder Wippe (1 Objekt), Tastenhilfe mit Klartextanzeige, Tastenfunktionen: Schalten/Tasten, Dimmen, Einflächenbedienung (Schalten/Tasten, Dimmen, Jalousie) möglich, Jalousie, Wertgeber EIS 6 (1 Byte), Lichtszenenabruf mit/ohne Speicherfunktion, Wertgeber 2 Byte, Betriebsmodus-Umschaltung Reglerbetrieb, Schaltuhr-Bedienung. Wippenfunktionen: Schalten, Dimmen, Jalousie jeweils mit/ohne Einflächenbedienung, Betriebsmodus-Umschaltung für Reglerbetrieb. Raumtemperaturregler: Einzelraum-Temperaturregelung, Erfassung der aktuelle Raumtemperatur und Verarbeitung zu einer Stellgröße. Reglerbedienung Tasten links und rechts des Displays: Betriebsmodusumschaltung (Komfort-, Standby-, Nacht-, Frost/Hitzeschutz-Betrieb), Temperatur-Sollwerte. Betriebsarten: Heizen, Kühlen bzw. Heizen und Kühlen, Grund- und Zusatzheizen/Kühlen bzw. Grund- und Zusatzheizen und Kühlen, Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers sperrbar, Ventilschutzfunktion. Regelungsarten: Stetige PI-Regelung, schaltende PI-Regelung (PWM) schaltende 2-Punkt-Regelung (Ein/Aus), Präsenztaste zur Komfortverlängerung parametrierbar, Temperaturerfassung über internen und/oder externen Fühler (Mittelwertbildung möglich), Stellgrößenobjekte invertierbar, Meldeobjekte für Heizen und Kühlen, Objekt für Reglerstatus, Voreingestellte Regelparameter für gängige Heiz- bzw. Kühlkörper, Separates Fensterkontakt-Objekt, Raumtemperaturschaltuhr: Zeitabhängige Verstellung der Betriebsmodi Komfort-, Standby-, Nacht-Betrieb, Wochenprogramm, max. 28 Schaltzeiten, Sperrung über Objekt. Wochenschaltuhren: Funktion Schalten, Wertgeber 1 Byte, Lichtszenen-Nebenstelle, max. 14 Schaltzeiten, Sperrung der Schaltuhren über Objekt.
Montage auf: Unterputz
Betriebstemperatur: -5 - 45 °C
Mit Raumthermostat: Ja
Höhe: 149,20 mm
Breite: 88,50 mm
Tiefe: 16,65 mm
Anzahl der Betätigungspunkte: 10
Mit LED Anzeige: Ja
Farbe: Polarweiß
RAL Nummer: 9010
Werkstoff: Glas
Glanzgrad: Glänzend
Mit Beschriftungsfeld: Nein
Fabrikat : Berker oder gleichwertig
Artikel : 75664590
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
