Hager

1712402

BFT-240SW Innenstation Audio Komfort AP i2Audio schwarz
Best-Nr.
1712402
EAN-Nr.
4250111813976
VPE
1 Stück
Preisgruppe
E020
Preis
121,30 € / Stück *

Technische Merkmale

  • Elcom Kurzbezeichnung
    • BFT-240 SW
  • Systemtechnologie
    • i2Audio
  • Farbe
    • schwarz glänzend
  • Abmessungen (B x H x T)
    • 96 x 196 x 20 mm
  • Betriebstemperatur
    • 5…40 °C
  • Betriebsspannung über Bus
    • 17…22 V DC
  • Material / Oberfläche
    • Kunststoff, Thermoplast
  • Ruftonlautstärke
    • 89 dB
  • Konfiguration
    • Geräte-Konfiguration über Menü und DIP-Schalter
    • 4 von 12 Sonderfunktionen konfigurierbar
    • flache Aufputz-Montage oder auf Einbaudose
    • für senkrechte Montage
    • 16 Ruftonmelodien
    • Tür-, Etagen- und Internruf Ruftonzuordnung
    • Abstelltaste für Rufton, mit Status-LED
    • Lautstärke für Ruftonmelodie und Bedientastenton stufenweise einstellbar
    • Mikrofon-Empfindlichkeit stufenweise einstellbar
    • Freisprechen oder Push-to-Talk
    • akustische und optische Rufsignalisierung
    • automatische Gesprächsabschaltung nach 3 Minuten
    • Anklopfen bei aktivem Gespräch
    • Parallelbetrieb von bis zu 3 Innenstationen
    • Etagen-Rufweiterleitung
    • Conciergeruf
    • Türöffner Automatik (Portamat)
    • Etagen-Türöffner-Automatik
    • Etagen-Türöffner-Automatik über integriertes Relais
    • Türöffner direkt
    • i2Audio Relais
    • internes Relais an den Klemmen KK
    • 4 Internrufziele konfigurierbar
    • Internaufschaltung
    • konfigurierbare Parallelruf Sonderfunktion
    • manuelle Tür- Ein-/Umschaltung
    • 4 Tasten für Sonderfunktionen konfigurierbar
    • Parallelruf zu Ruftaster-Teilnehmeradresse 0
    • Mithörsperre
    • Gerätekonfiguration über DIP-Schalter sperrbar
    • Tastensperre für Reinigungsmodus
    • Anschluss für Etagenruftaster
    • Anschluss für integrierten Relaiskontakt 24 V/1 A
    • Anschluss für optionale Zusatzspeisung
    • Drehfix Codierschalter (Ein-Mann-Inbetriebnahme)
    • i2Audio

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

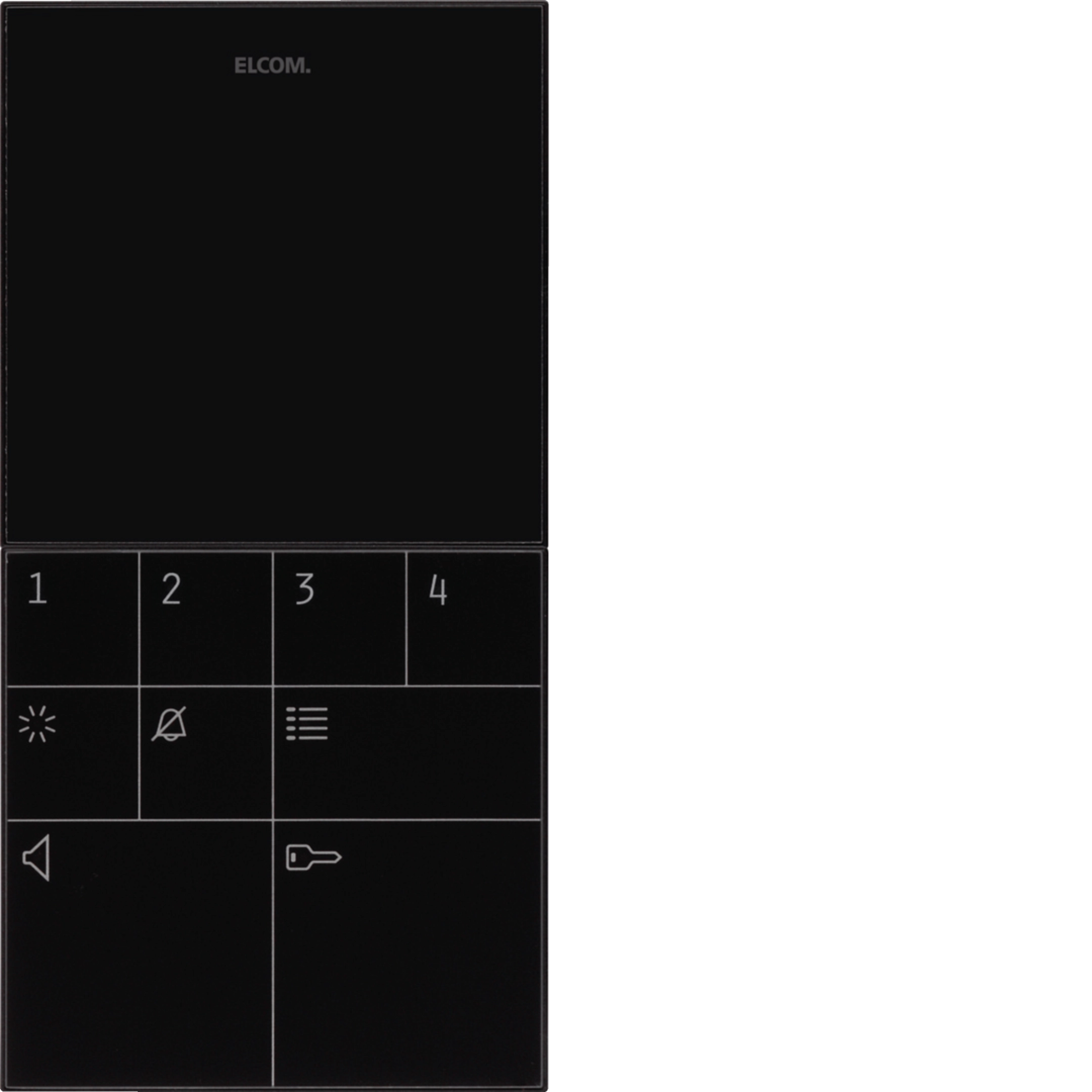

  • Produktbild für 1712402

  • Bedienungs- & Montageanleitungen

  • Installationsanleitung für 1712402, 1832102 - Innenstation Audio/Video AP (DE, Stand: 02.2013)

    PDF
    357 KB
  • Bedienungsanleitung für 1712402, 1715402 - Innenstation Audio Komfort AP i2Audio/Innenstion Audio Komfort AP 2D-Video (DE, Stand: 02.2013)

    PDF
    549 KB
  • Technischer Anhang

  • Technischer Anhang - i2-Audio / 6Draht-Video

    Stand: 01.01.2020

    PDF
    341 KB
  • Handbuch

  • Systemhandbuch für i2-BUS Audio & Video, i2-BUS 2Draht-Video, 1+n Technik Audio (2014)

    (14DE0040)

    PDF
    4 MB
Weitere Downloads

Ausschreibungstext

BFT-240SW Innenstation Audio Komfort AP i2Audio schwarz
Audio Innenstation Komfort für Sprechanlage/Intercom nach DIN EN 50486 in i2Audio-Technik. Innenstation zum freisprechen (ohne Hörer) für Wandmontage mit Touchsensor-Tasten mit Symbolanzeigen und Reinigungsmodus. 9 Funktionstasten mit LED: Sprechen Ein/Aus, Türöffner, Licht, Rufabsteller. Voll- oder Halb-Duplex Betrieb einstellbar, 4 Funktionstasten mit Sonderfunktionen belegbar. 16 harmonische Ruftöne, freie Zuordnung der Ruftonmelodie zur Unterscheidung von Tür-, Etagen- oder Internruf, elektronische Einstellung der Ruftonmelodie- und Tastentonlautstärke. Ruftonmelodie abstellbar mit LED-Kontrollanzeige und optische Zustandsanzeige. Halbduplex-Sprechbetrieb temporär und fest einstellbar. Anklopfen-Funktion bei aktiver Verbindung, mithörgesperrt und automatische Gesprächsabschaltung nach 3 Minuten. 4 Sonderfunktionen programmierbar: z.B. manuelle Einschaltung Internruf für interne Gespräche, Rufweiterleitung an weitere Innenstation(en), Parallelruffunktion (Rufe an eine andere Innenstation werden signalisiert), Internaufschaltung mit anderen Innenstationen ohne deren Rufannahme, Portamat für Etagenruf und Türruf einstellbar, Relais-Schaltfunktion, Türöffner-Direktfunktion für Öffnen ohne eingehenden Ruf Änderung der Sonderfunktionen über DIP-Schalter sperrbar und Lichttaste z.B. für Treppenhaus- oder Hoflicht. Anschluss für Etagenruf-Klingeltaster und Etagenrufweiterleitung über den an die parallelen Innenstationen. Parallelschaltung von max. 3 Innenstationen. Auch zur Montage auf Gerätedose nach DIN 49073 geeignet. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter.
  • Systemtechnologie :i2Audio
  • Farbe :schwarz glänzend
  • Abmessungen (B x H x T) :96 x 196 x 20 mm
  • Betriebstemperatur :5…40 °C
  • Betriebsspannung über Bus :17…22 V DC
  • Konfiguration :Geräte-Konfiguration über Menü und DIP-Schalter,4 von 12 Sonderfunktionen konfigurierbar
  • Montageart :flache Aufputz-Montage oder auf Einbaudose,für senkrechte Montage
  • Ruftonmelodie :16 Ruftonmelodien,Tür-, Etagen- und Internruf Ruftonzuordnung,Abstelltaste für Rufton, mit Status-LED
  • Audio-Einstellungen :Lautstärke für Ruftonmelodie und Bedientastenton stufenweise einstellbar,Mikrofon-Empfindlichkeit stufenweise einstellbar
  • Gesprächs-Einstellungen :Freisprechen oder Push-to-Talk
  • System-Funktionen :akustische und optische Rufsignalisierung,automatische Gesprächsabschaltung nach 3 Minuten,Anklopfen bei aktivem Gespräch,Parallelbetrieb von bis zu 3 Innenstationen,Etagen-Rufweiterleitung,Conciergeruf
  • Sonderfunktionen :Türöffner Automatik (Portamat),Etagen-Türöffner-Automatik,Etagen-Türöffner-Automatik über integriertes Relais,Türöffner direkt,i2Audio Relais,internes Relais an den Klemmen KK,4 Internrufziele konfigurierbar,Internaufschaltung,konfigurierbare Parallelruf Sonderfunktion,manuelle Tür- Ein-/Umschaltung,4 Tasten für Sonderfunktionen konfigurierbar,Parallelruf zu Ruftaster-Teilnehmeradresse 0
  • Sicherheits-Funktionen :Mithörsperre,Gerätekonfiguration über DIP-Schalter sperrbar,Tastensperre für Reinigungsmodus
  • Anschluss :Anschluss für Etagenruftaster,Anschluss für integrierten Relaiskontakt 24 V/1 A,Anschluss für optionale Zusatzspeisung
  • Geräte-Adressierung :Drehfix Codierschalter (Ein-Mann-Inbetriebnahme)

Fabrikat : Elcom oder gleichwertig
Artikel : 1712402
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.

06842 945-9704
