Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x210mm aus PVC in grschwarz BRN6521019011
EAN
4012740008105
Marke
Hager
VPE
6 m
Preisgruppe
T014
Preis
94,00 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Technische Merkmale

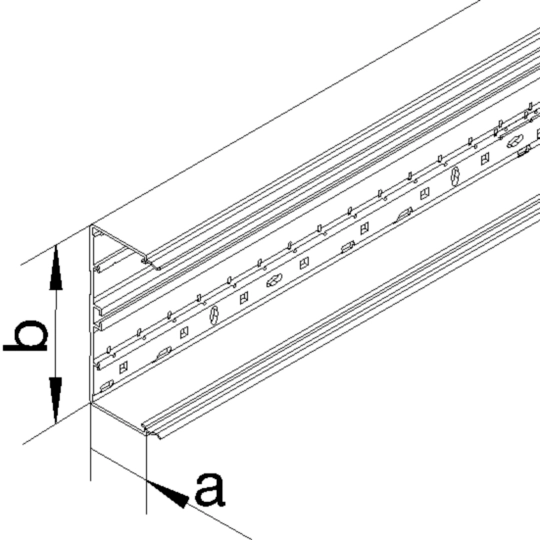

Abmessungen
-
Höhe68 mm
-
Breite210 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt11300 - 11300 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile3
-
Oberteilbreite 180 mm
-
Oberteilbreite 265 mm
-
Oberteilbreite 365 mm
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)31
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)47
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
FarbeGraphitschwarz
-
RAL Nummer9011
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BRN6521019011
-
Technische Broschüre
Die BR-Family. Jeder stark. Zusammen unschlagbar.
Die Brüstungskanalsysteme für alle Fälle. (20DE0020_01)
PDF9,31 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
BR-family
Brüstungskanäle und GeräteeinbauBestellhilfe (24DE0050)
PDF5,38 MB -
Produktinformation
21AT0003MC_Produktinformation_BRN65_2021_04_WEB
Produktinformation Brüstungskanal tehalit.BRN65
PDF2,81 MB
Neue Flexibilität:
Der BRN65 (20DE0020_05)
PDF112,62 kB
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
PDF3,40 MB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei brn652101
DXF Dateien International 2023-02-02
DXF371,43 kB -
STEP Dateien
Step Model brn652101
STEP Dateien International 2023-02-02
STP2,75 MB -
Produkt Zeichnung
ProductTechnicalDrawing_brn652101
Produkt Zeichnung International 2023-02-02
PDF68,88 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
EU-Konformitätserklärung für BRN65
Konformitätserklärung International 2020-01-29
PDF54,01 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRN6513019011Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x130mm aus PVC in grschwarzPreis48,80 €/ m * -
2
BRN6513019016Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x130mm aus PVC in vweißPreis37,40 €/ m * -
3
BRN6517019011Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in grschwarzPreis64,70 €/ m * -
4
BRN6517019016Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x170mm aus PVC in vweißPreis49,90 €/ m * -
5
BRN6521019016Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x210mm aus PVC in vweißPreis72,30 €/ m *
Ausschreibungstext
Brüstungskanal-Unterteil Profil Geräteeinbau BRN 68x210mm aus PVC in grschwarz

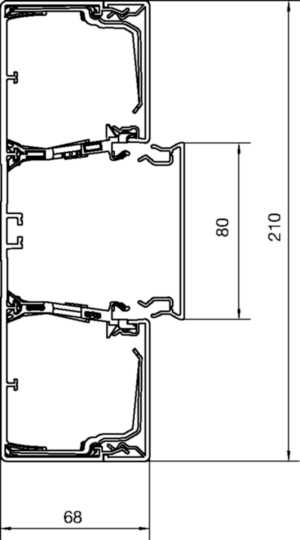

Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 210 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 3
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 65 mm
Oberteilbreite 3: 65 mm
Lichter innerer Querschnitt: 11300 - 11300 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 31
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 47
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Graphitschwarz
RAL Nummer: 9011
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Ja
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRN6521019011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung. Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.
Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung. Zusätzliches C-Profil als Geräteeinbaumöglichkeit. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 210 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 3
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 65 mm
Oberteilbreite 3: 65 mm
Lichter innerer Querschnitt: 11300 - 11300 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 31
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 47
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Graphitschwarz
RAL Nummer: 9011
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Ja
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRN6521019011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
