Verschlussdeckel E09 200x253mm für 12mm Bodenbelag aus Polyamid eisengrau VDE09127011
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
KabelauslassOhne Kabelauslass im Deckel
-
Ausführungrechteckig
-
Mindest-Einbautiefe62 mm
-
Länge Außenmaß219 mm
-
Länge Einbaumaß200 mm
-
Breite Einbaumaß253 mm
-
Tiefe der Bodenbelagaussparung12 mm
-
Breite Außenmaß272 mm
-
Deckelausführungohne
-
Werkstoff DeckelPolyamid
-
Farbeeisengrau
-
RAL FarbeRAL 7011 - Eisengrau
-
WerkstoffPolyamid (PA)
-
WerkstoffgruppeKunststoff
-
Oberflächepulverbeschichtet
-
Geeignet für AußengebrauchNein
-
Betoninstallation geeignetJa
-
ZulassungenEN50085-2-2
-
SchlagfestigkeitIK08
-
Maximale BelastungPrüfstempel Ø 13mm 3 kN / Prüfstempel Ø 130mm 5 kN
Downloads
-

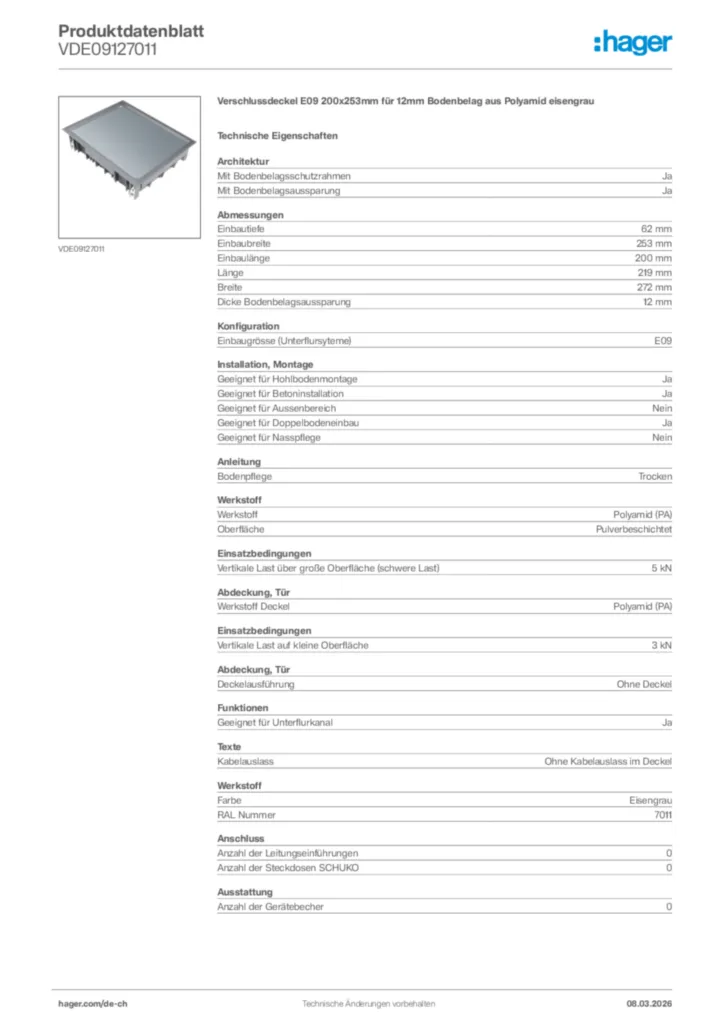

Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).
Produktbild VDE09127011
-
Installationshandbuch
Installationshandbuch für VDE09127011
BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE__2024-04__HANDBUCH
PDF99 MB -
Technische Informationen
Technische Information für VDE09127011
Bodeninstallationssysteme, Hinweis für den Bodenleger
PDF2 MB -
BIM Revit Objekte
BIM Modelle Revit für VDE09127011
BIM Revit-Objekte für electraplan.VE-EE
ZIP112 MB -
BIM Archicad
BIM Archicad-Objekte für electraplan.VE-EE
ZIP11 MB -
STEP Dateien
STEP Modelle für VDE09127011
STP724 KB -
Product Drawing
Technische Produkt-Zeichnung für VDE09127011
Technical Drawing of VDE0912
PDF122 KB -
Konformitätserklärung
EU-Konformitätserklärung für VDE09127011
Declaration
PDF120 KBEU-Konformitätserklärung für VDE09127011
Declaration
PDF48 KB -
RoHS Report
Schadstoff-Richtlinien für VDE09127011
REACH-declaration 2023-10-20 (english)
PDF33 KBSchadstoff-Richtlinien für VDE09127011
RoHS-declaration 2023-10-20 (english)
PDF32 KB
-
Für die Zusendung des REACH-Zertifikats
senden Sie bitte unter Angaben der Bestellnummer ein Mail an: environmentaldata.europe@hagergroup.com
