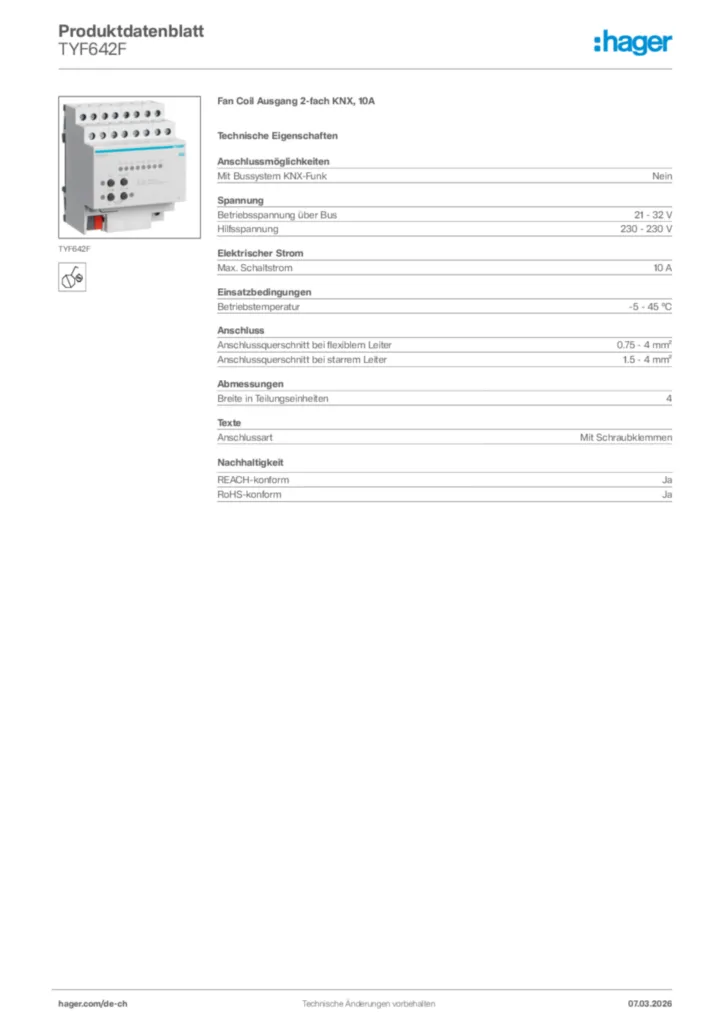

Fan Coil Ausgang 2-fach KNX, 10A TYF642F
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
BussystemBussystem EIB
-
MontageartREG
-
Gebläsekonvektorenzur elektrischen Ansteuerung von Gebläsekonvektoren ; Ansteuerung von 1 oder 2 Lüfterkanälen mit 6 bzw. 3 Lüfterstufen ; zur Umsetzung von RTR-Stellgrößentelegrammen in Ventilstellungen, Lüfterstufen ; manuelle Ansteuerung von Gebläselüftern über Tastsensoren oder Bedientableaus ; 4 Handbedientasten zur Steuerung von Ventilen/Lüfterstufen sowie Busfunktion Ein/Aus
-
Mehrphasenbetriebzum Schalten verschiedener Außenleiter geeignet
-
BetriebsartBetriebsarten Heizen, Kühlen, Heizen und Kühlen
-
KanäleNutzung freier Kanäle zur Steuerung von Schaltlasten
-
Anzahl Module4
-
BedienungHandbetätigung auch ohne Bus möglich z. B. auf Baustelle
-
Taste / Tasterknopfmit Programmiertaste und roter Programmier-LED
-
Frequenz50/60 Hz
-
Hilfsspannung230 V AC
-
Betriebsspannung über Bus21…32 V DC
-
Systemspannung30V DC über Bus
-
Tiefe70 mm
-
Aufbauhöhe ab Hutschiene63 mm
-
Breite Reiheneinbaugerät (REG)4 TE
-
Höhe90 mm
-
Breite72 mm
-
Leuchtstofflampen duo-Schaltung2300 W
-
Leistungsaufnahme0.15 W
-
Leistungsaufnahme KNXmax. 150 mW
-
Gesamtverlustleistung unter Nennstrom3 W
-
konventionelle Trafos1200 VA
-
Elektronische Trafos1500 W
-
Designlinienunabhängige Farbelichtgrau
-
Farbelichtgrau
-
RAL FarbeRAL 7035 - Lichtgrau
-
Leuchtstofflampen unkompensiert1000 W
-
Leuchtstofflampen parallelkompensiert1160 W
-
LEDmit 8 roten Status-LEDs und 3 roten LEDs als Handbetätigungsanzeige
-
230 V Glühlampen2300 W
-
230 V Halogenlampen2300 W
-
MontageartDIN-Schiene (REG)
-
Anschlussquerschnitt bei flexiblem Leiter0,75 - 4mm²
-
Anschlussquerschnitt bei starrem Leiter1,5 - 4mm²
-
Leiterquerschnitt (flexibel)0.5…4 mm²
-
BusanschlussartAnschlussklemme
-
Busankopplermit integriertem Busankoppler
-
Anschlussartmit Schraubklemmen
-
BusanschlussBusanschluss über Anschlussklemme
-
Klemmenart der AusgängeKäfigklemmen
-
Unterstützten Einstellmodussystem
-
SchutzartIP20
-
Betriebstemperatur-5…45 °C
-
Lager-/Transporttemperatur-25…70 °C (Lagerung > 45°C reduziert die Lebensdauer)
-
Haupt-DesignlinieKNX
-
HinweistextHinweise der Gebläsekonvektorenhersteller beachten!
