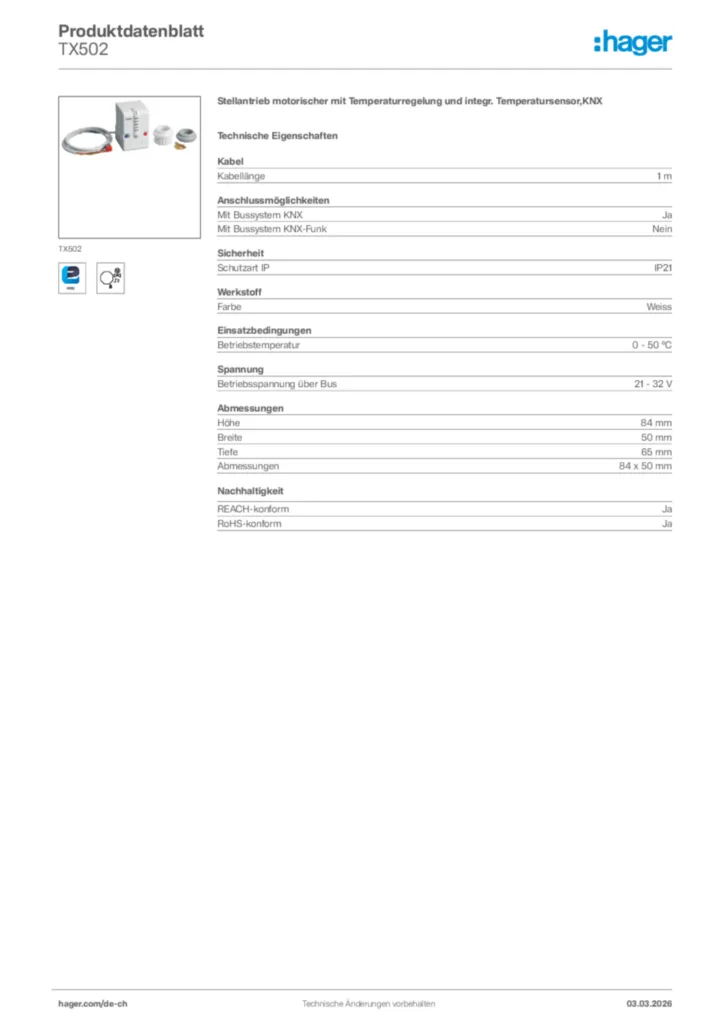

Stellantrieb motorischer mit Temperaturregelung und integr. Temperatursensor,KNX TX502
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
BussystemBussystem EIB
-
MontageartGerastet
-
Funktionmit Ventilschutzfunktion ; Funktionen Sommerbetrieb und Zwangsbetrieb
-
BetriebsartBetriebsarten: Komfort, Standby, Nachtabsenkung, Frost-/Hitzeschutz
-
Konfektioniertkonfektioniert, mit Leitung
-
Taste / Tasterknopfmit Programmiertaste und roter Programmier-LED
-
Binäreingängemit 2 unabhängigen Binäreingängen
-
Betriebsspannung über Bus21…32 V DC
-
Systemspannung30V DC über Bus
-
Busverbrauch10 mA
-
Stromaufnahme Bus (Datentransfer)10 mA
-
Anzahl Eingangsstromkreise2
-
Tiefe installiertes Produkt65 mm
-
Höhe installiertes Produkt84 mm
-
Breite installiertes Produkt50 mm
-
Laufzeit20 s/mm
-
Sollwert red. TemperaturKomforttemperatur -2 bis -8°C
-
Farbeweiß
-
RAL FarbeRAL 9010 - Reinweiß
-
Maximaler Reglerhub6 min
-
LEDmit 5 LED's zur Anzeige des Ventilhubs
-
BusanschlussartAnschlussklemme
-
Busankopplermit integriertem Busankoppler
-
BusanschlussBusanschluss über Anschlussklemme
-
Vorkonfektionierte Leitung≈ 1 m
-
Unterstützten Einstellmodussystem, easy
-
Sollwert Komforttemperatur10 / 30 °C
-
Stellkraft>120 N
-
Erkennen des VentilendanschlagsAutomatik
-
Heizungfür Heiz- oder Kühlbetrieb
-
Regelungfür stetige PI-regelung
-
Sollwert Frostschutz Ausnahmeregelung3 / 10 °C
-
Betriebstemperatur0…50 °C
-
Lager-/Transporttemperatur-20…70 °C
-
Sollwert StandbytemperaturKomforttemperatur -0.5 bis 4 °C
-
Haupt-DesignlinieKNX
