Stellantriebe motorisch mit Hubanzeige, KNX TX501
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
MontageartGerastet
-
Funktionmit Ventilschutzfunktion ; Funktionen Sommerbetrieb und Zwangsbetrieb
-
Konfektioniertkonfektioniert, mit Leitung
-
Taste / Tasterknopfmit Programmiertaste und roter Programmier-LED
-
Binäreingängemit 2 unabhängigen Binäreingängen
-
Nennspannung30 V
-
Betriebsspannung über Bus21…32 V DC
-
Busverbrauch10 mA
-
Stromaufnahme Bus (Datentransfer)10 mA
-
Anzahl Eingangsstromkreise2
-
Tiefe installiertes Produkt65 mm
-
Höhe installiertes Produkt84 mm
-
Breite installiertes Produkt50 mm
-
Laufzeit20 s/mm
-
Farbeweiß
-
RAL FarbeRAL 9010 - Reinweiß
-
Maximaler Reglerhub6 min
-
LEDmit 5 LED's zur Anzeige des Ventilhubs
-
BusanschlussartAnschlussklemme
-
Busankopplermit integriertem Busankoppler
-
BusanschlussBusanschluss über Anschlussklemme
-
Vorkonfektionierte Leitung≈ 1 m
-
Unterstützten Einstellmodussystem, easy
-
Stellkraft>120 N
-
Erkennen des VentilendanschlagsAutomatik
-
Regelungfür stetige PI-regelung
-
Betriebstemperatur0…50 °C
-
Lager-/Transporttemperatur-20…60 °C
-
Haupt-DesignlinieKNX
Downloads
-
Produktbild
Nutzung des Bildes nur in Übereinstimmung mit unseren Nutzungsbedingungen (PDF, 95 Ko).

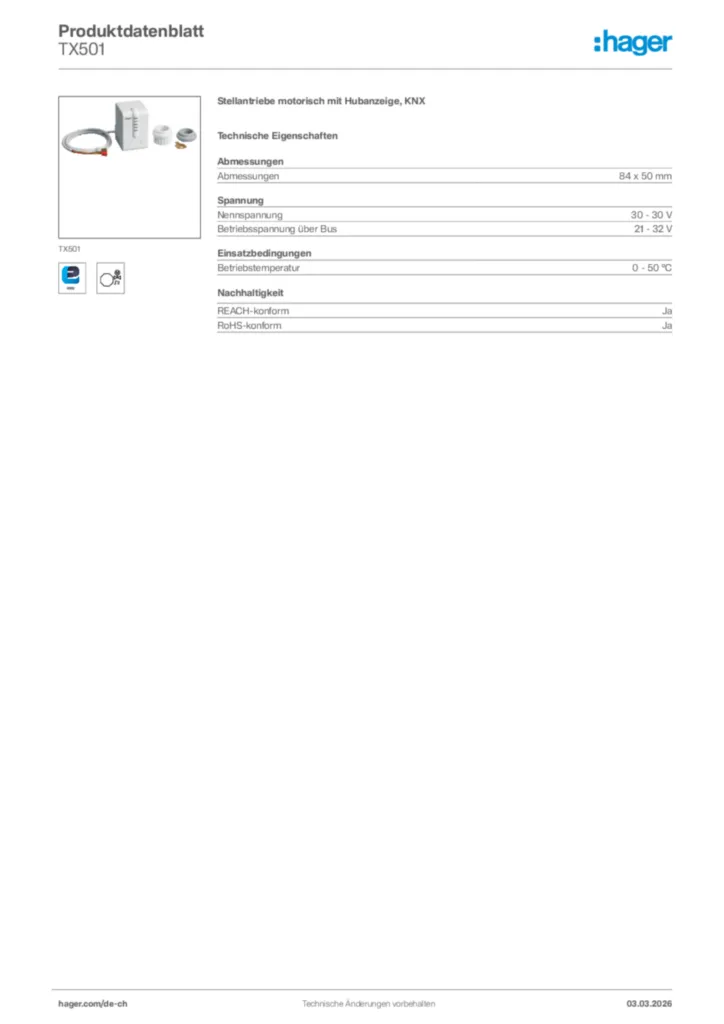

Produktbild TX501
-
